27
Español
Polaridad de la señal
Una presión positiva en el diafragma del micrófono (o un voltaje positivo
aplicado a la punta del conector tipo audífono WA302) produce un voltaje
positivo en la clavija 2 de salida XLR con respecto a la clavija 3 de XLR y
con respecto a la punta del jack de salida de 1/4 pulg.
Distorsión de sistema (ref. desviación de ±45 kHz, modulación
de 1 kHz)
Distorsión armónica total: <0,3% típica
Requisitos de alimentación
UR1, UR2: Dos pilas AA de 1,5 V
Consumo de corriente
UR1, UR2: 180 mA máx. (ajuste normal de potencia de RF)
240 mA máx. (ajuste alto de potencia de RF)
Duración de la pila (típica)
UR1, UR2: 9,5 horas (con baja potencia)
6 horas (con alta potencia)
Gama de temperatura de funcionamiento
–18° to +57° C (0° to +135° F)
NOTA: Las características de la pila podrían limitar este cambio de gama
NOTA: La aprobación de seguridad eléctrica supone una temperatura
ambiente máxima de 35°C (95F°).
Dimensiones totales
UR1: 98 mm lar. x 60 mm an. x 17 mm prof. (3,84 x 2,38 x 0,66 pulg)
UR2/SM58: 261 mm (largo) x 51 mm (diám.) (10,27 x 2 pulg)
UR2/SM86: 261 mm (largo) x 51 mm (diám.) (10,27 x 2 pulg)
UR2/SM87A: 254 mm x 51 mm (diám.) (10 x 2 pulg)
UR2/BETA 58: 258 mm (largo) x 51 mm (diám.) (10,15 x 2 pulg)
UR2/BETA 87A, UR2/BETA 87C: 254 mm x 51 mm (diám.) (10 x 2 pulg)
UR2/KSM9/BK, UR2/KSM9/SL: 250 mm (largo) x 49 mm (diám) (9 7/8 x 1
15/16 pulg)
Peso neto
UR1: 97 g (3,4 onzas) sin pila
UR2/SM58: 356 g (12,6 onzas) sin pila
UR2/BETA 58: 314 g (11,1 onzas) sin pila
UR2/SM86: 317 g (11,2 onzas) sin pila
UR2/BETA 87A, U2/BETA 87C: 325 g (11,5 onzas) sin pila
UR2/KSM9/BK, UR2/KSM9/SL: 410 g (14.5 onzas) sin pila
Caja:
UR1: Magnesio fundido
UR2: Empuñadura de aluminio fundido a troquel y cavidad de
pila de aluminio fresado

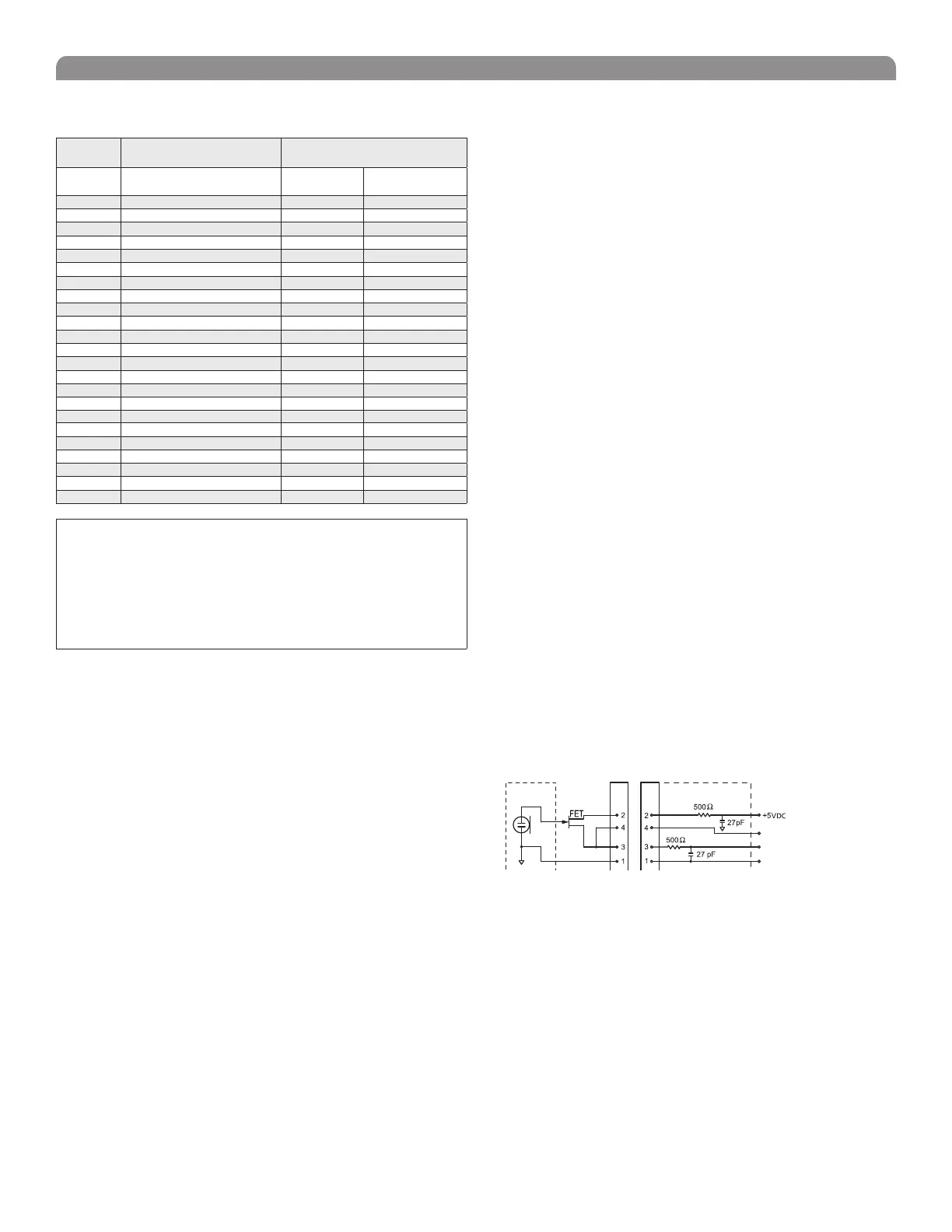

Alambrado Para TA4F
ELEMENTO DEL
MICROFONO
Conector
TA4F
Conector
TA4M
NOTA: EN EL MICROFONO DE CORBATA SE CONECTAN LAS CLAVIJAS 3 Y 4
ENTRE SI—EN EL CABLE DE GUITARRA NO.
TARJETA DE JACKS PARA
MICROFONOS UR1
Carga activa
Audio
Tierra
Especificaciones
Rango de frecuencias y potencia de salida del transmisor
Banda Gama
Potencia del transmisor
(Nominal mW)
De mano
(UR2)
Portátil
(UR1)
G1 470-530 MHz 10 / 50 10 / 100
G1E 470-530 MHz 10 / 50 10 / 50
G7C 470.125–509.875 MHz 10 / 50 10 / 50
H4 518-578 MHz 10 / 50 10 / 100
H4E 518-578 MHz 10 / 50 10 / 50
J5 578-608, 614-638 MHz 10 / 50 10 / 100
J5E 578-638 MHz 10 / 50 10 / 50
K4E 606-666 MHz 10 / 50 10 / 50
L3 638-698 MHz 10 / 50 10 / 100
L3E 638-698 MHz 10 / 50 10 / 50
M5E 694-758 MHz 10 / 50 10 / 50
P8 710–790 MHz 10 / 50 10 / 50
P9 710–787 MHz 10 / 50 10 / 50
Q5 740-814 MHz 10 / 50 10 / 50
R9 790-865 MHz 10 / 50 10 / 50
Q6 740-752 MHz 10 10
A24 779-788 / 797-806 MHz 10 10
JBX 806-810 MHz 10 10
Q10A 740-787 MHz 10 / 50 10 / 50
R16 794-806 MHz 10 / 50 10 / 50
R18 794-806 MHz 10 solamente 10 solamente
X1 944-952 MHz 10 / 50 10 / 100
X7 925-937.5 MHz 10 10
Rango de frecuencias portadoras
470-865, 944-952 MHz depende de la región
Alcance
UR1, UR2: 150 m (500 pies) bajo condiciones típicas
500 m (1600 pies) de trayectoria visual, a la intemperie, con un
solo sistema
NOTA: El alcance real depende de los niveles de absorción, reflexión e
interferencia de la señal de RF
Respuesta de audiofrecuencia
40 -18.000 Hz (+1 dB, –3 dB).
NOTA: La respuesta de frecuencia total del sistema depende del elemento
de micrófono utilizado
Rango de ajuste de ganancia
UR1: –20 to +35 dB
Se recomienda fijar en -10 dB para guitarras
UR2: –10 to +20 dB
Modulación
FM (45 kHz de desviación máxima), sistema de compresor/expansor y
filtros de preénfasis y deénfasis
Potencia de salida RF
Vea la tabla de más arriba.
Rango dinámico
>105 dB, con ponderación A
Rechazo de imágenes
>110 dB típico
Rechazo de señales espurias
>90 dB típico
Silenciamiento máximo (ref. desviación de 45 kHz)
>100 dB, (ponderación A)
NOTA
Este equipo de radio está destinado para uso en presentaciones
musicales profesionales y situaciones similares.
Este aparato de radio es capaz de funcionar en algunas frecuencias no
autorizadas para su región. Por favor comuníquese con las autoridades
nacionales para obtener información sobre las frecuencias autorizadas
y los niveles de potencia de radiofrecuencia para los micrófonos
inalámbricos.
