Shure UHF-R UR2 User Manual

42
Português
Entradas e Saidas
Entrada de Áudio do Transmissor UR1
Conector: Conector mini macho de 4 pinos (TA4M)
Configuração de
Entrada:
Desbalanceada, ativa
Impedância Real >1 MW
Nível de Entrada
Máximo:
1 kHz, 1% THD
+10 dBu (sensibilidade 0 dB)
+20 dBu (–10 dB sensibilidade)
Conector TA4M
Designação dos Pinos:
Pino 1: Terra
Pino 2: Tensão de polarização de +5 Vcc
Pino 3: Áudio
Pino 4: Ligado através de carga ativa (no painel
principal) à Terra.
(Cabo adaptador no instrumento,
Pino 4 flutua)
Entrada de Áudio do Transmissor UR2
Configuração de Entrada: Desbalanceada, ativa
Impedância Real: >1 MW (carga ativa)
Nível de Entrada Máximo: 1 kHz, 1% THD +4.8 dBu
Saída de RF do Transmissor UR1
Conector: SMA
Impedância Real: 50 W
Designação dos Pinos: Invólucro = Terra
Centro = Sinal

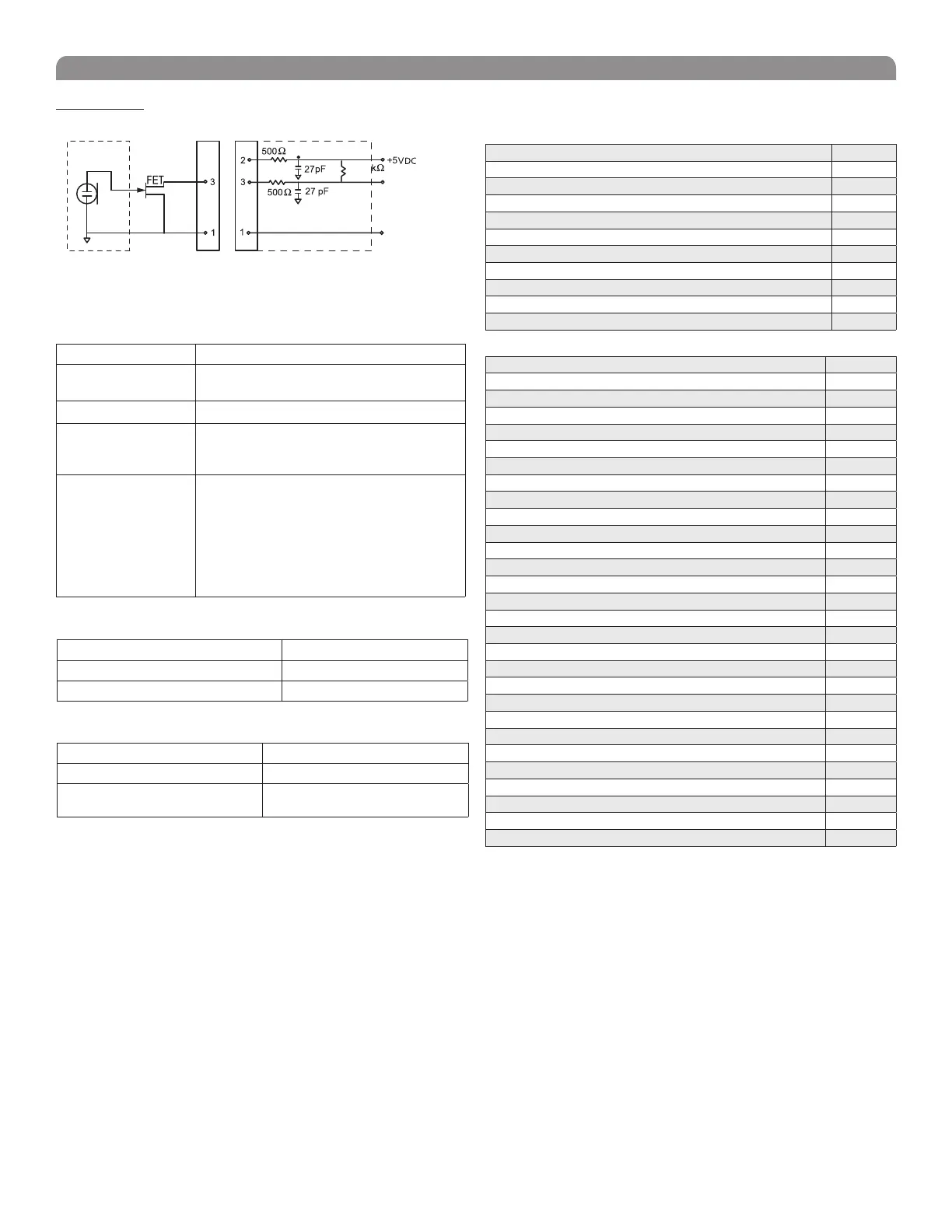

Fiação do LEMO
Conector
Conector
FVB.00.303 XRB.00.303
8.2
ELEMENTO DO
MICROFONE
UR1M LEMO PAINEL DE CONECTOR
Áudio
Terra
Peças de Reposição e Acessórios
Acessórios Inclusos
Adaptador para pedestal de microfone (UR2) WA371
Kit de Ferragem, Conector de Bloqueio WA340
Bolsa com zíper (UR1) 26A13
Bolsa com zíper (UR2) 26A14
Antena (UR1, UR1M), 470-530 MHz UA700
Antena (UR1, UR1M), 518-578 MHz UA710
Antena (UR1, UR1M), 578-698 MHz UA720
Antena (UR1, UR1M), 840-865 MHz UA730
Antena (UR1, UR1M), 944-952 MHz UA740
Duas Antenas (UR4), Dependentes da Banda (consulte a tabela UA820
Maleta de Transporte do Transmissor 95A9053
Acessórios Opcionais
Cápsula com globo SM58 RPW112
Cápsula com globo SM86 RPW114
Cápsula com globo BETA 58 RPW118
Cápsula com globo BETA 87A RPW120
Cápsula com globo BETA 87C RPW122
Cápsula com globo SM87A RPW116
Cápsula com globo KSM9/SL RPW180
Cápsula com globo KSM9HS (champanhe, condensador) RPW182
Cápsula com globo KSM9/BK RPW184
Cápsula com globo KSM9HS (preta, condensador) RPW186
Globo prata fosco (SM58) RK143G
Globo prata fosco (SM86) RPM266
Globo prata fosco (BETA 58) RK265G
Globo preto (SM87) RK214G
Globo prata fosco (BETA 87A) RK312
Globo prata fosco (BETA 87C) RK312
Globo preto (BETA 58) RK323G
Globo preto (BETA 87A/BETA 87C) RK324G
Globo champanhe (KSM9/SL) RPM260
Globo preto (KSM9/BK) RPM264
Presilha para cinto (UR1) 44A8031
Bolsa do transmissor portátil (preta), UR1 WA580B
Bolsa do transmissor portátil (branca), UR1 WA580W
Bolsa do transmissor portátil (preta) WA581B
Bolsa do transmissor portátil (branca) WA581W
Tela de ventos Popper Stopper‘ A85WS
Kit de conversión Lemo de 3 pinos WA335
Interruptor de mudo para um Bodypack WA661
Interruptor de mudo para dois Bodypacks WA662
Especificações de Arquitetos e Engenheiros
O sistema sem fio operará na banda de UHF entre 470-865 MHz e 944-952 MHz, com a faixa específica dependendo do local do usuário. O sistema
incluirá a opção de alteração da freqüência de operação de modo a evitar interferência de RF, permitindo que até 160 sistemas operem simultaneamente
no mesmo local. Ajustes predefinidos de grupo, canal e freqüência estão disponíveis para assegurar que sistemas múltiplos em uso não interfiram uns
com os outros.
Todos os transmissores devem ser alimentados por 2 pilhas AA e ter um interruptor liga/desliga. O transmissor de corpo terá um LED para indicar que está
ligado. Os transmissores disponíveis incluirão: para ser usado junto ao corpo, para uso com guitarras elétricas, baixos e outros equipamentos elétricos
e um microfone de mão para vocais. Os transmissores devem ter um conversor DC/DC para assegurar um desempenho consistente, mesmo que as
voltagens da pilha se alterem.
O receptor terá um painel LCD com uma interface com um menu, programável pelo usuário mostrando o grupo, canal, freqüência, nome, supressor
de ruído e status de bloqueado/desbloqueado. O sistema usará tecnologia tal como o circuito MARCAD‚ de combinação de sinal para melhorar a
recepção, minimizar as quedas de sinal e obter a melhor relação sinal-ruído possível. Deverá ser incluído no sistema um equalizador, uma tecla de tom
de supressão de ruído para permitir uma qualidade de som ótima e minimizar o ruído indesejado. O receptor incluirá dois medidores de RF (um para
cada antena), um medidor de nível de áudio e um conector de rede para controle e monitoração por computador. O receptor deverá ter um controle de
volume e um controle de supressão de ruído ajustáveis.
O sistema será o Shure UHF-R Sem Fio.
