41
Português
Polaridade do Sinal
Pressão positiva no diafragma do microfone (ou tensão positiva aplicada na
ponta do plugue de fone WA302) produz uma tensão positiva no pino 2 da
saída XLR em relação ao pino 3 da saída XLR e na ponta do conector de
saída de 1/4 de polegada.
Distorção do Sistema (ref. desvio de ±45 kHz, modulação de 1 kHz)
Distorção Harmônica Total Normal <0,3%
Requisitos de Alimentação
UR1, UR2: Duas pilhas AA de 1,5V
Consumo de corrente
UR1, UR2: 180 mA máx. (configuração de potência normal de RF)
240 mA máx. (configuração de alta potência de RF)
Vida da Pilha (Normal)
UR1, UR2: 9,5 horas (potência normal de RF)
6 horas (alta potência de RF)
Faixa de Temperatura de Operação
–18° a +57° C (0° a +135° F)
OBSERVAÇÃO: As características da pilha podem limitar esta faixa de
variação
OBSERVAÇÃO: A aprovação da segurança elétrica se baseia em uma
temperatura ambiente máxima de 35ºC (95Fº).temperature of 35°C (95°F).

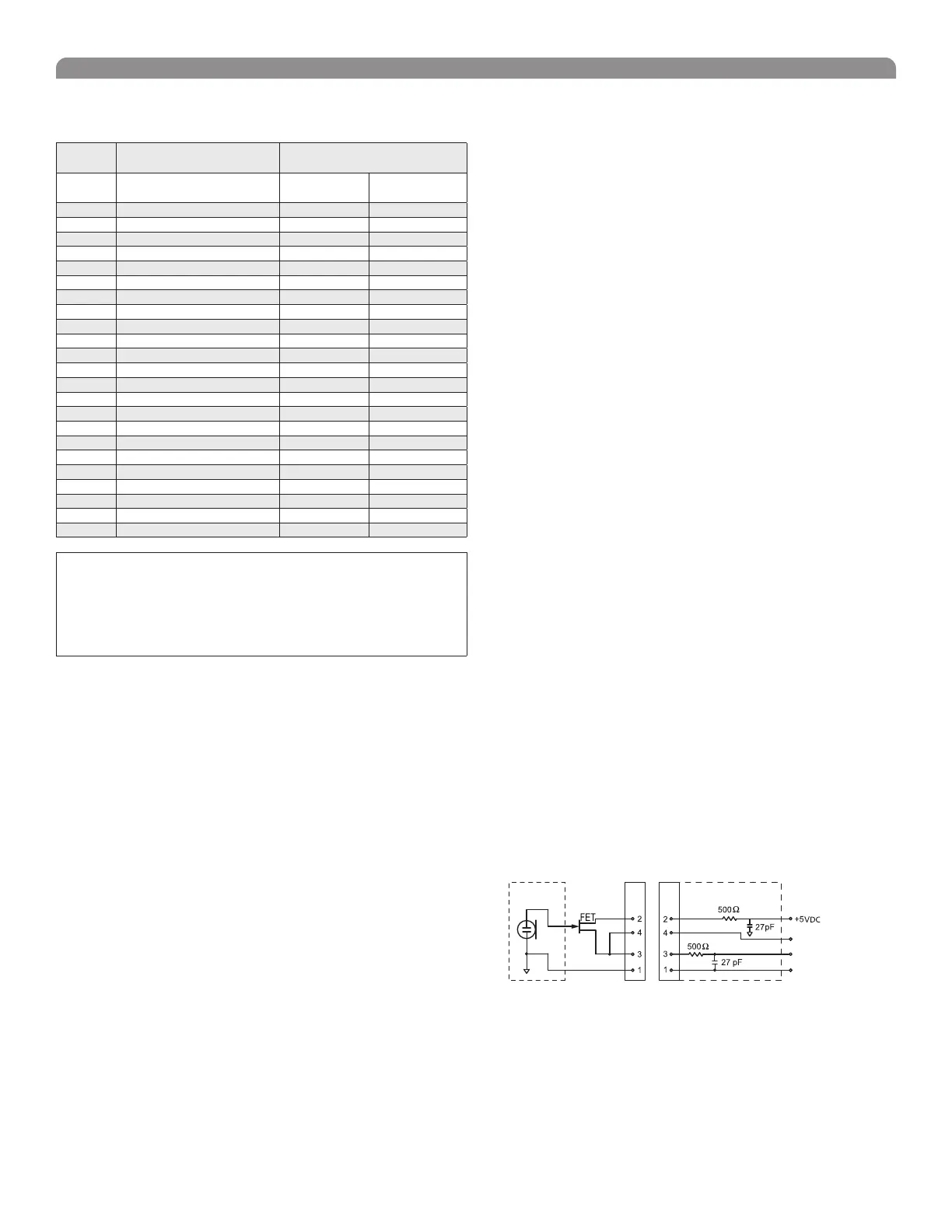

Especificações
Faixa de Freqüência e Potência de Saída do Transmissor
Banda Faixa Potência do transmissor
(Nominal mW)
De Mão
UR2
Portátil
UR1
G1 470-530 MHz 10 / 50 10 / 100
G1E 470-530 MHz 10 / 50 10 / 50
G7C 470.125–509.875 MHz 10 / 50 10 / 50
H4 518-578 MHz 10 / 50 10 / 100
H4E 518-578 MHz 10 / 50 10 / 50
J5 578-608, 614-638 MHz 10 / 50 10 / 100
J5E 578-638 MHz 10 / 50 10 / 50
K4E 606-666 MHz 10 / 50 10 / 50
L3 638-698 MHz 10 / 50 10 / 100
L3E 638-698 MHz 10 / 50 10 / 50
M5E 694-758 MHz 10 / 50 10 / 50
P8 710–790 MHz 10 / 50 10 / 50
P9 710–787 MHz 10 / 50 10 / 50
Q5 740-814 MHz 10 / 50 10 / 50
R9 790-865 MHz 10 / 50 10 / 50
Q6 740-752 MHz 10 10
A24 779-788 / 797-806 MHz 10 10
JBX 806-810 MHz 10 10
Q10A 740-787 MHz 10 / 50 10 / 50
R16 794-806 MHz 10 / 50 10 / 50
R18 794-806 MHz 10 somente 10 somente
X1 944-952 MHz 10 / 50 10 / 100
X7 925-937.5 MHz 10 10
OBSERVAÇÃO
Este equipamento de rádio foi projetado para uso em aplicações profissionais de
entretenimento musical e em aplicações similares.
Este equipamento de Rádio pode ter a capacidade de operar em algumas
freqüências não autorizadas na sua região. Entre em contato com o órgão
nacional responsável para obter informações sobre as freqüências autorizadas e
níveis de potência de RF para microfones sem fio.
Faixa de freqüência da portadora de RF
470-865, 944-952 MHz, dependendo da região
Faixa de Trabalho
UR1, UR2: 150 m (500 pés) em condições normais
500 m (1600 pés) Linha de visada (alcance do transmissor ao
receptor), em ambiente externo, para um único sistema
OBSERVAÇÃO: A faixa real de operação depende da interferência,
reflexão e absorção do sinal de RF
Resposta da freqüência de áudio
40 – 18,000 Hz, (+1 dB, –3 dB).
OBSERVAÇÃO: A resposta de freqüência do sistema, como um todo,
depende do elemento do microfone (cápsula).
Faixa de ajuste de ganho
UR1: –20 to +35 dB
-10 dB recomendado para guitarra
UR2: –10 to +20 dB
Modulação
FM (desvio máximo de 45 kHz), sistema compressor e expansor com pré- e
de-ênfase.
Saída de potência RF
Consulte a tabela acima.
Faixa Dinâmica
>105 dB, ponderação-A.
Rejeição de imagem
>110 dB normal
Rejeição a espúrios
>90 dB normal
Máximo silêncio (ref. 45 kHz de desvio)
>100 dB, ponderação-A.
Dimensões Totais
UR1: 98 mm C x 60 mm L x 17 mm P (3,84 x 2,38 x 0,66 pol.)
UR2/SM58: 261 mm C x 51 mm Dia. (10,27 x 2 pol.)
UR2/SM86: 261 mm C x 51 mm Dia. (10,27 x 2 pol.)
UR2/SM87A: 254 mm x 51 mm Dia. (10 x 2 pol.)
UR2/BETA 58: 258 mm C x 51 mm Dia. (10,15 x 2 pol.)
UR2/BETA 87A: UR2/BETA 87C: 254 mm C x 51 mm Dia. (10 x 2 pol.)
UR2/KSM9/BK, UR2/KSM9/SL: 250 mm C x 49 mm Dia. (9 7/8 x 1 15/16
pol.)
Peso Líquido
UR1: 97 g (3,4 onças) sem pilhas
UR2/SM58: 356 g (12,6 onças) sem pilhas
UR2/BETA 58: 314 g (11,1 onças) sem pilhas
UR2/SM86: 317 g (11,2 onças) sem pilhas
UR2/SM87A: 298 g (10,5 onças) sem pilhas
UR2/BETA 87A, U2/BETA 87C: 325 g (11,5 onças) sem pilhas.
UR2/KSM9/BK, UR2/KSM9/SL: 410 g (14,5 onças)
Proteção do Microfone:
UR1: Magnésio fundido
UR2: Alça de alumínio fundido sob pressão e cuba da pilha em alumínio
usinado
Fiação do TA4F
ELEMENTO DO
MICROFONE
Conector
TA4F
Conector
TA4M
OBSERVAÇÃO: MIC DE LAPELA UNE OS PINOS 3 E 4—O CABO DA GUITARRA NÃO.
PAINEL DE CONECTOR DE MIC UR1
Carga Ativa
Áudio
Terra
