Shure UHF-R UR2 User Manual

48
Русский язык

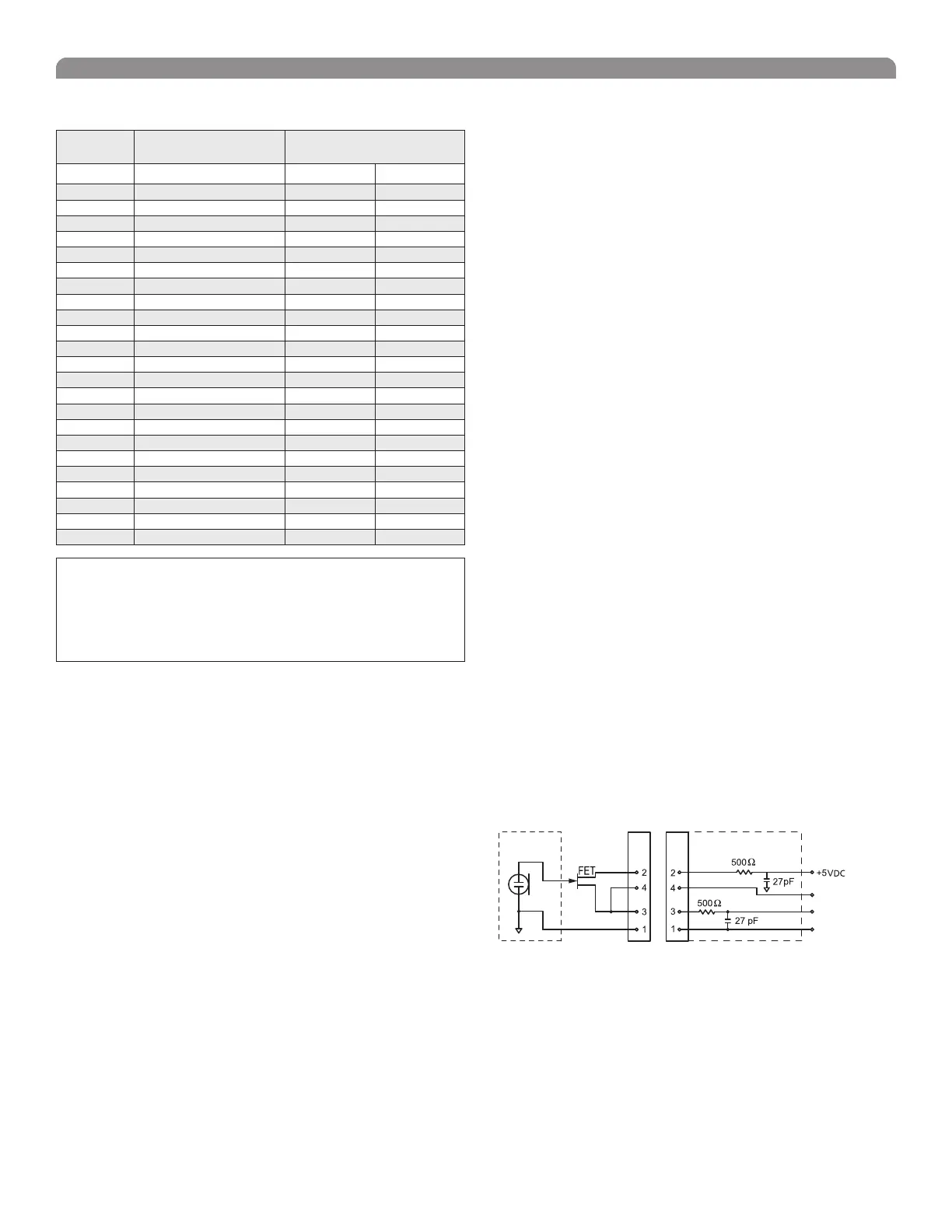

Технические характеристики
Диапазон частот и выходная мощность передатчика
Диапазон частота Мощность передатчика
(Номинальный мВт)
Ручной UR2 Носимый UR1
G1 470-530МГц 10 / 50 10 / 100
G1E 470-530МГц 10 / 50 10 / 50
G7C 470.125–509.875МГц 10 / 50 10 / 50
H4 518-578МГц 10 / 50 10 / 100
H4E 518-578МГц 10 / 50 10 / 50
J5 578-608,614-638МГц 10 / 50 10 / 100
J5E 578-638МГц 10 / 50 10 / 50
K4E 606-666МГц 10 / 50 10 / 50
L3 638-698МГц 10 / 50 10 / 100
L3E 638-698МГц 10 / 50 10 / 50
M5E 694-758МГц 10 / 50 10 / 50
P8 710–790МГц 10 / 50 10 / 50
P9 710–787МГц 10 / 50 10 / 50
Q5 740-814МГц 10 / 50 10 / 50
R9 790-865МГц 10 / 50 10 / 50
Q6 740-752МГц 10 10
A24 779-788/797-806МГц 10 10
JBX 806-810МГц 10 10
Q10A 740-787МГц 10 / 50 10 / 50
R16 794-806МГц 10 / 50 10 / 50
R18 794-806МГц 10только 10только
X1 944-952МГц 10 / 50 10 / 100
X7 925-937.5МГц 10 10
Диапазон несущей ВЧ
470-865,944-952МГц,взависимостиотрайона
Рабочая дальность
UR1, UR2:
150м,притипичныхусловиях
  500м вдоль линии прямой видимости, вне
помещения, для системы с одним приемником
и одним передатчиком
ПРИМЕЧАНИЕ. Фактическаядальностьработызависитотпоглощения,
отраженияиинтерференцииВЧсигнала
Аудиочастотная характеристика
40-18000Гц,(+1дБ,-3дБ).
ПРИМЕЧАНИЕ.Частотнаяхарактеристикасистемывцеломзависитот
микрофонногоэлементаo
Диапазон настройки усиления
UR1:–20до+35дБ
Длягитарырекомендуется-10дБ
UR2:от–10до+20дБ
Модуляция
ЧМ(макс.девиация45кГц),компандерспредварительнойиобратной
коррекцией
Выходная мощность ВЧ сигнала
См.приведеннуювышетаблицу.
Динамический диапазон
>105дБпошкалеА
Подавление помех по зеркальному каналу
>110дБ(типичноезначение)
Подавление ложных сигналов
>90дБ(типичноезначение)
Предельное подавление шумов сильным сигналом
(при девиации 45 кГц)
>100дБпошкалеА
ПРИМЕЧАНИЕ.
Данная радиоаппаратура предназначается для использования в
профессиональныхмузыкальныхпредставленияхидляаналогичныхцелей.
Можетоказаться,чтоэтарадиоаппаратуравсостоянииработатьна
некоторыхчастотах,неразрешенныхввашемрегионе.Заинформацией
оразрешенныхчастотахиуровняхВЧмощностидлябеспроводных
микрофонныхсистемобращайтесьвсвоинациональныеорганывласти.
Полярность сигнала
Положительноедавлениенадиафрагмумикрофона(илиположительное
напряжение,приложенноекконтактутелефонногоштекераWA302)создает
положительноенапряжениенавыходномконтакте2XLRотносительно
контакта3XLRинаконтакте1/4-дюймовоговыхода.
Системное искажение (при девиации ± 45 кГц и модуляции 1 кГц)
Полныйкоэффициентнелинейныхискажений<0,3%(типичн.)
Питание
UR1,UR2:ДвебатарейкитипаАА1,5В
Потребление тока
UR1,UR2:максимум180мА(настройкананормальнуюВЧмощность)
максимум240мА(настройканавысокуюВЧмощность)
Ресурс батарейки (типичный)
UR1,UR2:9,5часов(настройкананормальнуюВЧмощность)
 6часов(настройканавысокуюВЧмощность)
Диапазон рабочих температур
от–18°до+57°C
ПРИМЕЧАНИЕ. Характеристикибатарейкимогутсузить
этотдиапазон
ПРИМЕЧАНИЕ.Утвержденныепараметрыэлектробезопасности
соответствуютмаксимальнойтемпературеокружающеговоздуха
35°C (95°F.)
Габаритные размеры
UR1:98мм(высота)x60мм(ширина)x17мм(глубина)
UR2/SM58:261мм(длина)x51мм(диам.)
UR2/SM86:261мм(длина)x51мм(диам.)
UR2/SM87A:254ммx49мм(диам.)
UR2/BETA58:258мм(длина)x51мм(диам.)
UR2/BETA87A,UR2/BETA87C:254ммx51мм(диам.)
UR2/KSM9/BK,UR2/KSM9/SL:250ммx49мм(диам.)
Масса нетто
UR1:97гбезбатарейки
UR2/SM58:356гбезбатарейки
UR2/BETA58:314гбезбатарейки
UR2/SM86:317гбезбатарейки
UR2/SM87A:298гбезбатарейки
UR2/BETA87A,U2/BETA87C:325гбезбатарейки
UR2/KSM9/BK,UR2/KSM9/SL:410гбезбатарейки
Корпус:
UR1:Литоймагниевый
UR2:Алюминиеваялитаяручкаиточеныйалюминиевыйстакандля
батарейки
Монтажная схема TA4F
МИКРОФОННЫЙ
ЭЛЕМЕНТ
ПЛАТАМИКРОФОННОГО
ГНЕЗДАUR1
ПРИМЕЧАНИЕ.ВОТЛИЧИЕОТГИТАРНОГОКАБЕЛЯ,ПЕТЛИЧНЫЙ
МИКРОФОНСВЯЗЫВАЕТВМЕСТЕКОНТАКТЫ3И4.
Активная
нагрузка
Audio
Заземление
РазъемTA4F
(гнездо)
РазъемTA4M
(вилка)
