Betriebsanleitung S60 189
DE
D
A
C
B
E
17

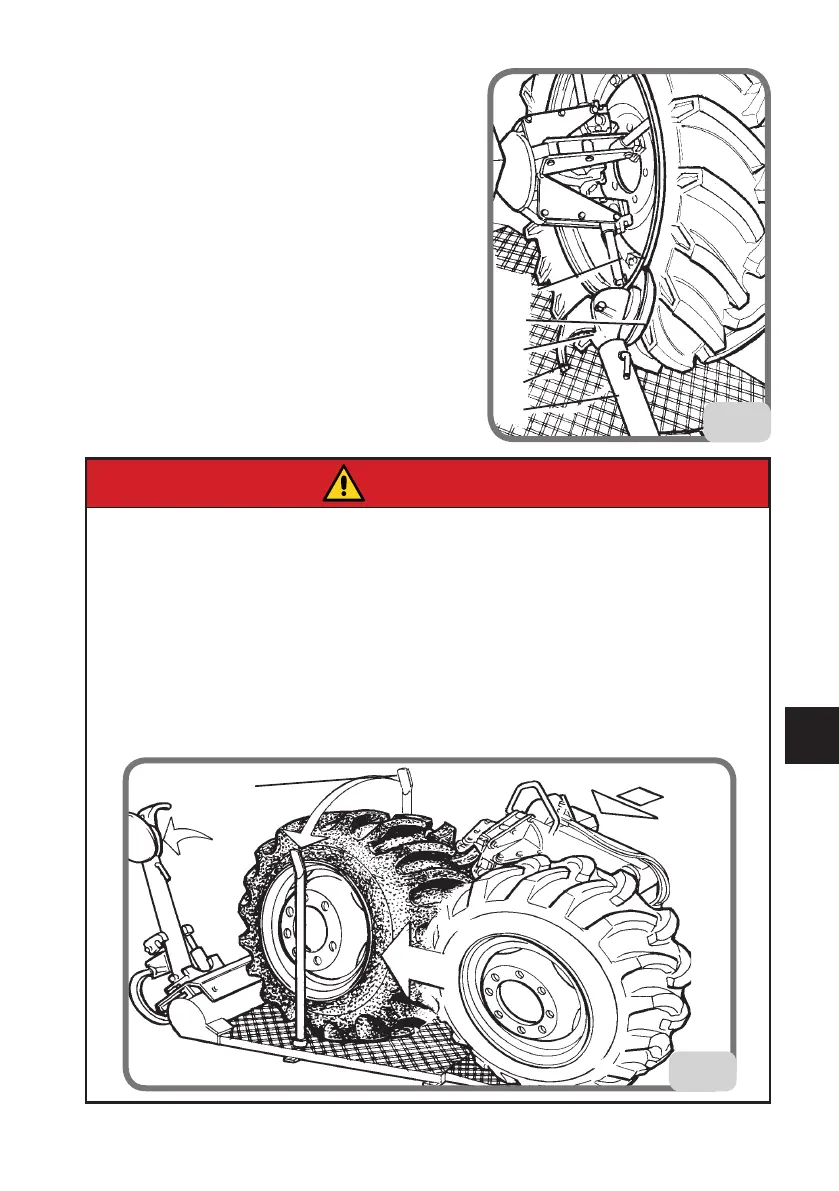

Wenn die Felge am Einspannpunkt 40’’ überschreitet,
die vorgesehenen Spannklauen einsetzen (A, Abb.17).
Für Räder unter 20’’ Durchmesser wird empfohlen, den
Werkzeugarm (C, Abb. 17) abzuziehen und diesen mit
dem vorgesehenen Riegel (E, Abb. 17) in die zweite
Bohrung einzusetzen.
Das Rad senkrecht auf die Auflagefläche der Maschine
stellen.
Durch Betätigung der Bedienelemente für die
Verschiebung des Spanntellerschlittens den
Spannteller so ausrichten, dass die Enden der
Spannklauen den Felgenrand leicht berühren.
Dann den Spannteller blockieren und dabei als
Einspannpunkt den je nach Felgenform möglichen
innersten Bereich wählen.
Beim Arbeiten mit Rädern mit einem Durchmesser von über 1500 mm oder einem Gewicht
von über 200 kg müssen beim Auaden und Einspannen des Rads auf dem Spannteller
unbedingt die folgenden Anweisungen befolgt werden, um sichere Arbeitsbedingungen zu
garantieren:
- Den Werkzeugarm nach hinten schwenken.
- Den Radkippschutz (A, Abb. 18) in seinem Sitz montieren.
- Das Rad senkrecht auaden (Abb. 18), so dass die Außenseite des Rads an den Schutz an-
grenzt.
- Den Spannteller angemessen zum Auaden und Einspannen des Rads steuern.
- Den Schutz entfernen und dann mit den Montage- und Demontagearbeiten fortfahren.
A
18
GEFAHR
