RICARICA DELLA BATTERIA DI
ALIMENTAZIONE
Per la ricarica completa della batteria compiere le seguenti operazioni:
1.Inserirelapresadelcaricabatterieallapresadiretea220V
2.Inserireilconnettoreplugbipolarenellapresapostalateralmentesulmanipolatore
3. Attendere con il caricabatterie collegato, il tempo sufficiente alla ricarica delle
batterie(4/5oresecompletamentescariche)
4. Scollegare il caricabatterie dalla rete elettrica e dal manipolatore.

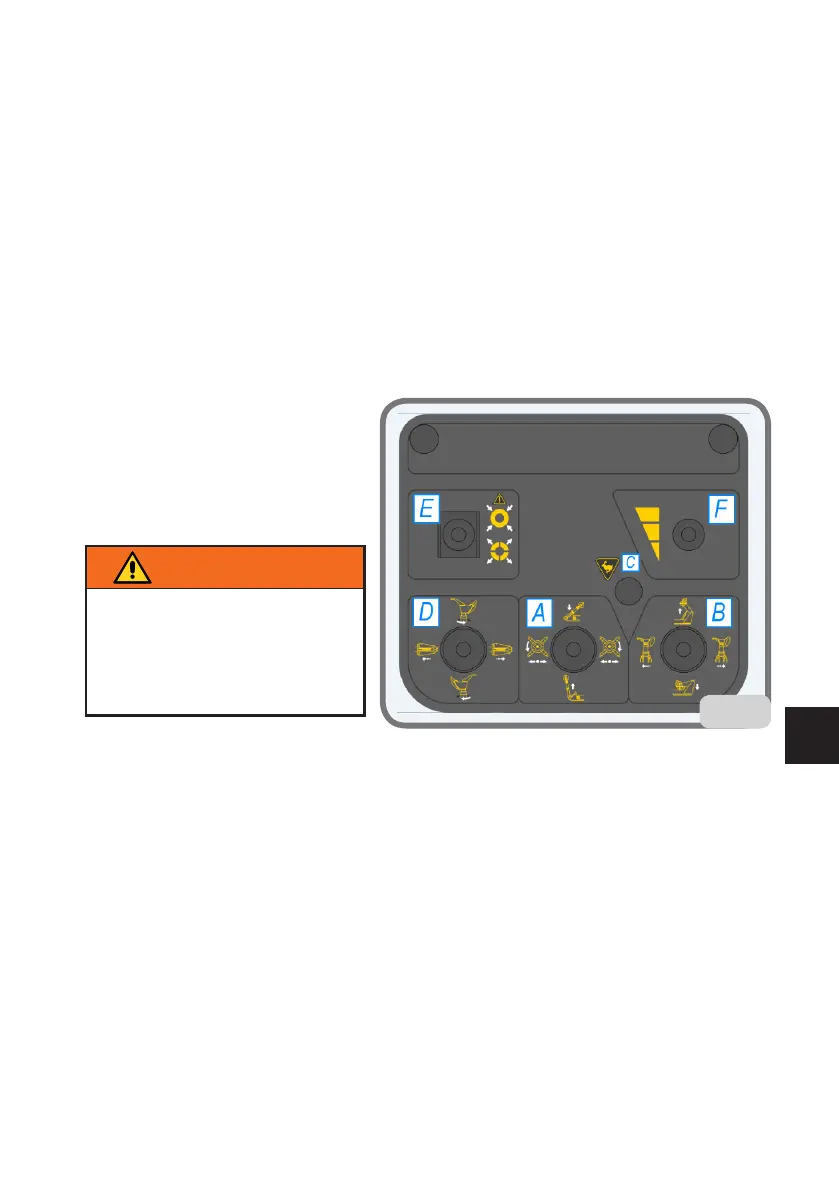

DESCRIZIONE COMANDI MANIPOLATORE
VERSIONE AEREA
Joystickaquattroposizioni(Ag.13)
Con movimento orizzontale coman-
da la rotazione autocentrante.
Con movimento verticale coman-
da la salita/discesa del braccio
utensili.
Joystickaquattroposizioni(Bg.13)
Conmovimentoorizzontalecomandalatraslazionedestra/sinistradelcarrelloutensili.
Con il movimento verticale comanda la salita/discesa del braccio porta mandrino
autocentrante.
Pulsanteon/off(Cg.13)
Se premuto contemporaneamente alla traslazione struttura porta mandrino autocen-
trante, oppure alla traslazione carrello utensili, aziona il comando di alta velocità di
traslazione. Il comando di alta velocità di traslazione deve essere utilizzato solamente
nelle fasi di avvicinamento. Durante le fasi di avvicinamento ad alta velocità, viene
escluso per ragioni di sicurezza il comando di rotazione mandrino autocentrante.
Joystickaquattroposizioni(Dg.13)
Conmovimentoverticalecomandalarotazioneoraria/antiorariadelgruppoutensili.
Conmovimentoorizzontalecomandalatraslazionedestra/sinistradellastrutturaporta
mandrino autocentrante
Levetta a tre posizioni (zero centrale) (E fig. 13)
Con movimento verticale comanda l’apertura e la chiusura del mandrino autocentrante.
13
Insistere sul comando per assi-
curarsi del completo aggancio
dei due cricchetti di blocco del
braccio nella posizione di lavoro
(fig. 13)
ATTENZIONE
