SICE S 60 - Descrizione Comandi Manipolatore Versione Trolley

Manuale d’uso S60 25
I
DESCRIZIONE COMANDI MANIPOLATORE
VERSIONE TROLLEY

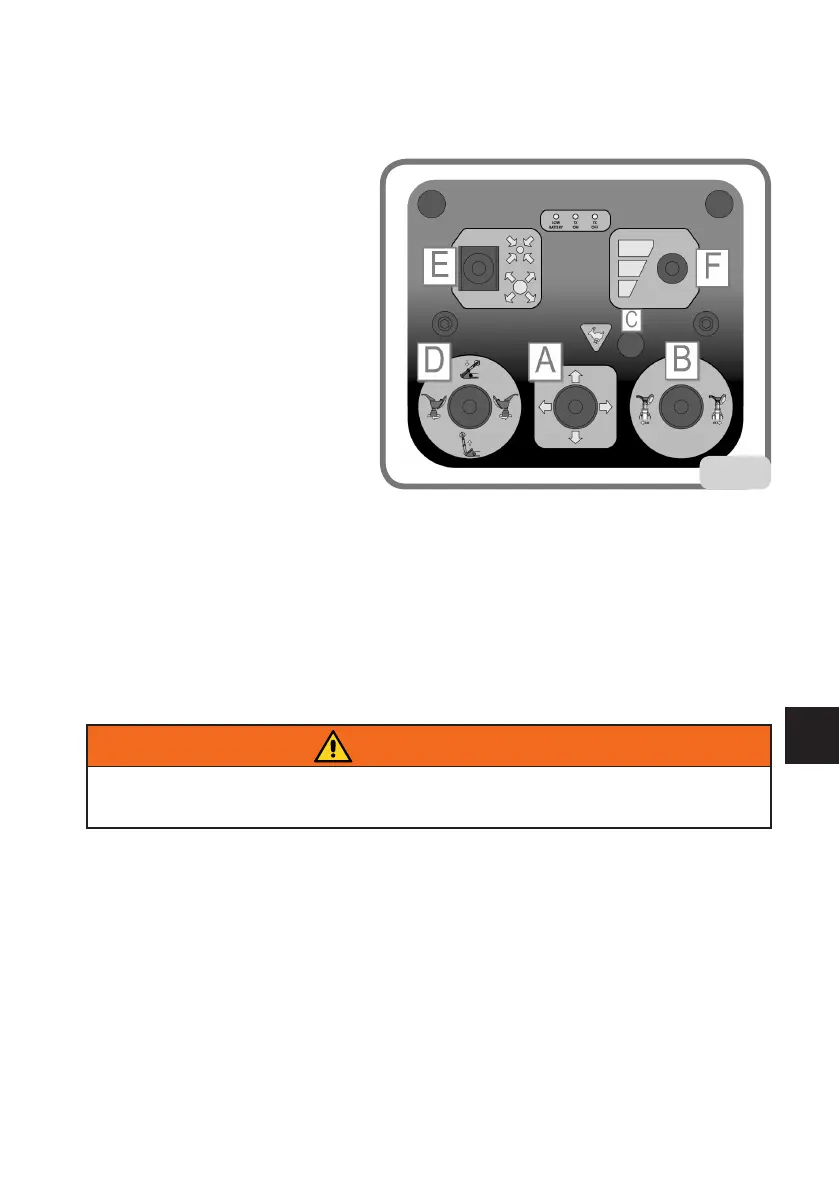

Joystickaquattroposizioni(Ag.13)
Con movimento orizzontale coman-
da la traslazione destra/sinistra
della struttura porta mandrino
autocentrante.
Con il movimento verticale coman-
da la salita/discesa del braccio
porta mandrino autocentrante.
Joystickadueposizioni(Bg.13)
Con movimento orizzontale coman-
dalatraslazionedestra/sinistradel
carrello utensili.
Pulsanteon/off(Cg.13)
Se premuto contemporaneamente
alla traslazione struttura porta
mandrino autocentrante, oppure alla traslazione carrello utensili, aziona il comando
di alta velocità di traslazione. Il comando di alta velocità di traslazione deve essere
utilizzato solamente nelle fasi di avvicinamento. Durante le fasi di avvicinamento ad
alta velocità, viene escluso per ragioni di sicurezza il comando di rotazione mandrino
autocentrante.
Joystickaquattroposizioni(Dg.13)
Conmovimentoorizzontalecomandalarotazioneoraria/antiorariadelgruppoutensili.
Conmovimentoverticalecomandalasalita/discesadelbraccioutensili
Insistere sul comando per assicurarsi del completo aggancio dei due cricchetti di
blocco del braccio nella posizione di lavoro (fig. 13)
ATTENZIONE
Levetta a tre posizioni (zero centrale) (E fig. 13)
Con movimento verticale comanda l’apertura e la chiusura del mandrino autocentrante.
Levetta a tre posizioni (F fig. 13)
Comanda la regolazione della velocità del mandrino autocentrante.
Conlalevettainposizionedimassimavelocitàsiotterranno10giri/mindirotazione
autocentrante.
Conlalevettainposizionedivelocitàintermediasiotterranno6giri/mindirotazione
autocentrante.
Conlalevettainposizionediminimavelocitàsiotterranno4giri/mindirotazione
autocentrante.
13
