Suplemento Instr. de servicio Capítulo 4
C2000 Eco
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 13
Sujeto a cambio sin previo aviso
Montaje
E

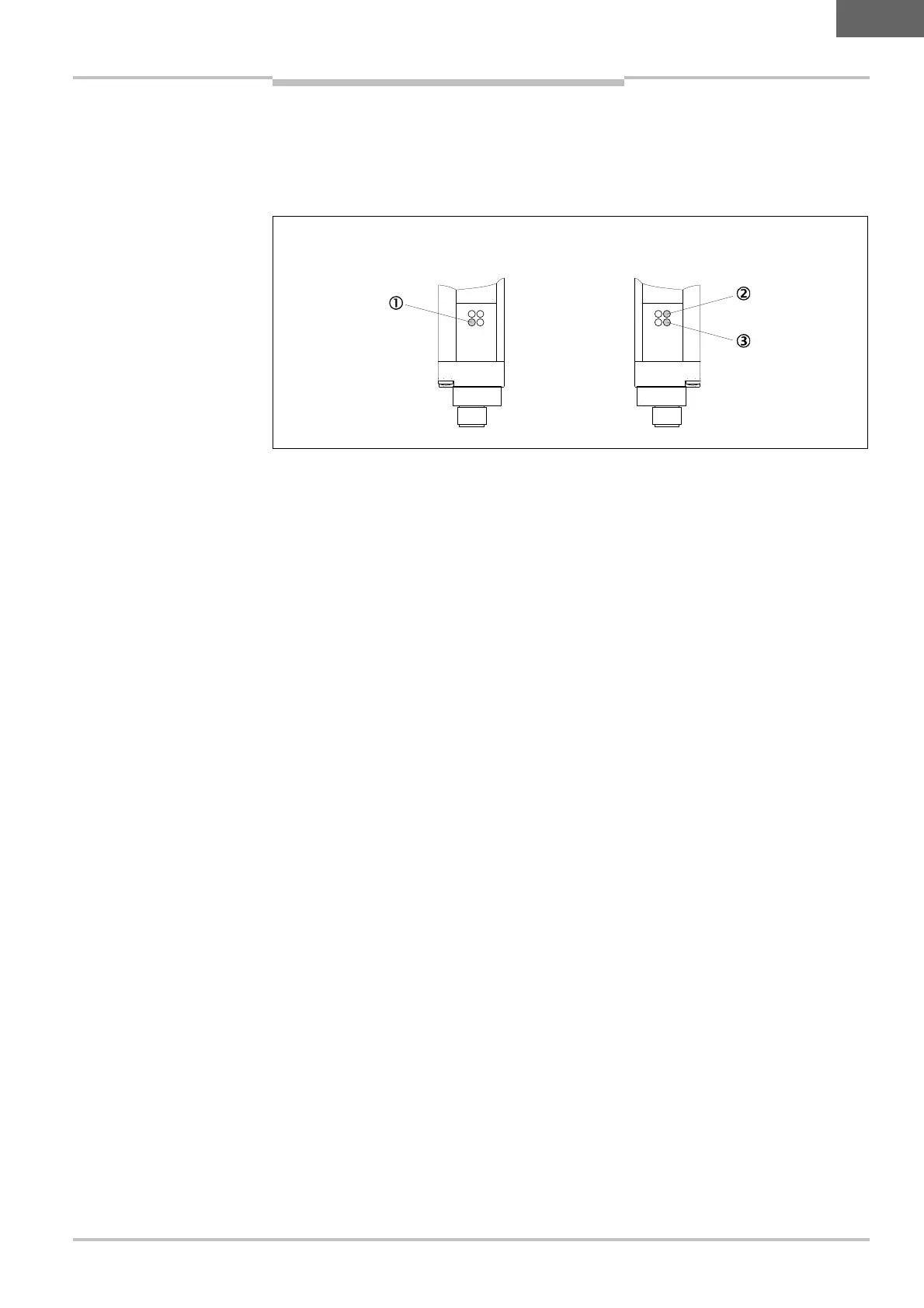

3.2 Elementos indicadores
E
l modelo C2000 Eco no dispone de display de 7 segmentos, es decir, no tiene medios
para indicar el estado ni para el diagnóstico. Los indicadores LED también son distintos
que los de la C2000 Standard.
LED amarillo: tensión de alimentación
LED rojo: salida de aviso off
LED verde: salida de aviso on
4 Montaje
La cortina fotoeléctrica de seguridad C2000 Eco no se puede fijar con el soporte giratorio
(swivel mount). El emisor y el receptor se fijan con dos soportes laterales,
respectivamente. El montaje está descrito en el apartado 4.2 “Montaje con soporte
lateral” en las instrucciones de servicio subyacentes “Cortina fotoeléctrica de seguridad
C2000”.
Al pedir el accesorio (ver aptdo. 11.1 de las instrucciones de servicio cortina fotoeléctrica
de seguridad C2000), tener presente que para la fijación y el cableado sólo pueden
usarse los dos siguientes artículos con la C2000 Eco:
escuadra de fijación 6 con soporte lateral
conector hembra M12 de 5 polos con cable
res C2000 Eco
Indicación
