SICK C2000 Eco User Manual

Addendum Betriebsanleitung Kapitel 6
C2000 Eco
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 7
Irrtümer und Änderungen vorbehalten
Maßbilder
D

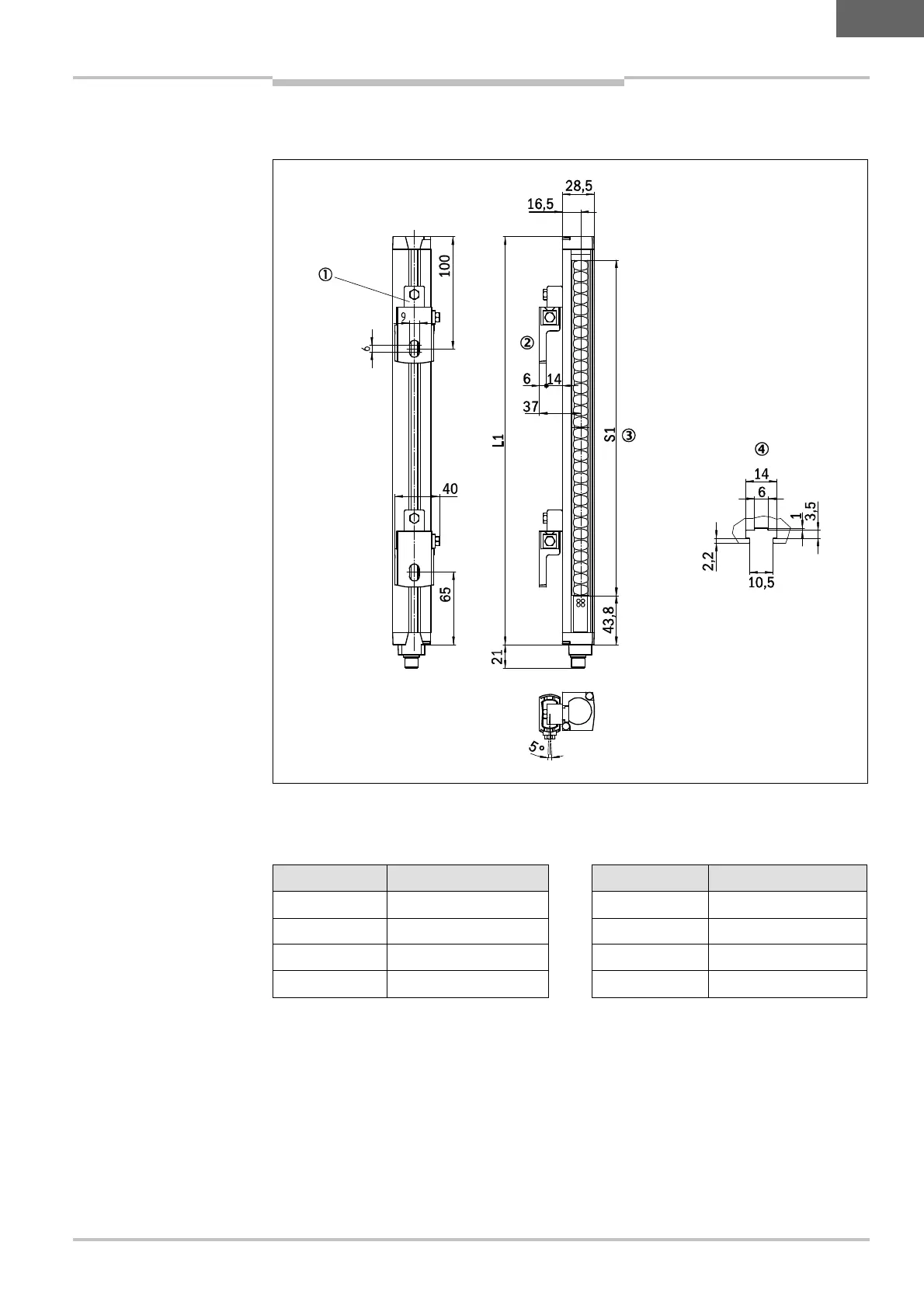

6 Maßbilder
 Befestigungssatz 6  Schutzfeldhöhe
 M8 Sechskantschraube DIN 933 mit Scheibe
DIN 9021 (nicht im Lieferumfang)
 Schiebemutternut für Seitmontage
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Abb.
3
:
Maß
bilder und me-
chanische Abmessungen
C2000 Eco, Sender (Empfän-
ger ist spiegelbildlich), Seit-
halter, Schutzfeldhöhen
S1 = 150 … 1200 mm
ca.
ca.
