Kapitel 5 Addendum Betriebsanleitung
C2000 Eco
6 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8011905/TI60/2010-02-12
Irrtümer und Änderungen vorbehalten
Elektroinstallation und
Konfiguration
D
5 Elektroinstallation und Konfiguration
Beachten Sie bei der Elektroinstallation des Sicherheits-Lichtvorhangs C2000 Eco zusätz-
lich zu den Angaben in der Betriebsanleitung „Sicherheits-Lichtvorhang C2000“ die folgen-
den Hinweise:
Um die volle EMV-Sicherheit zu gewährleisten, muss die Funktionserde angeschlossen
werden.
PIN-Nr. Farbe Bezeichnung Bedeutung (I = Eingang, O = Ausgang)
Sender
1 Braun 24 V DC Spannungsversorgung U
B
2 Weiß Test I: Geräteselbsttest
0 V = Sender inaktiv
24 V = Sender aktiv
3 Blau GND 0 V DC, Spannungsversorgung
4 Schwarz nc Reserviert
5 Grau Shield Funktionserde
Empfänger
1 Braun 24 V DC Spannungsversorgung U
B
2 Weiß OSSD 1 O: Schaltausgang 1
3 Blau GND 0 V DC, Spannungsversorgung
4 Schwarz OSSD 2 O: Schaltausgang 2
5 Grau Shield Funktionserde
5.1 Gerätekonfiguration
Die Gerätekonfiguration ist in den folgenden Kapiteln der Betriebsanleitung „Sicherheits-
Lichtvorhang C2000“ beschrieben:
 Kapitel 5.4.1 Konfiguration des Geräteselbsttests
 Kapitel 5.4.2 Konfiguration des zyklischen Systemtests
 Die Funktionen
 Strahlcodierung
 EDM (Schützkontrolle)
 RES (Wiederanlaufsperre)
stehen beim Sicherheits-Lichtvorhang C2000 Eco nicht zur Verfügung.

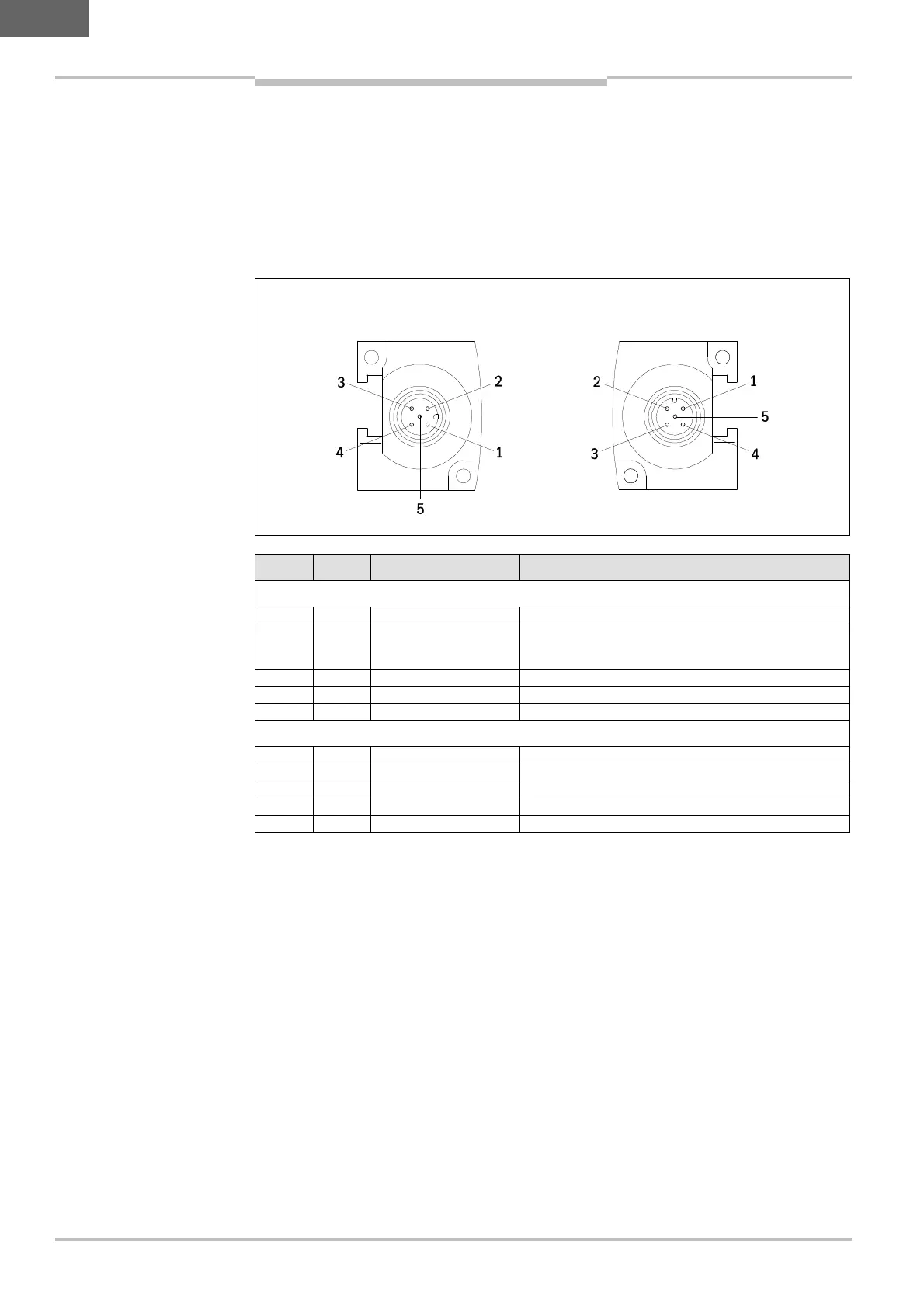

Abb.
2
:
PIN-Anordnung
M12$Stecker 5-Pin
Tab.
1
:
PIN-Belegung
Sender
Empfänger
