Installation électrique et
configuration
F
5 Installation électrique et configuration
L’installation électrique du barrage immatériel de sécurité C2000 Eco implique l’obser-
vation des consignes données dans la notice d’instructions «Barrage immatériel de
sécurité C2000» ainsi que les consignes ci-dessous :
Afin de pouvoir atteindre les spécifications CEM, il est nécessaire de connecter la terre
fonctionnelle TF.
N° br. Couleur Description Interprétation (I = entrée, O = sortie)
Émetteur
1 Marron 24 V CC Alimentation U
B
2 Blanc Test I : autotest de l’appareil
0 V = émetteur désactivé
24 V = émetteur activé
3 Bleu GND 0 V CC, alimentation
4 Noir nc Réservé
5 Gris Blindage Terre fonctionnelle
Récepteur
1 Marron 24 V CC Alimentation U
B
2 Blanc OSSD 1 O : sortie TOR 1
3 Bleu GND 0 V CC, alimentation
4 Noir OSSD 2 O : sortie TOR 2
5 Gris Shield Terre fonctionnelle
5.1 Configuration de l’appareil
La configuration de l’appareil est décrite dans les paragraphes suivants de la notice
d’instructions du «Barrage immatériel de sécurité C2000» :
 chapitre 5.4.1 Configuration de l’autotest de l’appareil
 chapitre 5.4.2 Configuration du test cyclique du système (test externe)
 les fonctions
 codage des faisceaux
 EDM (contrôle des contacteurs commandés)
 RES (verrouillage de redémarrage)
ne sont pas disponibles sur le barrage immatériel de sécurité C2000 Eco.

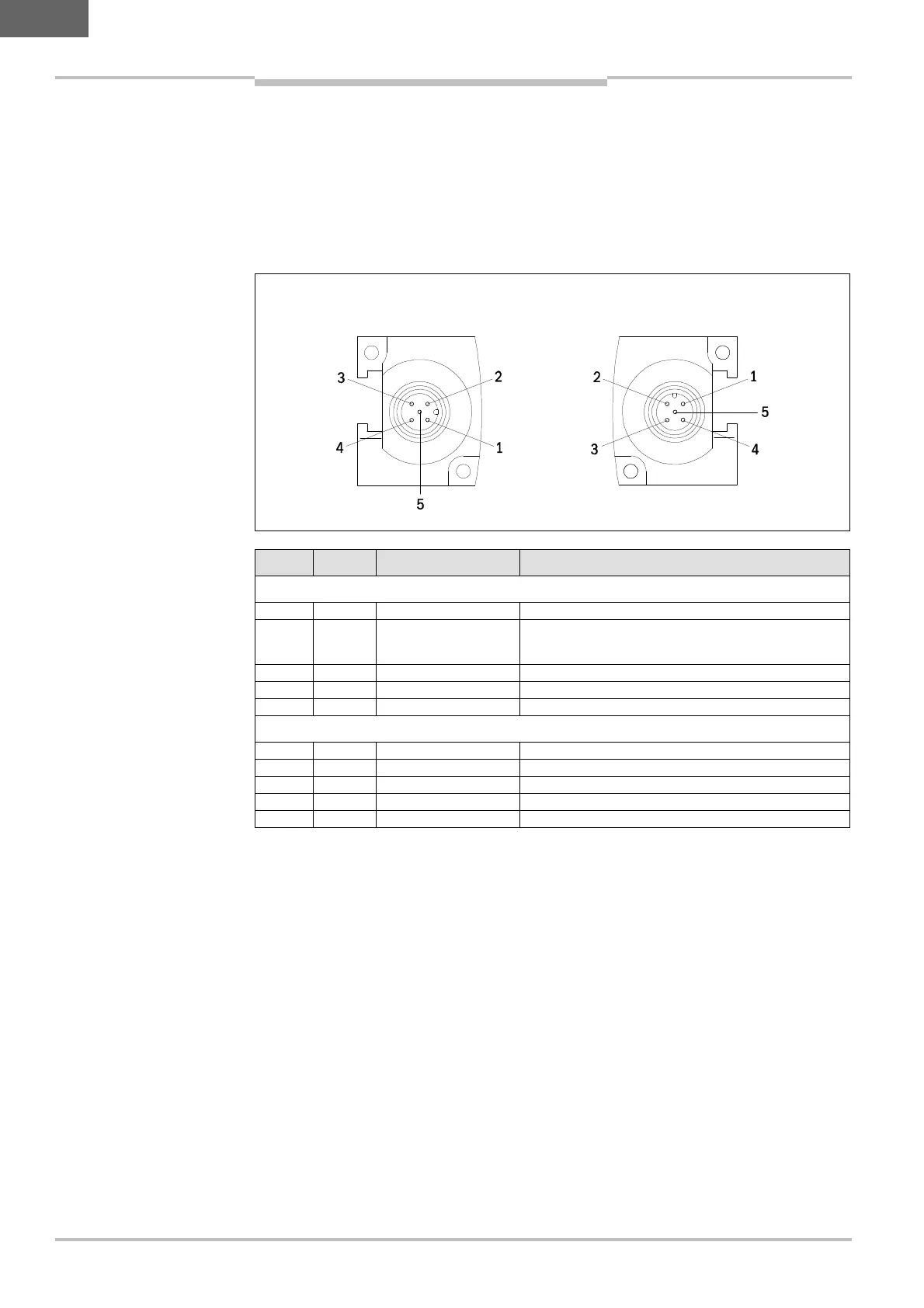

Fig.
2
:
Brochage du
connecteur mâle M12 5 br.
Tab.
1
:
Brochage
Émetteur
Récepteur
