Addendum Notice d’instructions Chapitre 4
C2000 Eco
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés 21
Sujet à modification sans préavis
Montage
F

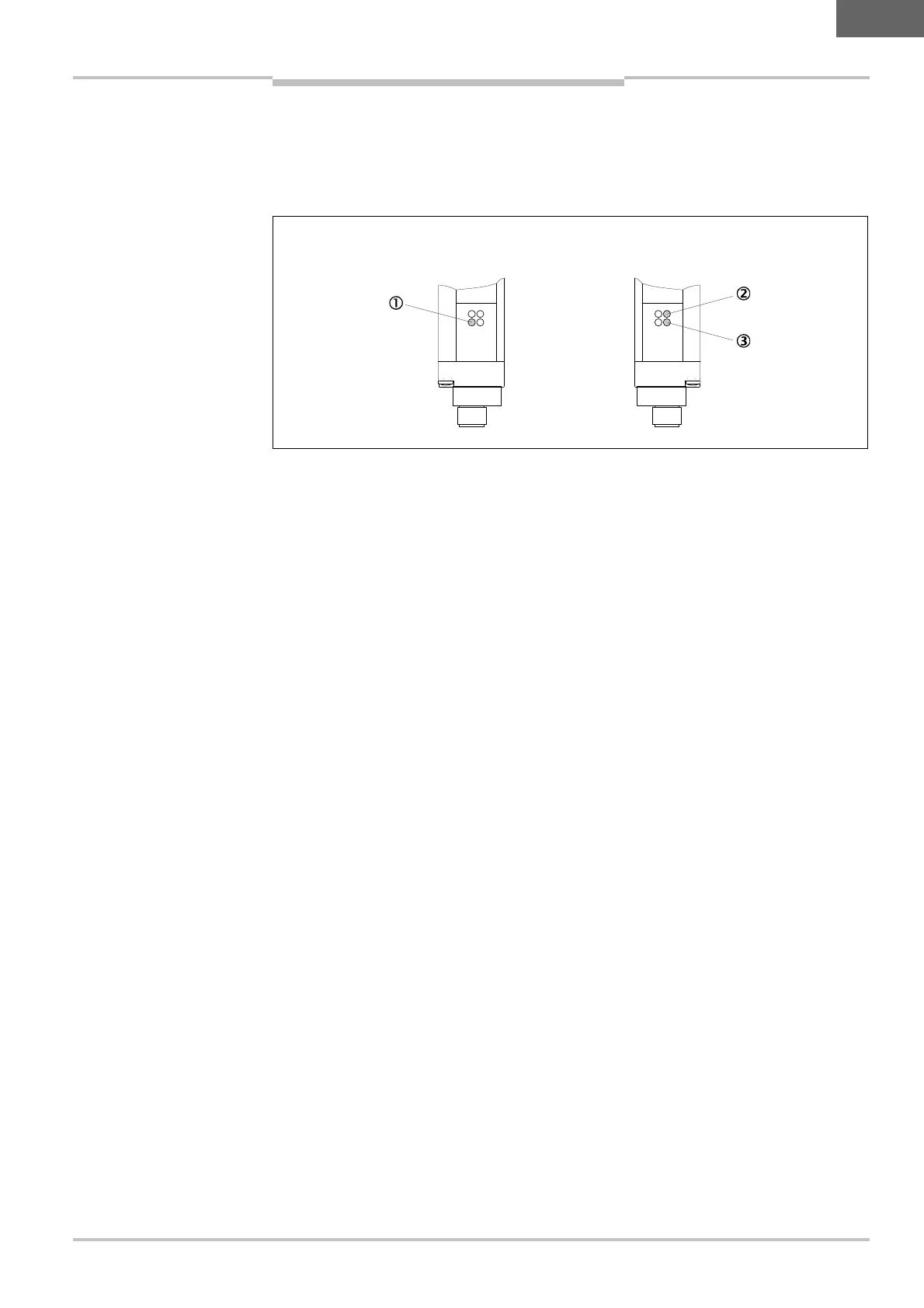

3.2 Indicateurs
L
e modèle d’entrée de gamme C2000 Eco ne possède pas d’afficheur à 7 segments, et
n’offre par conséquent aucune possibilité d’affichage d’état ou de diagnostic. Les LED de
signalisation sont différentes de celles du C2000 Standard.
LED jaune : tension d’alimentation
LED rouge : sortie TOR désactivée
LED verte : sortie TOR activée
4 Montage
Le barrage immatériel de sécurité C2000 Eco ne peut pas être fixé au moyen d’un support
de montage sur rotules. L’émetteur et le récepteur sont chacun montés avec deux
fixations latérales. Le montage est décrit au paragraphe 4.2 «Montage avec fixation
latérale» de la notice d’instructions «Barrage immatériel de sécurité C2000» de base.
Pour la commande des accessoires (cf. section 11.1 de la notice d’instructions du barrage
immatériel de sécurité C2000), s’assurer que seuls les deux articles ci-dessous soient
effectivement utilisés pour la fixation et le câblage du C2000 Eco :
système de fixation 6 avec fixation latérale
connecteur femelle M12 à 5 broches avec câble
C2000 Eco
Remarque
