SICK C2000 Eco User Manual

Capítulo 5 Suplemento Instr. de servicio
C2000 Eco
14 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 8011905/TI60/2010-02-12
Sujeto a cambio sin previo aviso
Instalación eléctrica y
configuración
E
5 Instalación eléctrica y configuración
Al realizar la instalación eléctrica de la cortina fotoeléctrica de seguridad C2000 Eco,
además de los datos incluidos en las instrucciones de servicio “Cortina fotoeléctrica de
seguridad C2000”, se ha de observar el cumplimiento de las siguientes indicaciones:
Para garantizar la seguridad CEM se tiene que conectar la tierra funcional.
Nº pin Color Designación Significado (I = entrada, O = salida)
Emisor
1 Marrón 24 V c.c. Alimentación de tensión U
B
2 Blanco Test
I: autotest del equipo
0 V = emisor inactivo
24 V = emisor activo
3 Azul GND 0 V c.c., alimentación de tensión
4 Negro nc Reservado
5 Gris Pantalla Tierra funcional
Receptor
1 Marrón 24 V c.c. Alimentación de tensión U
B
2 Blanco OSSD 1 O: salida de aviso 1
3 Azul GND 0 V c.c., alimentación de tensión
4 Negro OSSD 2 O: salida de aviso 2
5 Gris Pantalla Tierra funcional
5.1 Configuración del equipo
La configuración del equipo está descrita en los siguientes capítulos de las instrucciones
de servicio “Cortina fotoeléctrica de seguridad C2000”:
 capítulo 5.4.1 Configuración del autotest del equipo
 capítulo 5.4.2 Configuración del test cíclico del sistema
 las funciones
 codificación de haces
 EDM (chequeo externo de contactores)
 RES (bloqueo de rearme)
no están disponibles en la cortina fotoeléctrica de seguridad C2000 Eco.

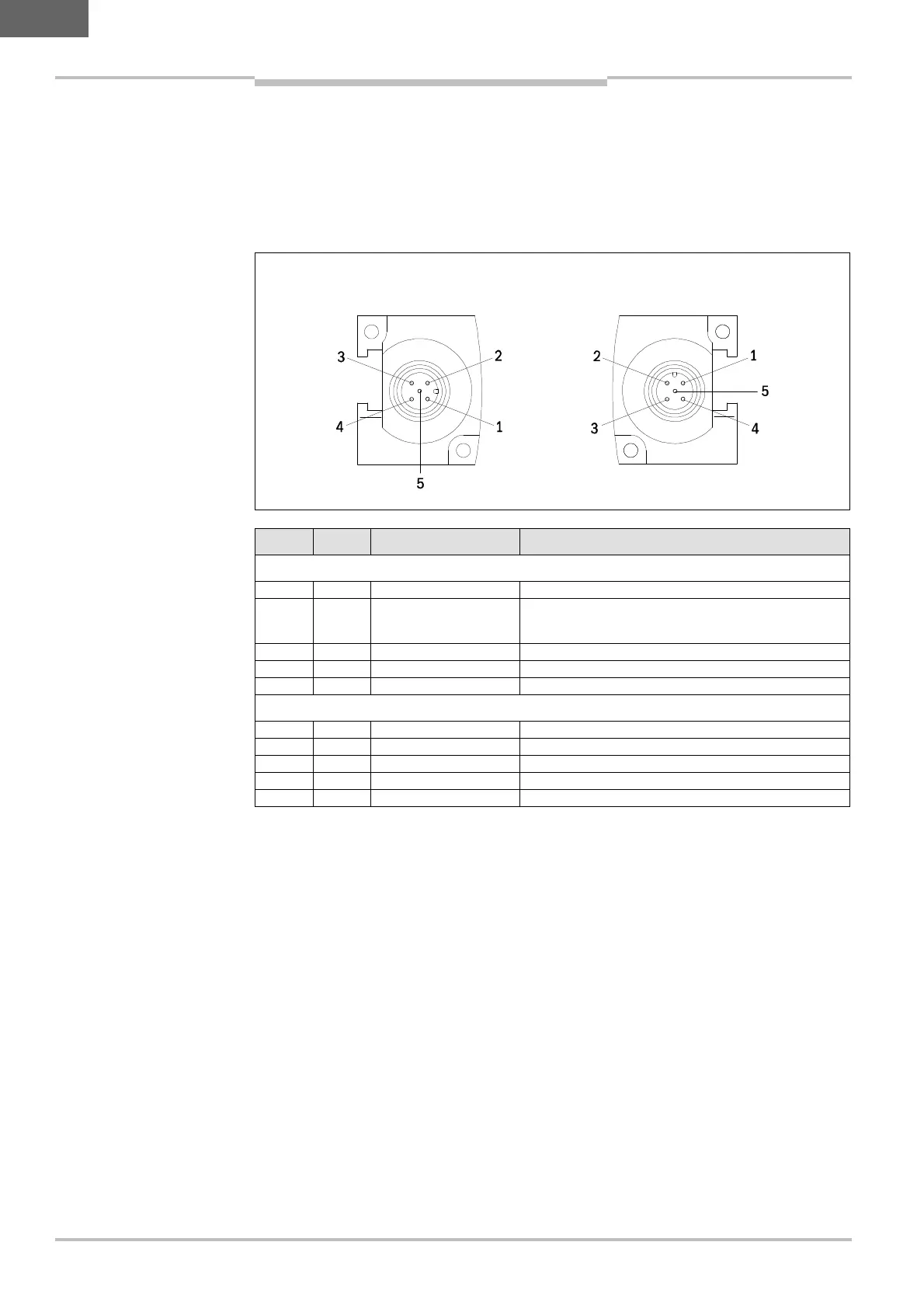

Fig.
2
:
Disposición de pines
conector macho M12 de
5 pines
Tab.
1
:
Ocupación de pines
Emisor
Receptor
