Suplemento Instr. de servicio Capítulo 6
C2000 Eco
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos 15
Sujeto a cambio sin previo aviso
Croquis de dimensiones
E

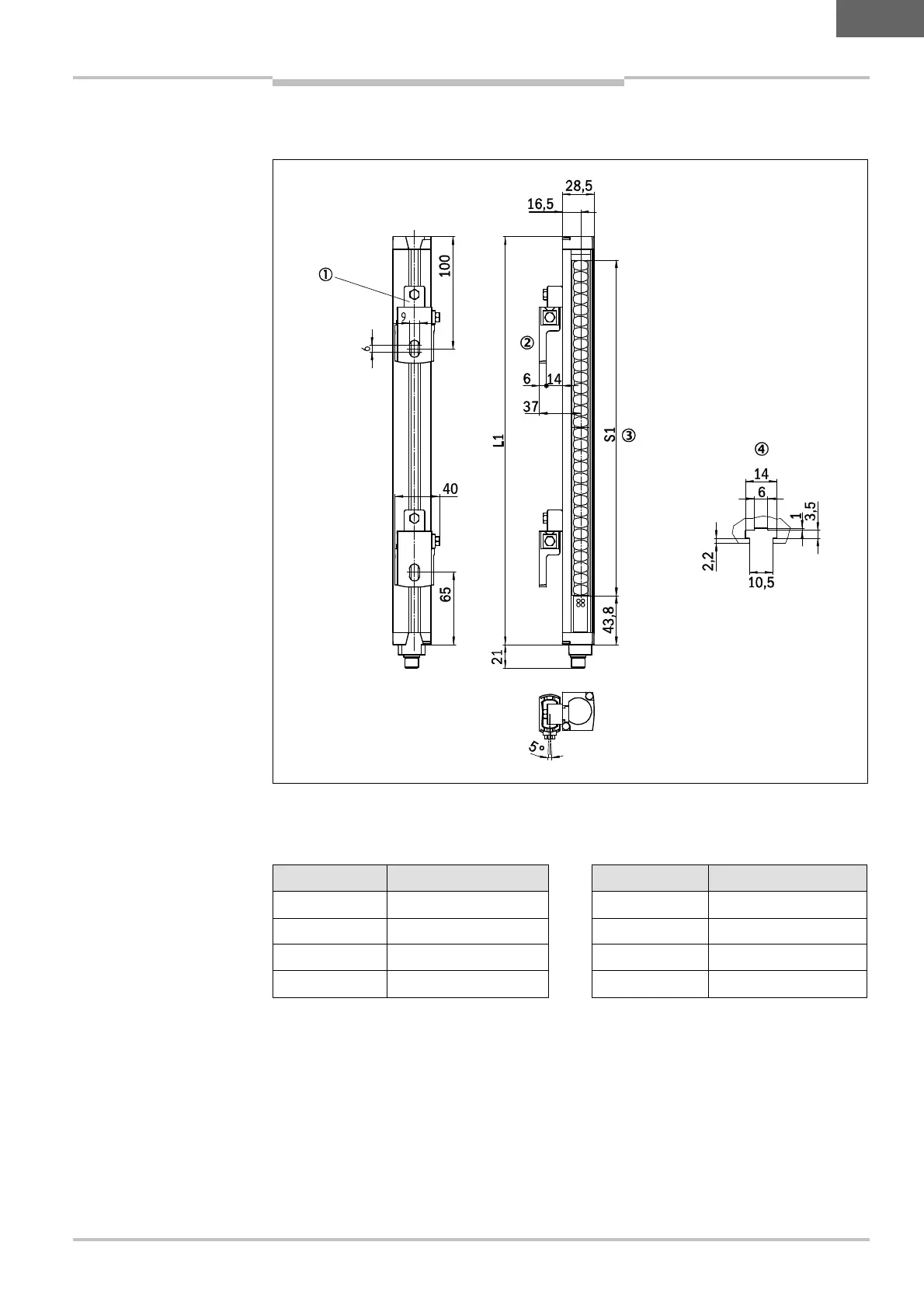

6 Croquis de dimensiones
Escuadra de fijación 6 Altura del campo de protección
Tornillo hexagonal M8 DIN 933 con arandela
DIN 9021 (no está incluido en el suministro)
Ranura con tuerca corrediza para montaje
lateral
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
nes y medidas mecánicas
C2000 Eco, emisor (receptor
de simetría complementaria),
soporte lateral, alturas del
campo de protección
S1 = 150 … 1200 mm
Aprox.
