Addendum Istruzioni per l’uso Capitolo 6
C2000 Eco
8011905/TI60/2010-02-12 © SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati 39
Contenuti soggetti a modifiche senza preavviso

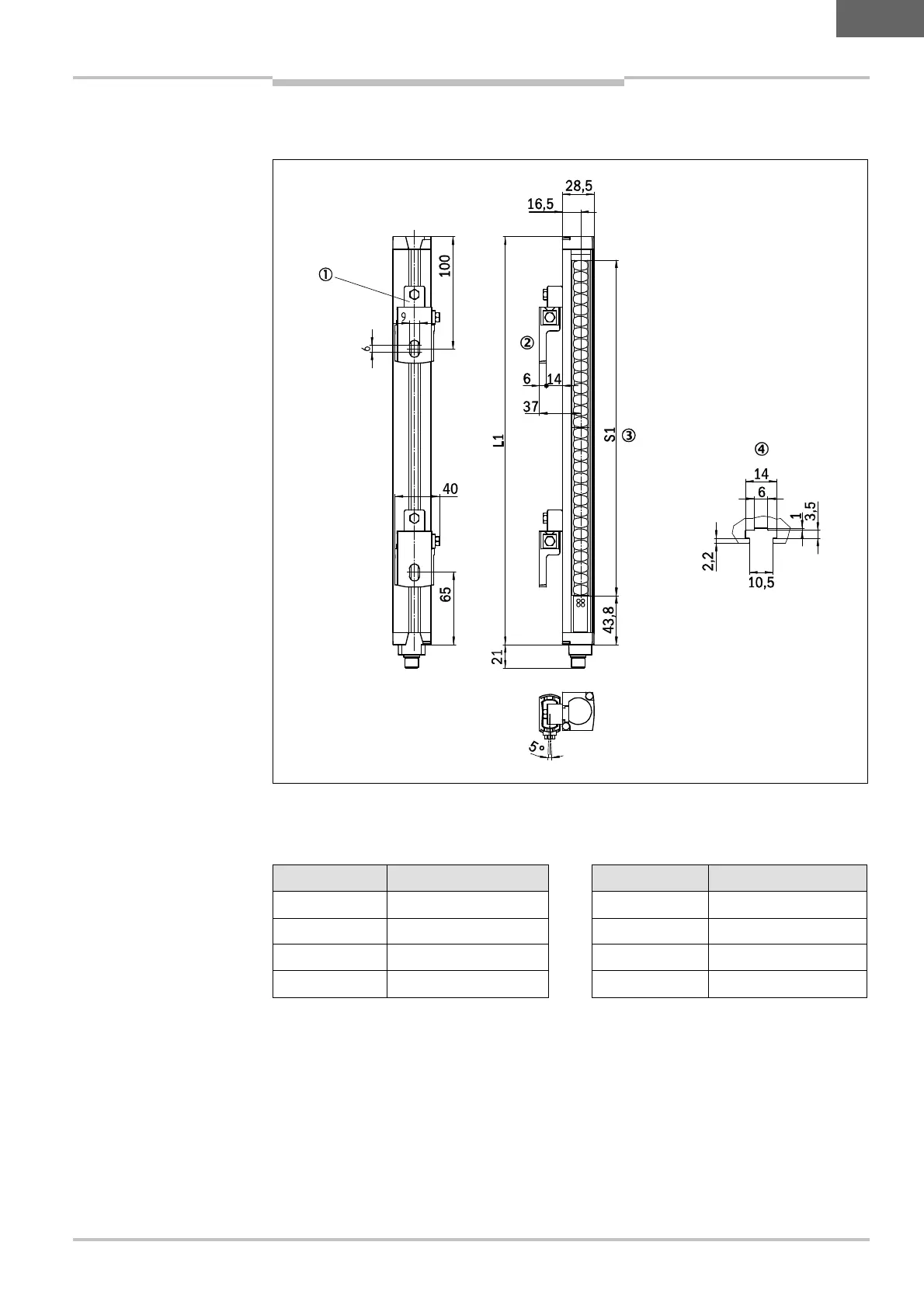

Disegni quotati
I
6 Disegni quotati
Set di fissaggio 6 Altezza del campo protetto
Bullone esagonale M8 DIN 933 con rondella
DIN 9021 (non fa parte della fornitura)
Scanalatura tassello per montaggio su guida
laterale
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
dimensioni meccaniche della
C2000 Eco, proiettore (rice-
vitore in simmetria), supporto
su guide laterali, altezze del
campo protetto
S1 = 150 … 1200 mm
