Schémas cotés
F
6 Schémas cotés
 Système de fixation 6  Hauteur de champ de protection
 Vis hexagonale M8 DIN 933 avec rondelle
DIN 9021 (non inclus sur la liste de colisage)
 Rainure pour écrous coulissants pour montage
latéral
S1 L1 S1 L1
150 246 750 816
300 364 900 967
450 515 1050 1117
600 666 1200 1266
Fig.
3
:

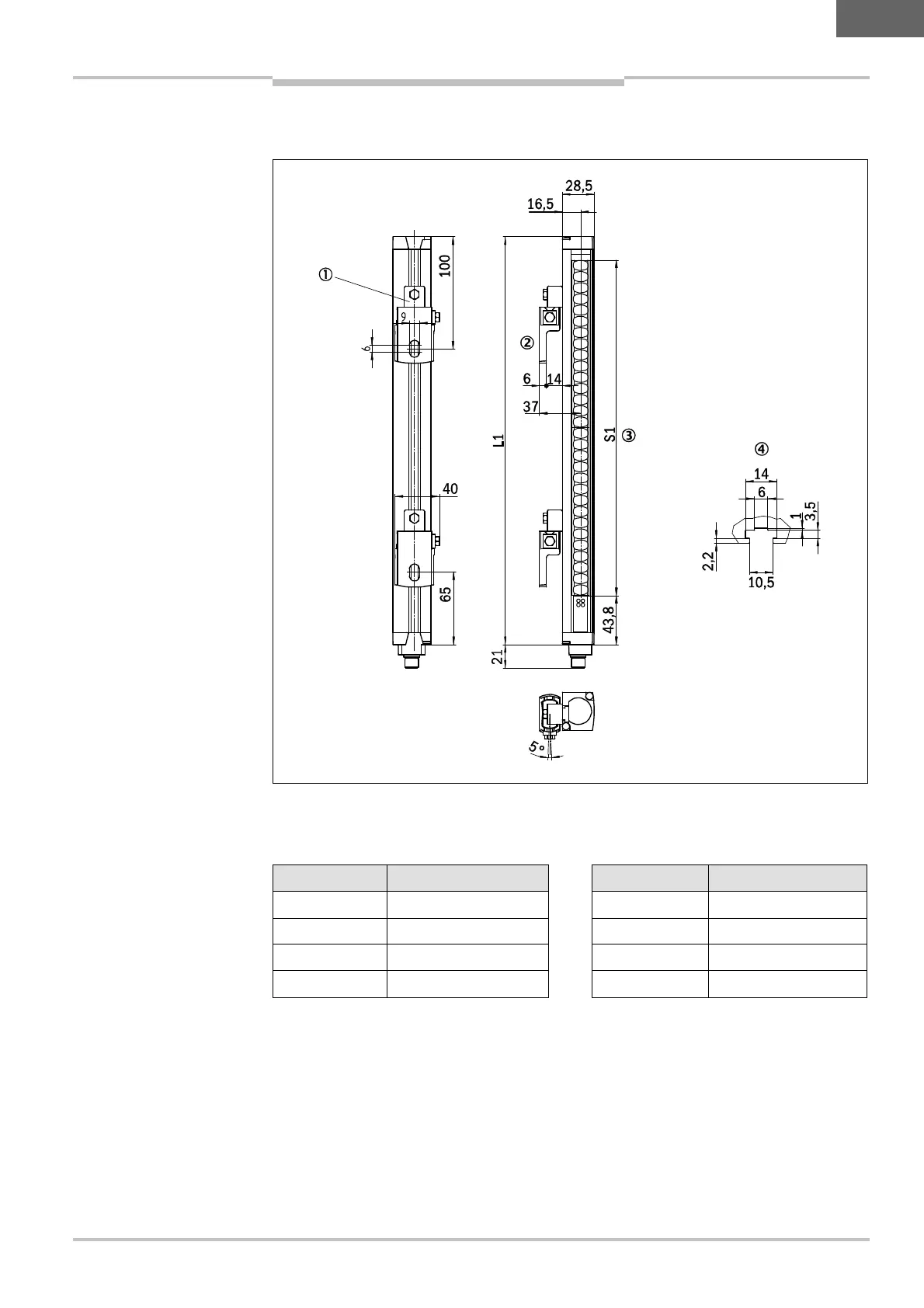

Plans et cotes d’en-
combrement C2000 Eco,
émetteur (le récepteur est in-
versé), fixation latérale, hau-
teurs de champ de protection
S1 = 150 … 1200 mm
