Kapitel 9 Betriebsanleitung
DME4000
56 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 8014584/ZN33/2017-07
Anhang
9.6.3 Datenaustausch

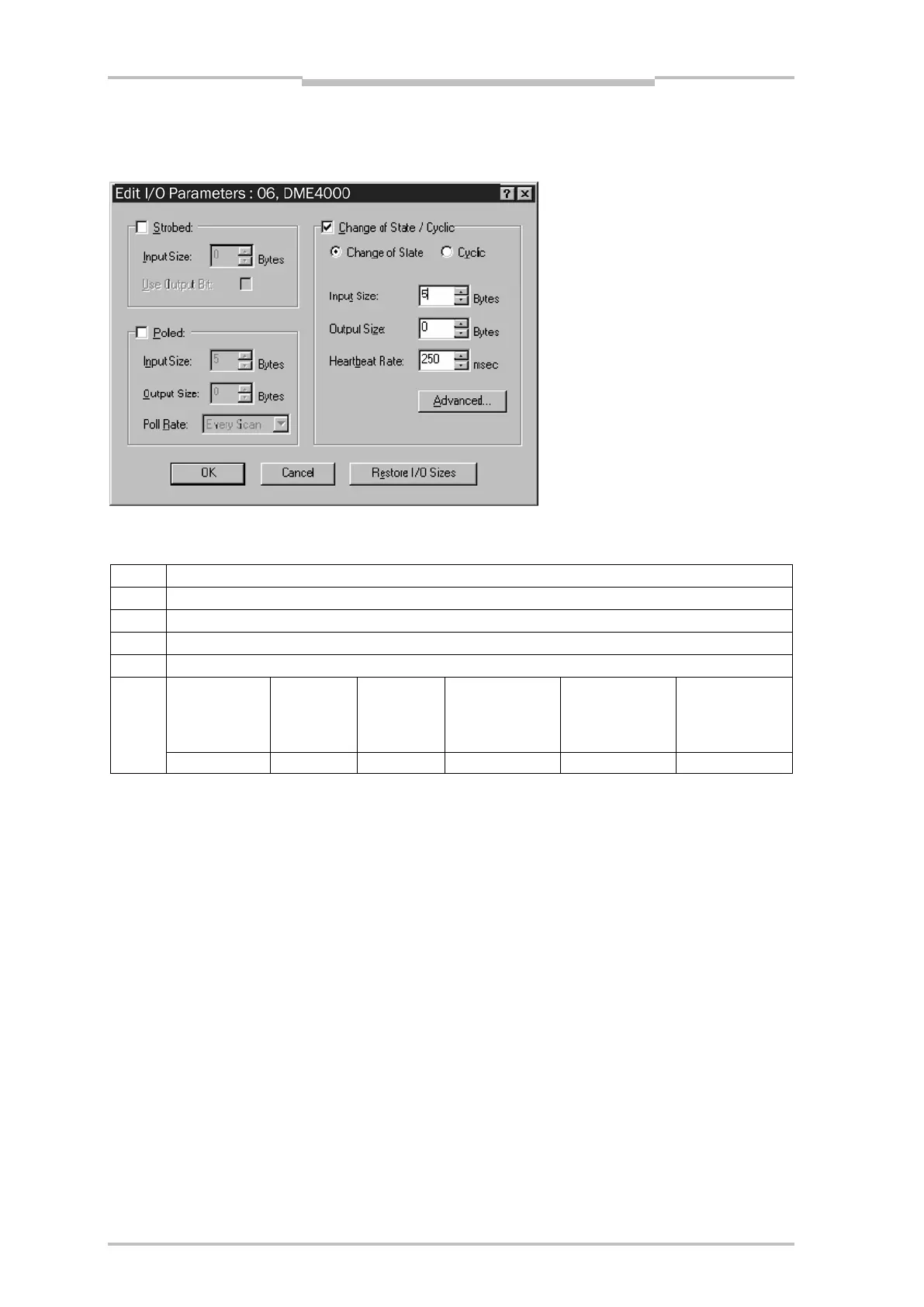

Die Art des Datenaustausches wird im Fenster „Edit I/O Parameters“ eingestellt:
Es werden 5 Byte Daten gesendet, in Byte 0 bis 3 wird der Messwert dargestellt, Byte 4 sind Diagnose-
daten:
Byte
0
Position Value (low Byte Attribute 10)
1
Position Value
2
Position Value
3
Position Value (high Byte Attribute 10)
4
Laser on: 1
Laser off: 0
MF1
active: 1
MF1 not
active: 0
MF2
active: 1
MF2 not
active: 0
Reserved by
DeviceNet
Warning: 1
No warning: 0
Alarm: 1
No Alarm: 0
7
6
5
4, 3, 2
1
0
Warnung:
Hier werden alle Vorausfallmeldungen als Sammelmeldung ausgegeben:
Übertemperatur
Verschmutzung
Laservorausfallmeldung
Alarm:
Plausibilitätsfehler signalisiert, da keine Messung möglich ist, parallel wird Messwert 0 ausgegeben.
9.6.4 Polled Mode
Der Prozessdatenaustausch zwischen DME4000 und DeviceNet-Master erfolgt standardmäßig über
eine Polled I/O connection. Dabei werden die Slaves zyklisch vom Master abgefragt.
9.6.5 Change of State Mode
Im Change of State Mode (COS/Delta) werden Daten zyklisch gesendet oder wenn der Wert des Para-
meters Delta überschritten wird.
9.6.6 Parameter Offset und Preset
Der Parameter Offset wird bei Auslösen der Presetfunktion überschrieben. Funktionsweise des Preset
siehe Kapitel 9.1 „Preset
