Kapitel 9 Betriebsanleitung
DME4000
54 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 8014584/ZN33/2017-07
9.6 DeviceNet
9.6.1 Allgemeines
Die Vendor ID des DME4000-xx4 und DME4000-xx5 (DeviceNet) ist 808.
Der DeviceNet-Typ (Generic Type) ist 0.
Der Produktcode ist 3-stellig:
DME4000-xx4 hat den Produktcode 4
DME4000-xx5 hat den Produktcode 5
Grundlage ist die DeviceNet-Spezifikation 2.0, Errata 5.
Der Produktname ist „DME4000“.
9.6.2 Konfiguration
Die Konfiguration und Inbetriebnahme des DME4000 als DeviceNet-Slave wird anhand der Alan-
Bradley-Software „RS Networx for DeviceNet (Revision 4.12)“ gezeigt:
Vorgehensweise:
DME4000-xx4
8-poligen M16-Gerätestecker aufstecken und anschließen.
5-poligen M12-DeviceNet-Stecker aufstecken und anschließen.
DME4000-xx5
5-poligen M12-DeviceNet-Stecker aufstecken und anschließen.
ESD-Datei von der mitgelieferten Diskette importieren.
Tools/EDS-Wizzard anklicken und den Anweisungen des EDS Wizzard folgen.
Im Folder „...\DeviceNet\Vendor\SICKAG\GenericDevice“ erscheint das DME4000.

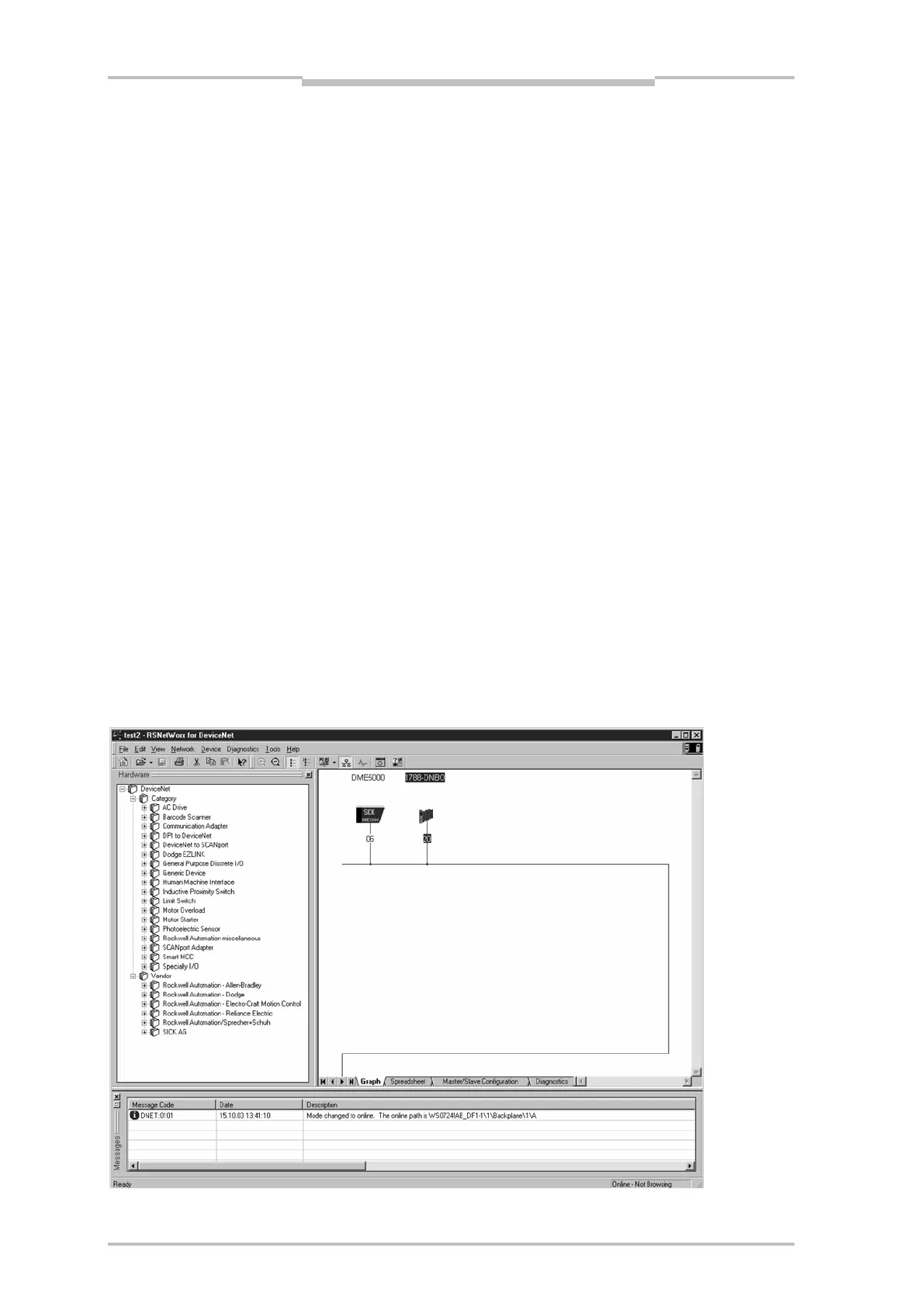

Mit dem Mauszeiger an den Bus anhängen (siehe Screenshot).
Mit Doppelklick auf die Adresse (hier 06) die Slaveadresse einstellen. Die Baudrate muss ebenfalls
übereinstimmen.
