SICK DME4000 - Verdrahtungshinweise

Betriebsanleitung Kapitel 4
DME4000
8014584/ZN33/2017-07 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 21
Inbetriebnahme

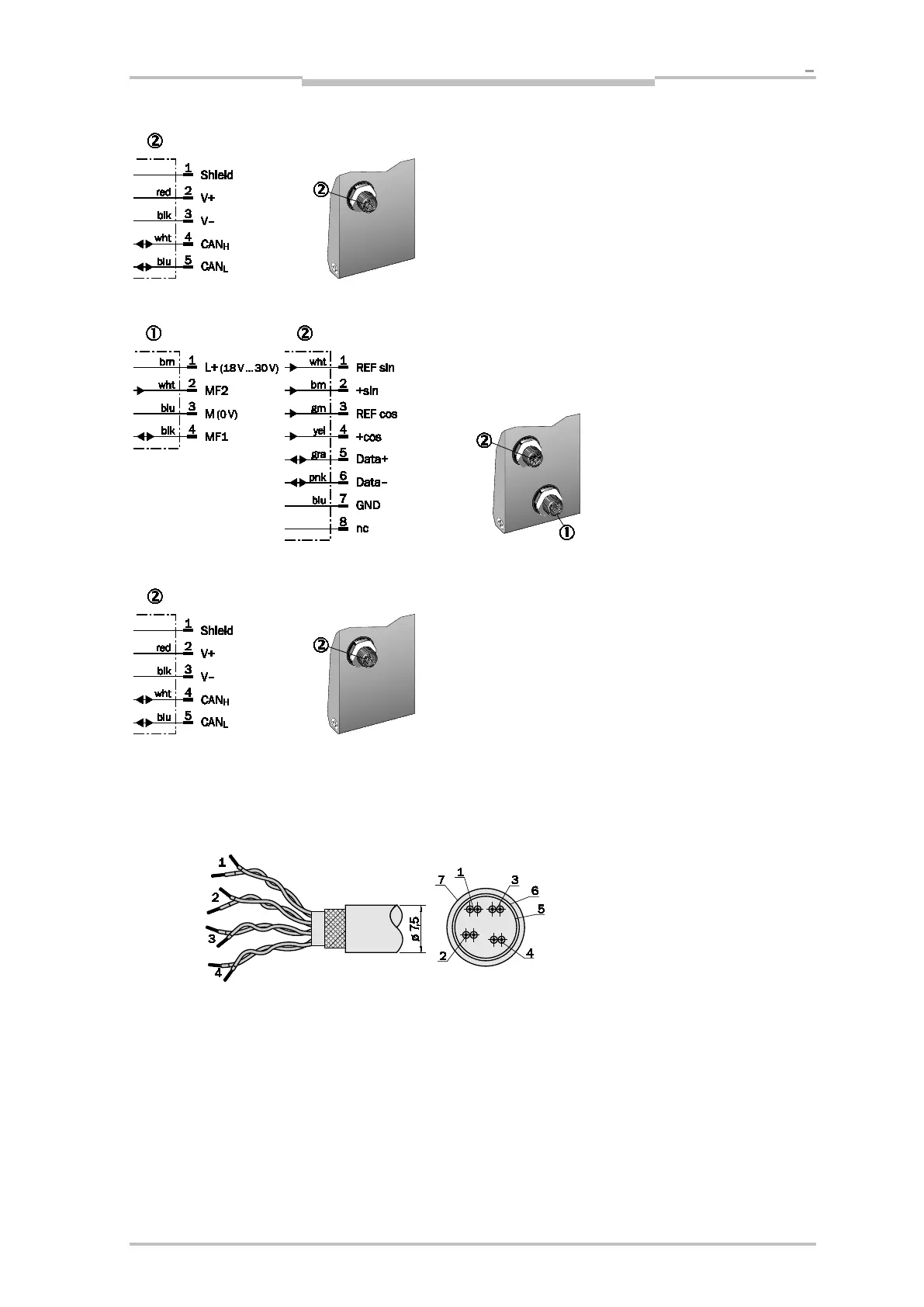

Abbildung 4-8 – Anschlussschema DME4000-xx5 (DeviceNet M12-Stecker)
Abbildung 4-9 – Anschlussschema DME4000-xx7 (Hiperface M12-Stecker)
Abbildung 4-10 – Anschlussschema DME4000-xx9 (CANopen M12-Stecker)
4.2.1 Verdrahtungshinweise
Legende:
1 = Adernpaar blk/wht
2 = Adernpaar red/vio
3 = Adernpaar pnk/gra
4 = Adernpaar brn/blu
5 = Isolierfolie
6 = Schirm
7 = PUR-Mantel
Abbildung 4-11 – LTG-2308-MW, Bestell-Nr. 6026292
zu 4
Paaren
ve
rseilt
