Kapitel 4 Betriebsanleitung
DME4000
22 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 8014584/ZN33/2017-07
Eine sichere Datenübertragung ist bei Verwendung von abgeschirmten Leitungen mit zwei paarweise
verdrillten Adern gegeben. Ein einwandfreies und vollständiges Schirmkonzept ist für die störungsfreie
Datenübertragung erforderlich. Speziell muss auf die Erdung des Kabelschirmes an Schaltschrank und
DME4000 geachtet werden. Der Kabelschirm des vorkonfektionierten Kabels ist mit dem Metallstecker
und damit mit dem DME4000-Gehäuse verbunden. Der Kabelschirm am Schaltschrank muss großflä-
chig mit der Betriebserde verbunden werden. Potenzialausgleichströme über den Kabelschirm sind
durch ein geeignetes Massekabel zu vermeiden. Die Schirme der PROFIBUS-Leitungen sind über die
PROFIBUS-Stecker miteinander verbunden.

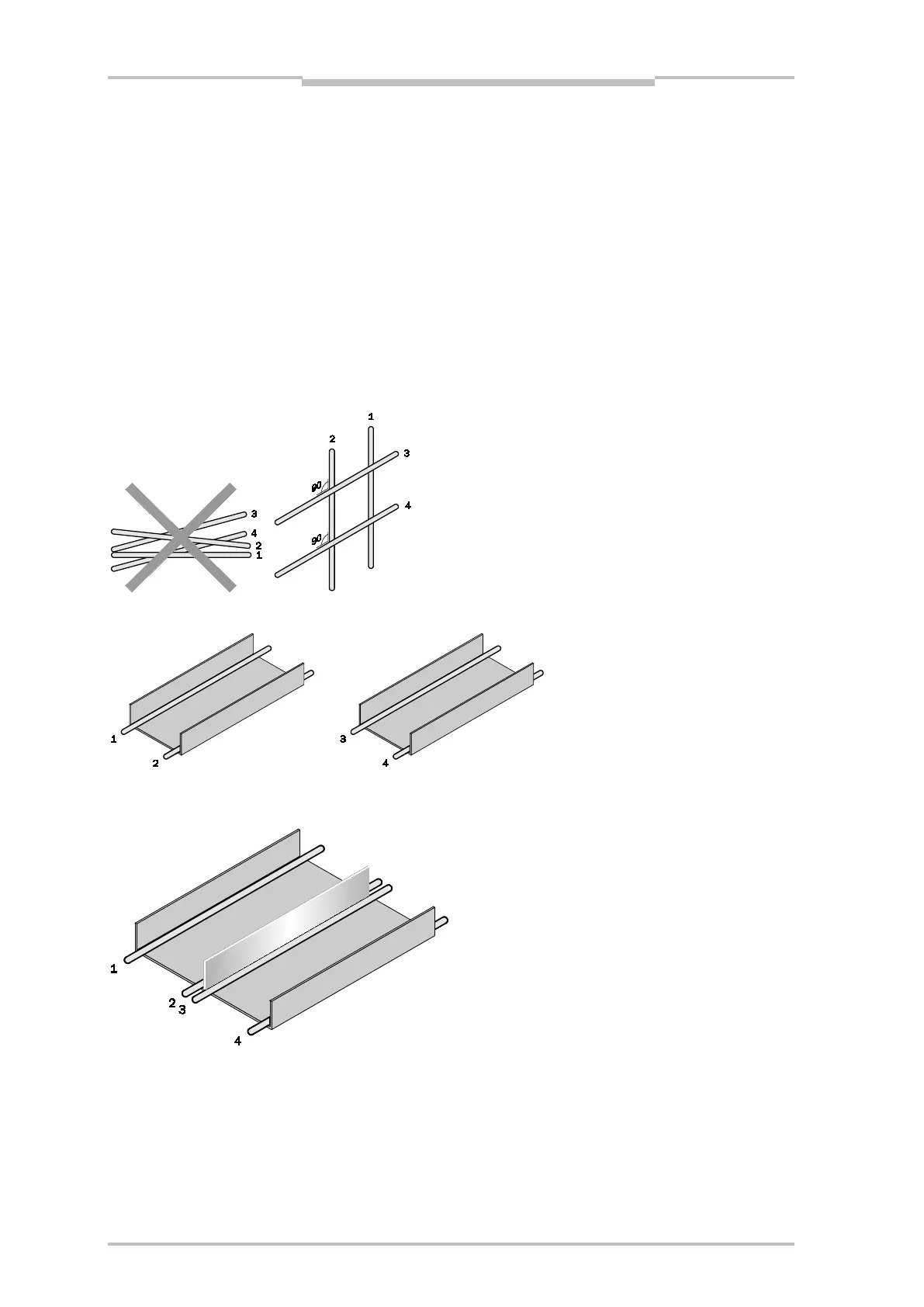

Legende Kabelgruppen Abbildung 4-12 – Abbildung 4-14:
1 =sehr störempfindliche Leitungen (analoge Messleitungen)
2 =störempfindliche Leitungen (Sensorkabel, Kommunikationssignale, Busleitungen)
3 =Störquellen-Leitung (Steuerkabel für induktive Lasten, Motorbremsen)
4 =stark störende Leitungen (Ausgangskabel von Frequenzumrichtern, Versorgung von
Schweißanlagen, Leistungskabel)
Abbildung 4-12 – Leitungen der Gruppe 1, 2 und 3, 4 rechtwinklig kreuzen
Abbildung 4-13 – Ideal: Leitungen in verschiedenen Kabelkanälen verlegen
Abbildung 4-14 – Alternativ: Leitungen durch metallischen Trennsteg trennen
