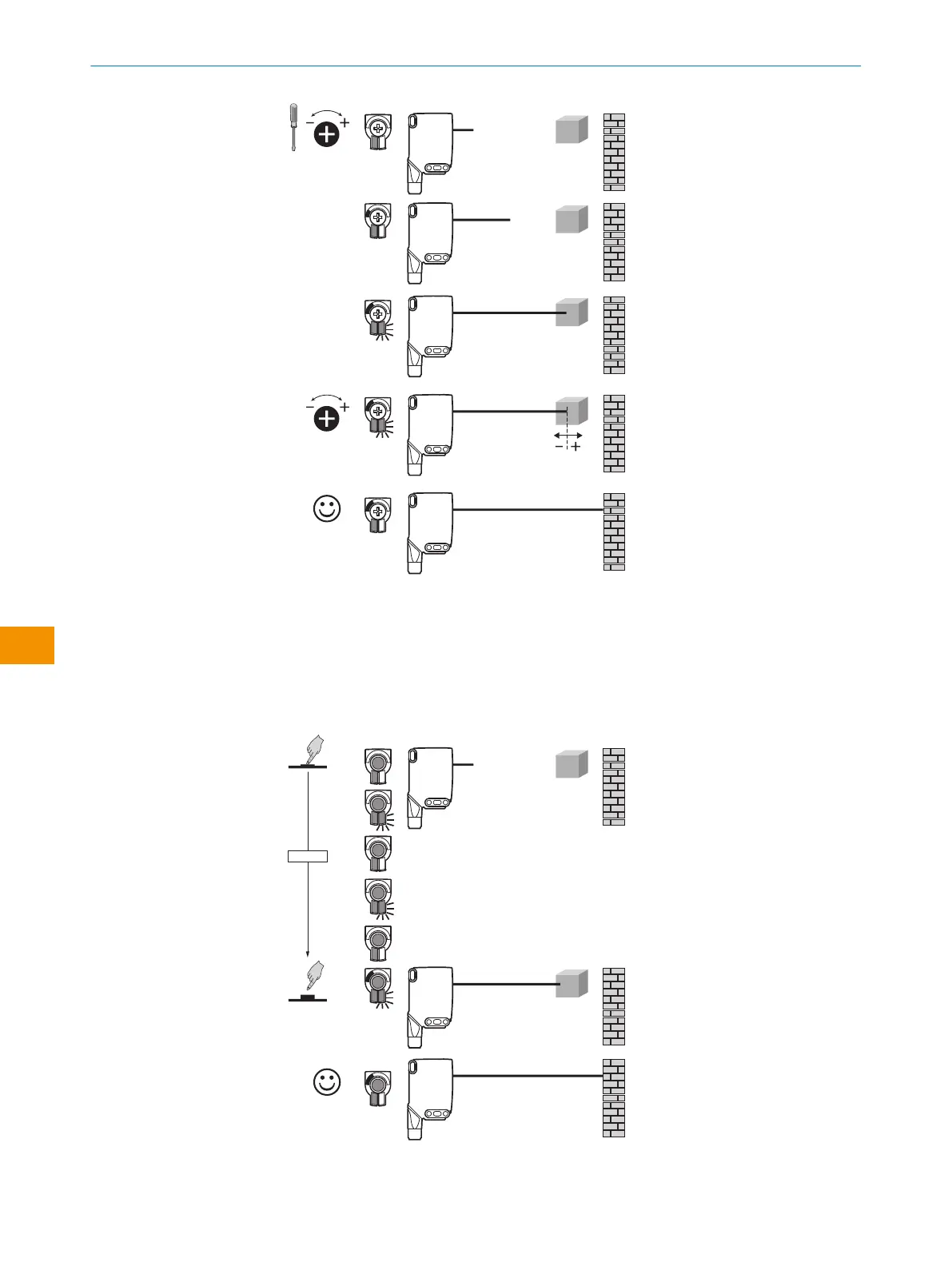

Figura 8: WTS26x-xxxxxx1xAxx, impostazione della distanza di lavoro con potenziometro
WTS26x-xxxxxx3xAxx con pulsante teach-in:
Premendo il pulsante teach-in (circa 1-3sec.) viene impostata la distanza di lavoro. Si
raccomanda di collocare la distanza di lavoro nell’oggetto, vedi ad es. Immagine 10. In
seguito all’impostazione della distanza di lavoro, allontanare l’oggetto dalla traiettoria
del raggio, lo sfondo viene quindi soppresso. L’uscita digitale cambia (tabella 4).
1...3 sec.
1
2
Figura 9: WTS26x-xxxxxx3xAxx, impostazione della distanza di lavoro con pulsante teach-in
