SICK WTS26P - Instalacja Elektryczna; Montaż

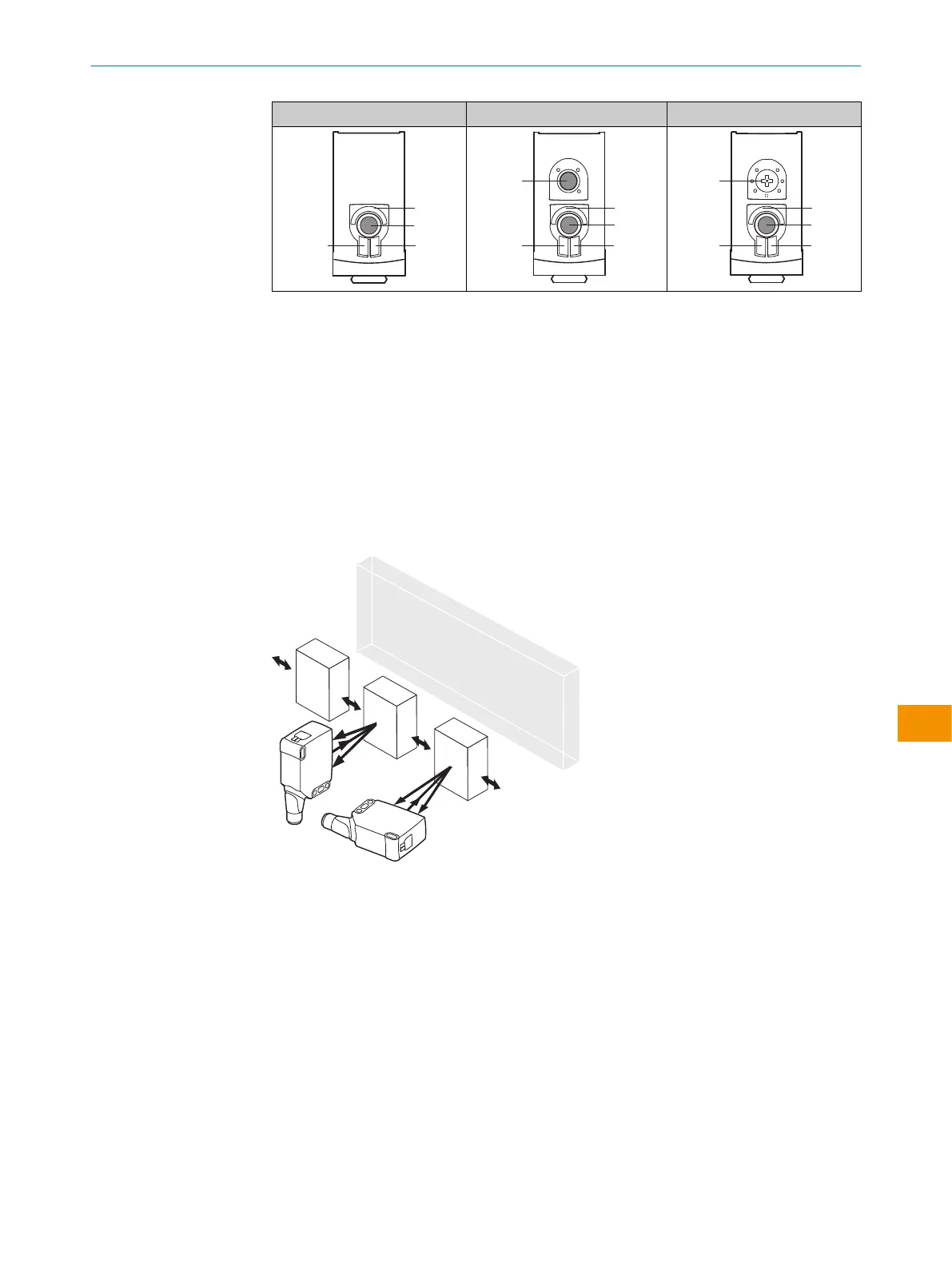

WTS26x-xxxxxx30 WTS26x-xxxxxx31 WTS26x-xxxxxx32
2
1
4
3
2
1
3
4
6
2
1
3
4
5
1
BluePilot niebieski: wskaźnik zasięgu
2
Element przyciskowo-obrotowy / potencjometr / przycisk Teach: ustawianie zasięgu
3
Żółty LED: status odbioru światła
4
Zielony LED: napięcie zasilające aktywne
5
Element przyciskowo-obrotowy: ustawianie funkcji czasowych
6
Przycisk Teach: ustawienie – aktywny na jasno/ciemno
4 Montaż
Zamontować czujnik wodpowiednim uchwycie montażowym (patrz oferta akcesoriów
SICK).
Należy zwrócić uwagę na preferowane ustawienie czujnika względem kierunku ruchu
obiektu, patrz rysunek 1.
Rysunek 1: Ustawienie czujnika względem kierunku obiektu
Zwrócić uwagę na maksymalny dopuszczalny moment dokręcenia czujnika wynoszący <
1.3Nm.
5 Instalacja elektryczna
Podczas podłączania czujniki muszą być odłączone od napięcia. Wzależności od typu
przyłącza należy przestrzegać poniższych informacji:
– Przyłącze wtyku: zwracać uwagę na przyporządkowanie styków
– Przewód: kolor żyły
Podłączyć lub włączyć zasilanie elektryczne dopiero po podłączeniu wszystkich połą‐
czeń elektrycznych.
Objaśnienia dotyczące schematu elektrycznego (poniższe tabele):
INSTRUKCJA EKSPLOATACJI
8020355.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTS26
133
Z zastrzeżeniem zmiany bez powiadomienia
pl
