SICK WTS26P - Installazione Elettrica; Montaggio

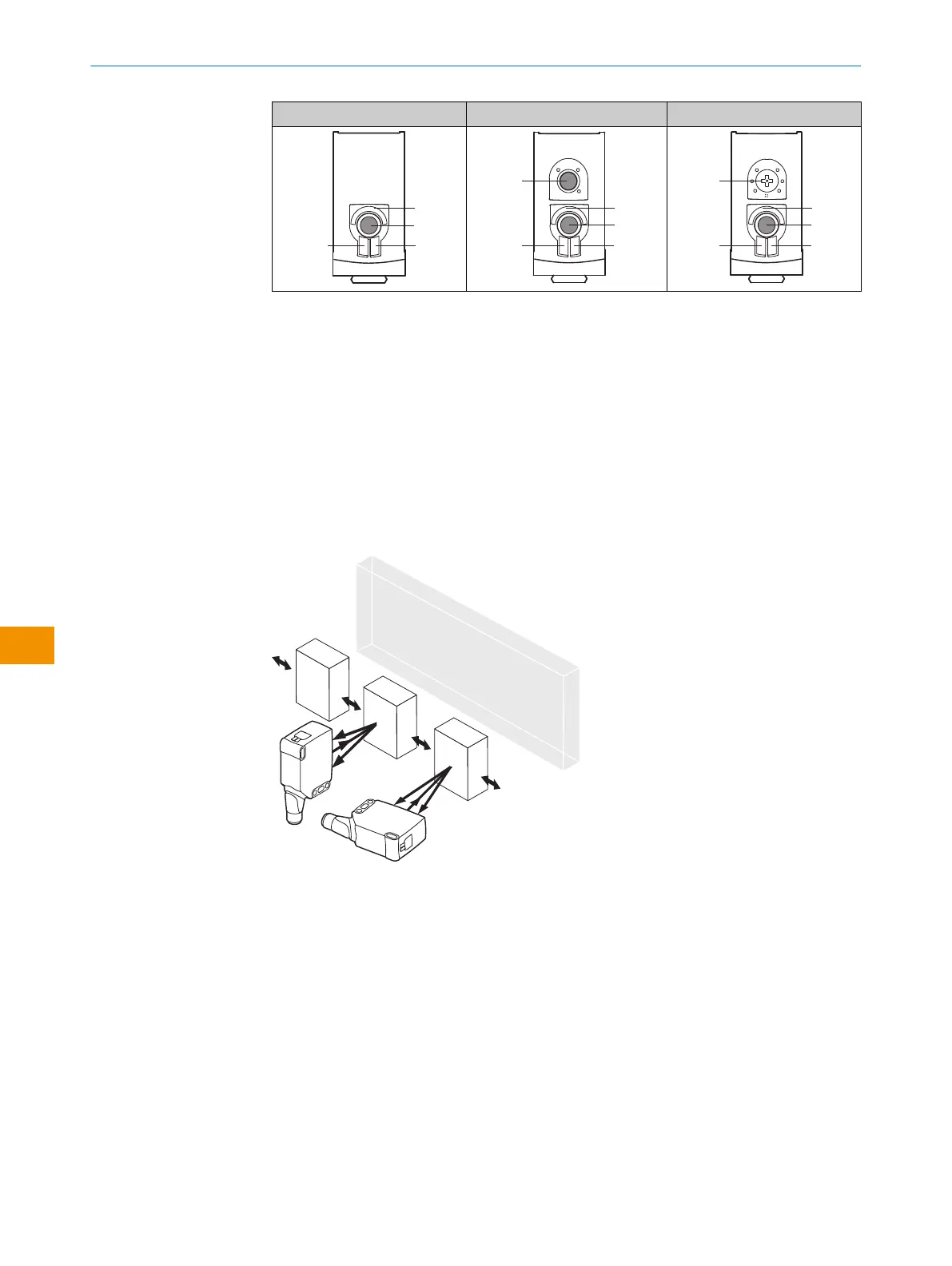

WTS26x-xxxxxx30 WTS26x-xxxxxx31 WTS26x-xxxxxx32
2
1
4
3
2
1
3
4
6
2
1
3
4
5
1
BluePilot blu: visualizzazione distanza di lavoro
2
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della distanza di lavoro
3
LED giallo: stato ricezione luce
4
LED verde: tensione di alimentazione attiva
5
Elemento a pressione-rotazione: impostazione delle funzioni temporali
6
Pulsante teach: Impostazione funzionamento light on/dark on
4 Montaggio
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
Osservare l’orientamento preferito del sensore rispetto alla direzione di movimento
dell’oggetto; fare riferimento a figura 1.
Figura 1: Orientamento del sensore rispetto alla direzione dell’oggetto
Rispettare la coppia di serraggio massima consentita del sensore di < 1.3Nm.
5 Installazione elettrica
Il collegamento dei sensori deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono rispettare le seguenti informazioni:
– Collegamento a spina: osservare la configurazione dei pin
– Cavo: colore filo
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione di tensione.
Spiegazioni dello schema di collegamento (tabelle seguenti):
Allarme = uscita allarme
