Health
Выход Health: датчик (WTS26) оснащён выходом сигнала предварительного сообще‐
ния об отказе («Health» на схеме подключения [см. таблица 3]), который извещает об
ограниченной эксплуатационной готовности датчика или обрыве кабеля. Возможные
причины: загрязнение датчика, датчик разрегулирован, повреждение кабеля. В хоро‐
шем состоянии: ВЫСОКИЙ (1), при сильном загрязнении или при обрыве кабеля
НИЗКИЙ (0). При этом мигает жёлтый светодиодный индикатор.
Тестовый вход
Тестовый вход: датчики WTS26 имеют тестовый вход («TE» или «Test» на схеме под‐
ключения [см. таблица 2]), с помощью которого можно выключить излучатель и
тем самым проверить исправность функционирования датчика: при использовании
линейных розеток со светодиодными индикаторами следите за правильным подклю‐
чением тестового входа TE.
При обнаружении объекта активировать тестовый вход (см. схему подключения [см.
таблица 2]).
Светодиод излучателя отключается / моделируется, что объект не распознан.
Для проверки функционирования использовать таблица 5. Если характер поведе‐
ния переключающего выхода не соответствует изображению, проверить условия
эксплуатации, см. "Устранение неисправностей", страница 187.

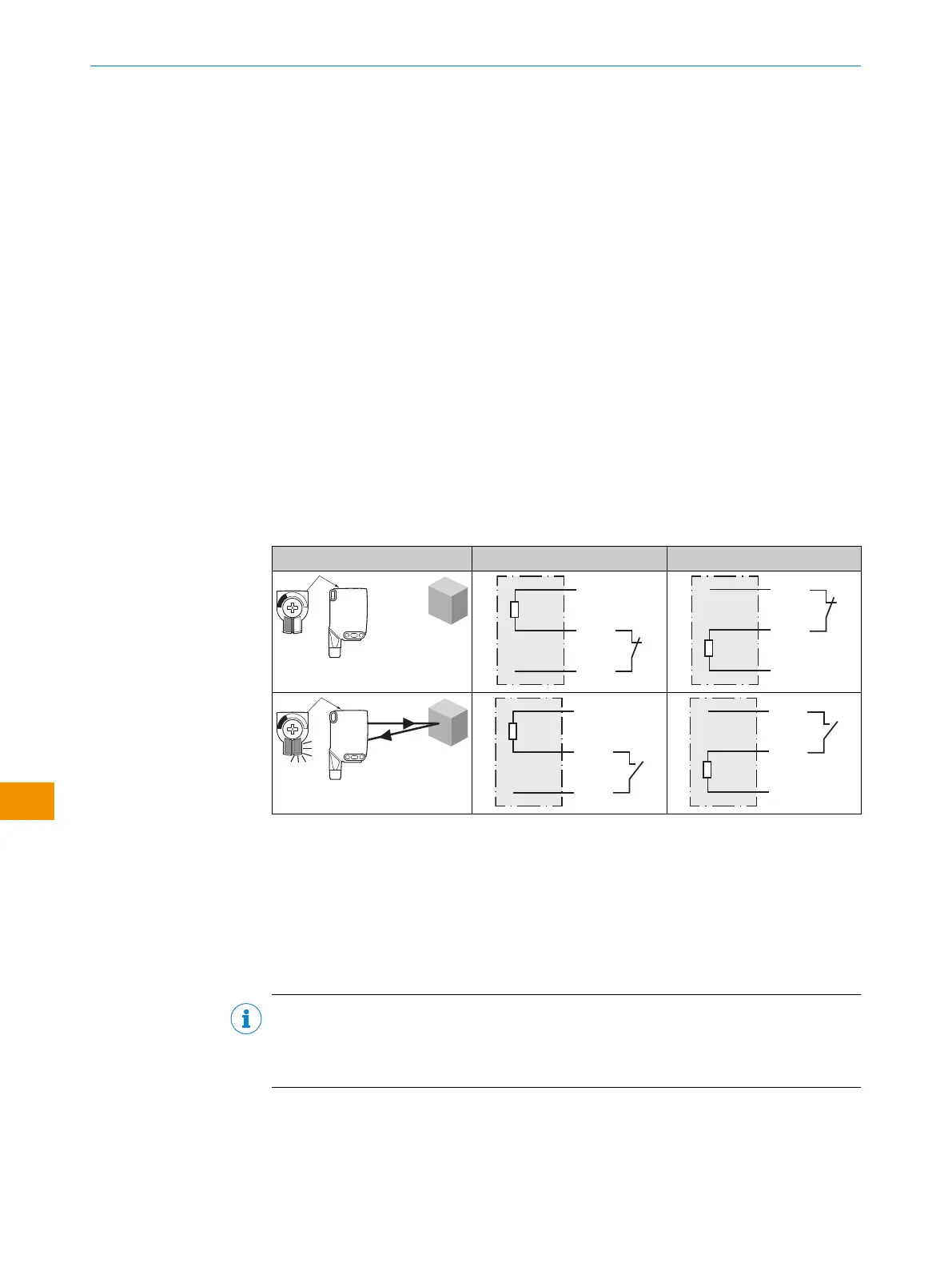

Таблица 5: Test
Test → M Test → L+
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Ввод в эксплуатацию
7.1 Выравнивание
WTS26: направьте датчик на объект. Выберите такую позицию, чтобы красный луч
излучаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель)
на датчике должно быть полностью свободным [см. рисунок 2].
УКАЗАНИЕ
Для датчиков WTS26: если детекция объектов осуществляется сверху, мы рекомен‐
дуем установку датчика под наклоном для предотвращения полного отражения от
зеркальной поверхности, см. рисунок 10.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
178
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTS26 8020355.1GI9/2022-07-13 | SICK
Возможны изменения без уведомления
ru
