Wyjście Health: czujnik (WTS26) jest wyposażony wwyjście prewencyjnych komunika‐
tów ostrzegawczych („Health” na schemacie elektrycznym [patrz tabela 3]), które zgła‐
sza alarm, jeśli gotowość do pracy czujnika jest ograniczona lub jeśli przewód jest prze‐
rwany. Możliwe przyczyny: zabrudzenie czujnika , niewyregulowany czujnik, uszkodzony
przewód. Wstanie prawidłowym: HIGH (1), przy zbyt dużym zabrudzeniu lub przerwaniu
przewodu LOW (0). Miga wówczas żółty wskaźnik LED.
Wejście testowe
Wejście testowe: czujniki WTS26 są wyposażone wwejście testowe („TE” lub „Test”
na schemacie elektrycznym [patrz tabela 2]), umożliwiające wyłączenie czujnika, atym
samym sprawdzenie, czy działa on prawidłowo: wprzypadku użycia gniazd przewodu
ze wskaźnikami LED należy zwrócić uwagę, czy wejście testowe jest odpowiednio przy‐
porządkowane.
Jeśli obiekt zostanie wykryty, aktywować wejście testowe (patrz schemat elektryczny
[patrz tabela 2]).
Dioda nadawcza LED jest wyłączana lub symulowany jest brak wykrycia obiektu. Wcelu
sprawdzenia działania należy skorzystać zgrafiki tabela 5. Jeśli zachowanie wyjścia
przełączającego nie jest zgodne zgrafiką, sprawdzić warunki eksploatacji, patrz "Diag‐
nostyka błędów", strona 144.

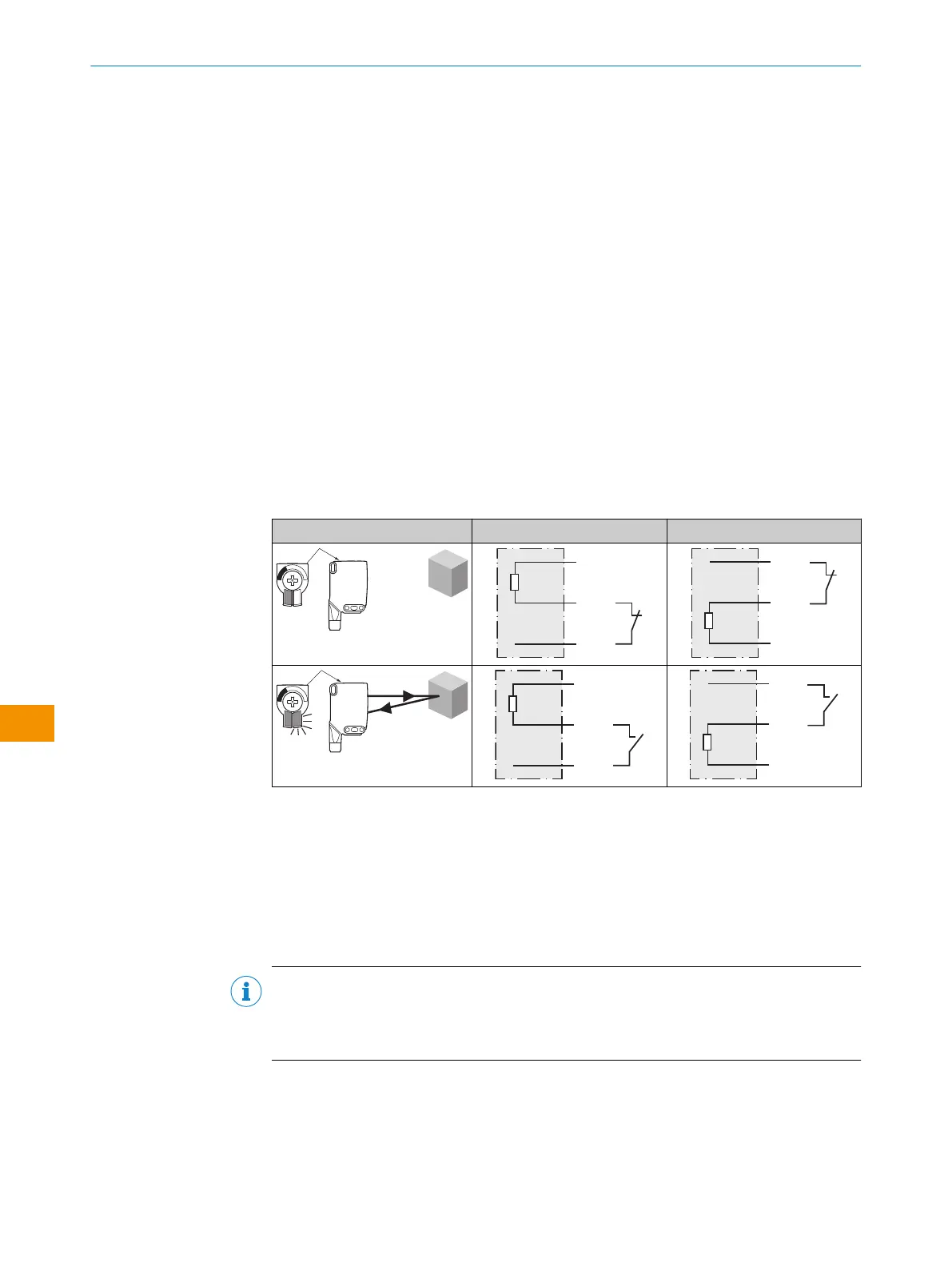

Tabela 5: Test
Test → M Test → L+
7 Uruchomienie
7.1 Ustawianie
WTS26: ustawić czujnik na obiekt. Wybrać taką pozycję, aby czerwona wiązka nadajnika
trafiała wśrodek obiektu. Zwrócić uwagę, aby otwór optyczny (szyba przednia) czujnika
był całkowicie odkryty [patrz rysunek 2].
WSKAZÓWKA
W przypadku WTS26: jeśli detekcja obiektów odbywa się od góry, zalecamy nachylony
montaż czujnika, aby uniknąć całkowitego odbicia ze względu na powierzchnię odbija‐
jącą światło, patrz rysunek 10.
