Saída de alarme: o sensor (WTS26) dispõe de uma saída de pré-aviso de falha
(“Health” no esquema de conexões [ver tabela 3]), que avisa quando o sensor está
com operacionalidade restrita ou se o cabo está interrompido. Causas possíveis:
sujeira do sensor , sensor está desajustado, cabo está danificado. No estado OK: HIGH
(1), em caso de forte ensujamento ou interrupção do cabo LOW (0). O indicador LED
amarelo está intermitente.
Entrada de teste
Entrada de teste: Os sensores WTS26 dispõem de uma entrada de teste (“ET” ou
“Teste” no esquema de conexões [ver tabela 2]), através da qual o emissor é desligado,
permitindo assim a verificação do funcionamento correto do sensor: ao utilizar conec‐
tores fêmea do cabo com indicadores LED, certificar-se de que a ET tenha o pin-out
adequado.
Quando o objeto for detectado, ativar a entrada de teste (ver o esquema de conexões
[ver tabela 2]).
O LED emissor é desligado ou há a simulação de que nenhum objeto foi detectado.
Para verificar a função, recorrer aos tabela 5. Se a saída digital não se comportar
de acordo com o gráfico, verificar as condições de uso, ver "Eliminação de falhas",
página 165.

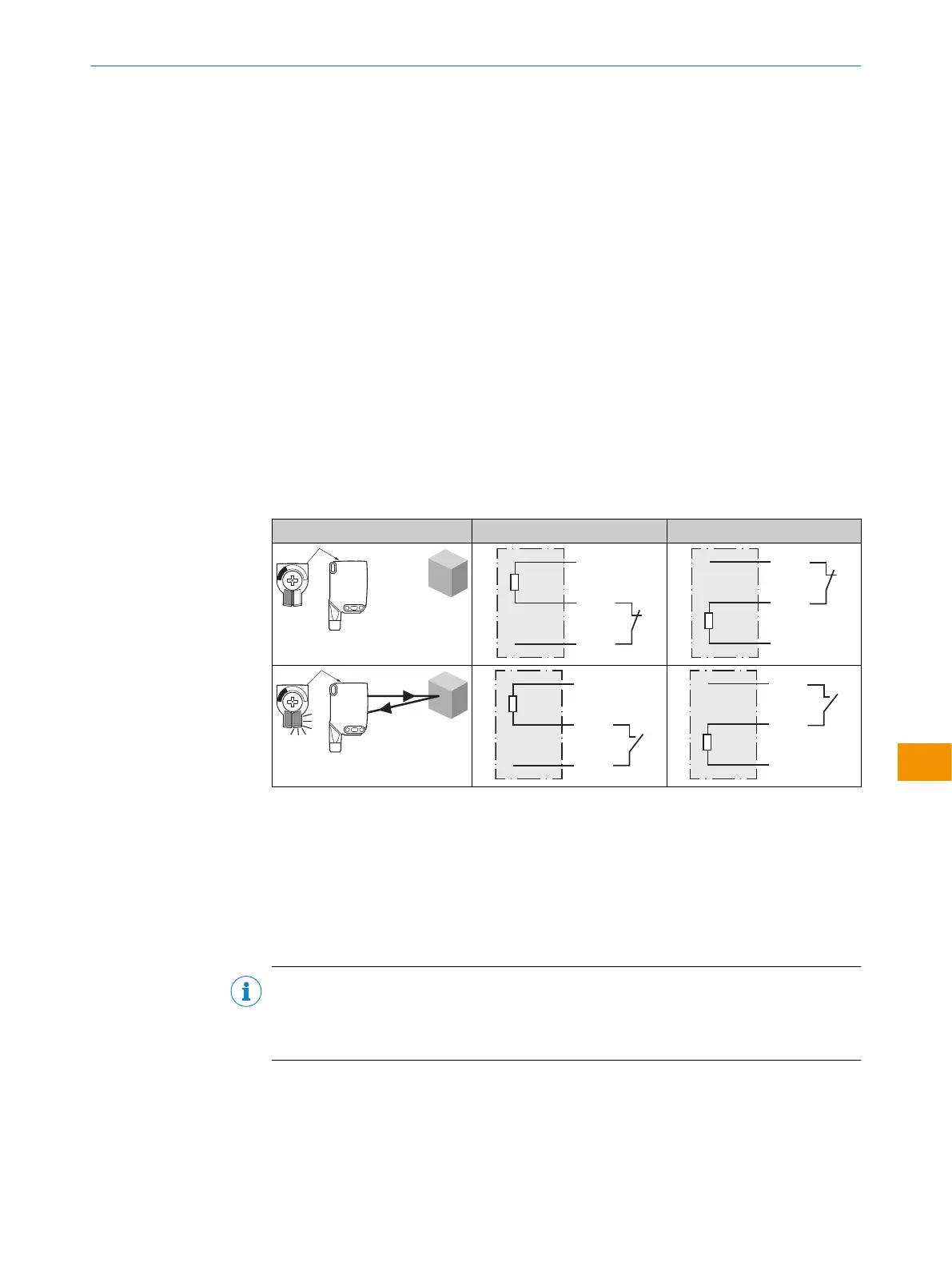

Tabela 5: Test
Test → M Test → L+
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Colocação em operação
7.1 Alinhamento
WTS26: Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe
da luz de emissão vermelha incida sobre o centro do objeto. Certificar-se de que a
abertura ótica (vidro frontal) do sensor esteja completamente livre [ver figura 2].
NOTA
No WTS26: se a detecção dos objetos for feita partindo de cima, recomendamos uma
montagem inclinada do sensor para que seja evitada uma reflexão total devido a uma
superfície com reflexão especular ver figura 10.
MANUAL DE INSTRUÇÕES
8020355.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WTS26
157
