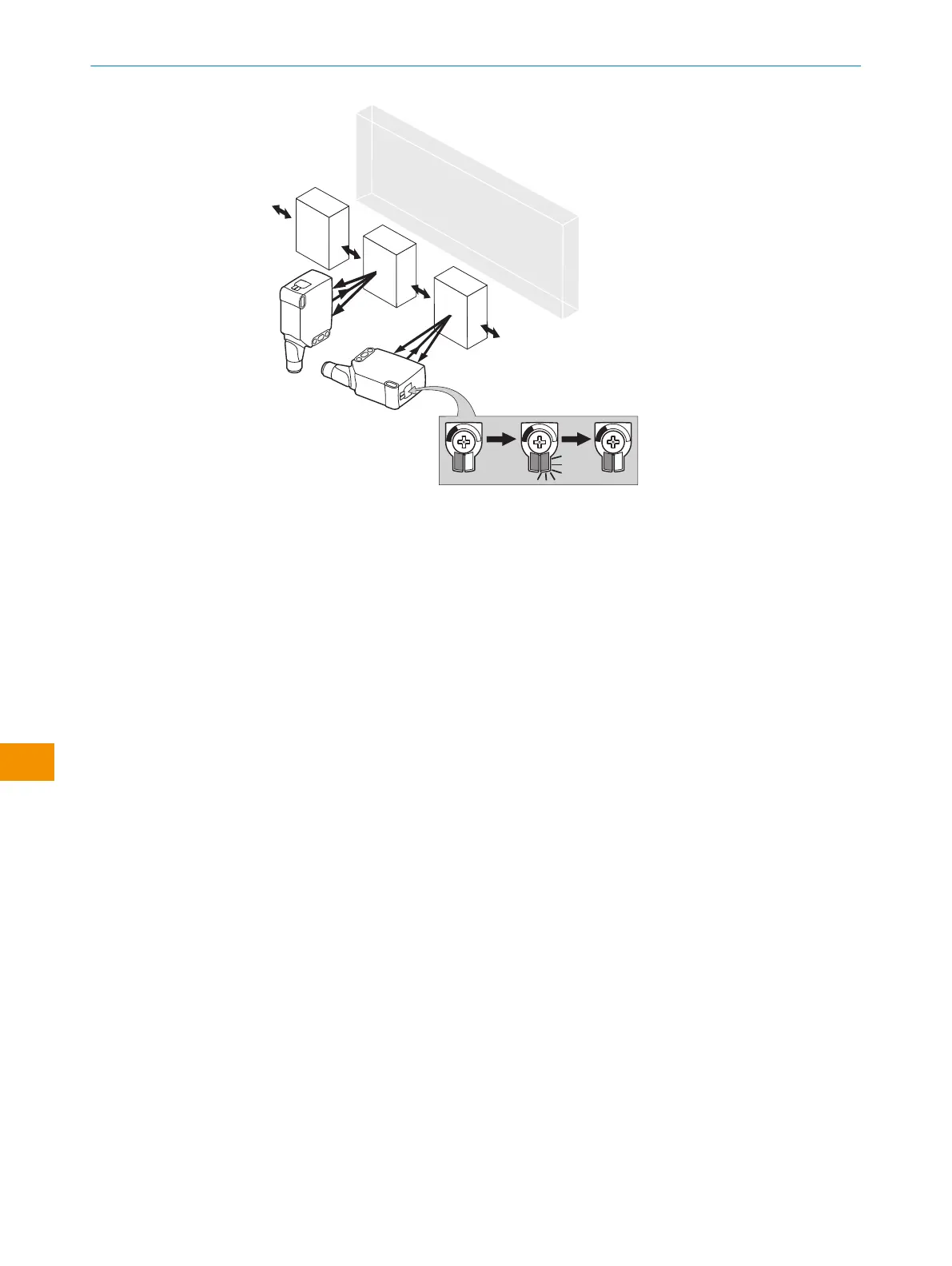

Figura 2: Alinhamento
7.2 Verificar as condições de uso
WTS26 são sensores fotoelétricos de reflexão com supressão do fundo. Dependendo
do percentual de reflexão difusa do objeto a ser detectado e do fundo que eventual‐
mente se encontra atrás dele, deve ser mantida uma distância mínima (y) entre a
distância de comutação ajustada (x) e o plano de fundo.
Verificar as condições de uso: equiparar a distância de comutação e distância até o
objeto e plano de fundo, bem como o percentual de reflexão difusa do objeto, com o
respectivo diagrama [ver tabela 55] (x = distância de comutação, y = distância mínima
entre a distância de comutação ajustada e o plano de fundo (branco 90%). Percentual
de reflexão difusa: 6% = preto 1, 18% = cinza 2, 90% = branco 3 (com base no
padrão branco da norma DIN 5033). Recomendamos realizar o ajuste com um objeto
com baixo percentual de reflexão difusa.
A distância mínima (=y) para a supressão do fundo pode ser determinada a partir do
gráfico [tabela 55 1] do seguinte modo:
exemplo: x = 500mm, y = 25mm. Isto é, o fundo (branco, 90%) é suprimido a partir de
uma distância de > 25mm da distância de comutação ajustada.
MANUAL DE INSTRUÇÕES
158
M A N U A L D E I N S T R U Ç Õ E S | WTS26 8020355.1GI9/2022-07-13 | SICK
Sujeito a alteração sem aviso prévio
pt
