4 安装
将传感器安装在合适的安装支架上（参见 SICK 配件目录）。

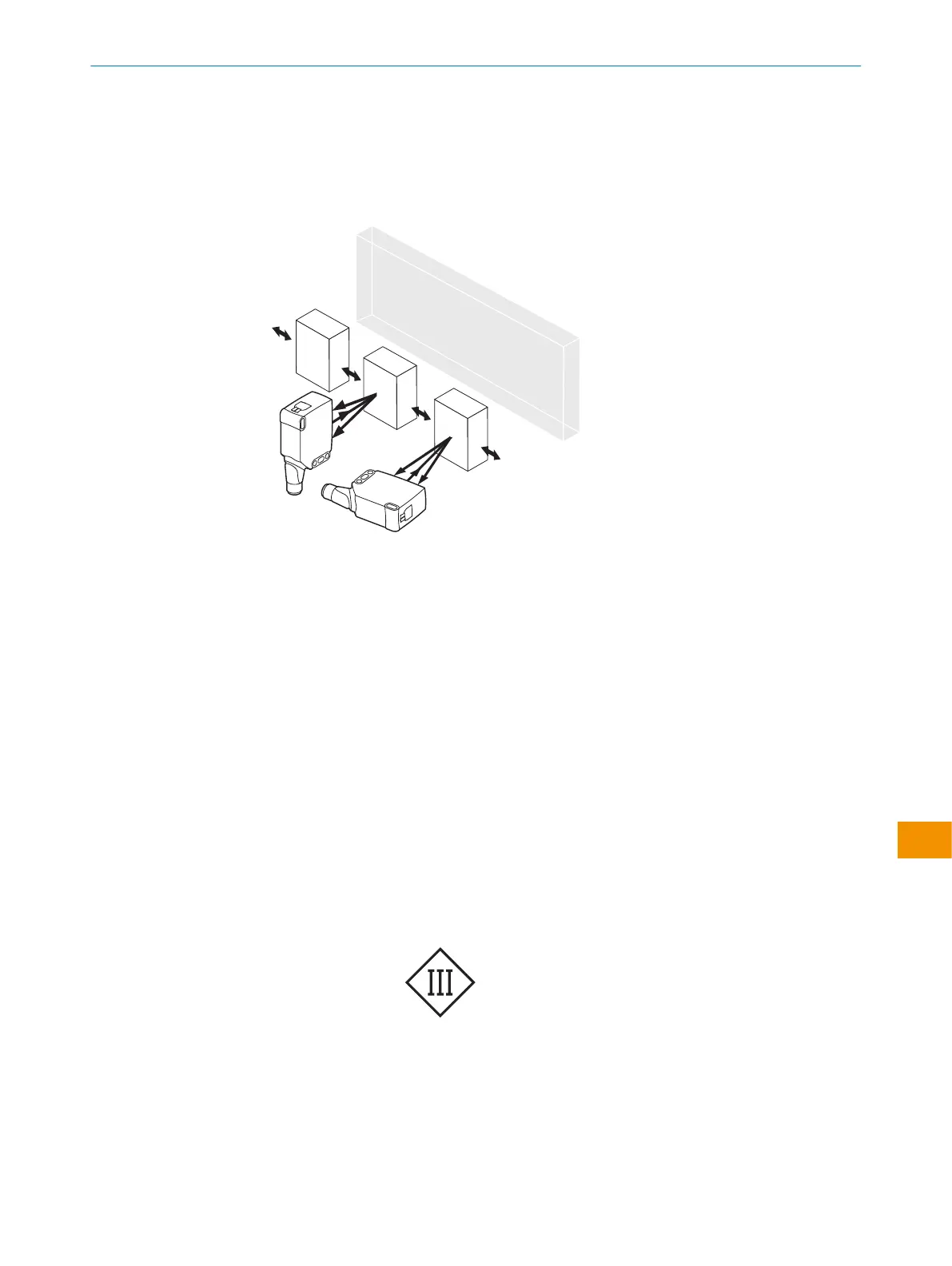

注意传感器相对于物体运动方向的优选取向，请参阅 插图 1。
插图 1: 相对于物体方向的传感器取向
注意传感器的最大允许拧紧力矩为 < 1.3Nm。
5 电气安装
必须在断电状态连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：注意引脚分配
– 电缆：芯线颜色
一旦完成所有电气连接，则应加上或接通电源。
接线图（下表）说明：
Alarm = 警报输出端
Health = 警报输出端
MF（针脚 2 配置） = 外部输入端，示教功能，开关信号
Q
L1
/C = 开关量输出，IO-Link 通信
Test = 测试输入端
U
B
: 10 ... 30V DC
操作指南
8020355.1GI9/2022-07-13 | SICK 操 作 指 南 | WTS26
197
如有更改，恕不另行通知
zh
