SICK WTS26P - Монтаж; Электрическое Подключение

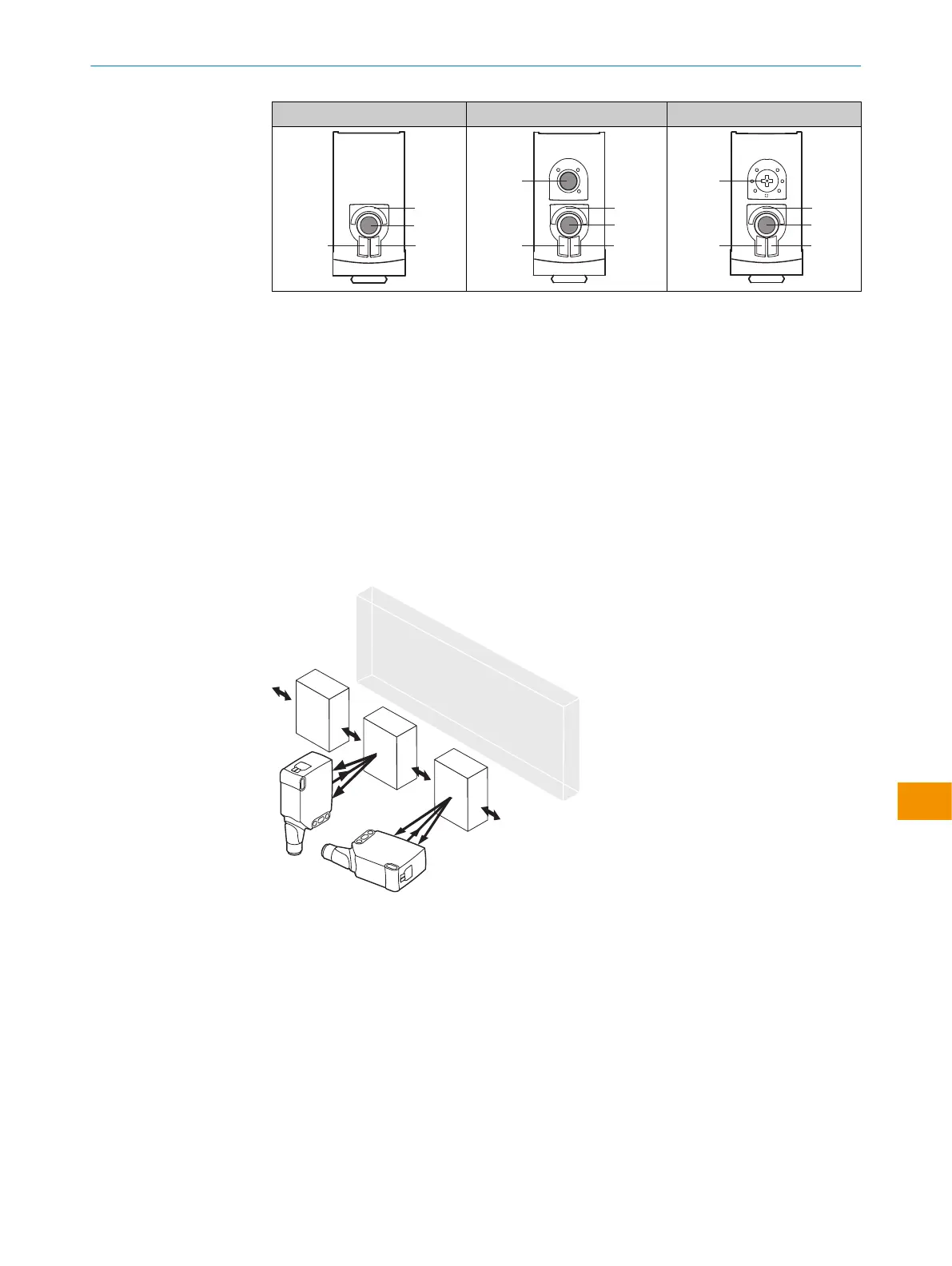

WTS26x-xxxxxx30 WTS26x-xxxxxx31 WTS26x-xxxxxx32
2
1
4
3
2
1
3
4
6
2
1
3
4
5
1
BluePilot, синий: индикатор расстояния срабатывания
2
Поворотно-нажимной элемент/ Потенциометр/ Кнопка обучения: настройка расстояния срабатыва‐
ния
3
СД желтый: состояние приема света
4
Светодиодный, зелёный: напряжение питания включено
5
Кнопка настройки в сочетании с потенциометром в одном элементе обучения: настройка функций
времени
6
Кнопка обучения: настройка срабатывания при наличии/отсутствии света
4 Монтаж
Установите датчик на подходящем крепёжном уголке (см. программу принадлежнос‐
тей от SICK).
Учитывайте предпочтительную ориентацию датчика по отношению к направлению
движения объекта, см. рисунок 1.
Рисунок 1: Ориентация датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика < 1.3 Нм.
5 Электрическое подключение
Подключайте сенсоры при отключенном напряжении питания В зависимости от типа
подключения следует принять во внимание следующую информацию:
– Штекерное соединение: соблюдать расположение выводов
– Кабель: цвет жилы
Подавайте и включайте напряжение питания только после подключения всех элек‐
трических соединений.
Пояснения к схеме подключений (следующие таблицы):
