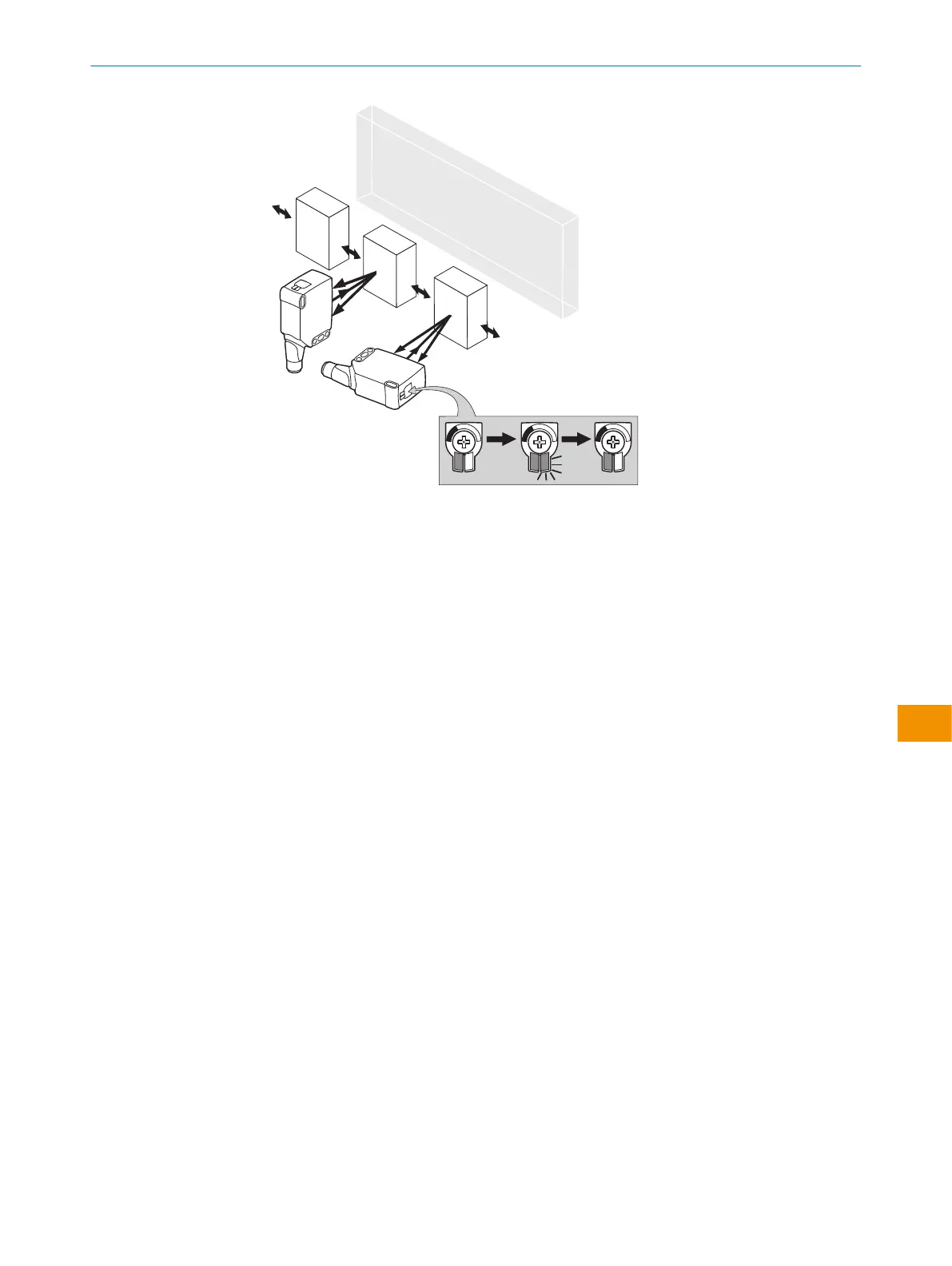

Rysunek 2: Ustawianie
7.2 Kontrola warunków eksploatacji
WTS26 to fotoprzekaźniki odbiciowe zfunkcją tłumienia tła. W zależności od współ‐
czynnika remisji wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi być
zachowany odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) atłem.
Sprawdzić warunki eksploatacji: porównać zasięg iodległość od obiektu itła oraz właś‐
ciwości remisji obiektu zodpowiednim wykresem [patrz tabela 48] (x = zasięg, y =
odstęp minimalny między ustawionym zasięgiem oraz tłem (białe 90%)). Współczynnik
remisji: 6% = czarny 1, 18% = szary 2, 90% = biały 3 (wodniesieniu do standardowej
bieli wg DIN 5033). Zalecane jest przeprowadzenie ustawienia przy użyciu obiektu
oniskiej remisji.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie wykresu
[tabela 48 1] wnastępujący sposób:
przykład: x= 500mm, y= 25mm. Oznacza to, że tło (białe, 90%) jest maskowane od
odległości > 25mm od ustawionego zasięgu.
INSTRUKCJA EKSPLOATACJI
8020355.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WTS26
137
Z zastrzeżeniem zmiany bez powiadomienia
