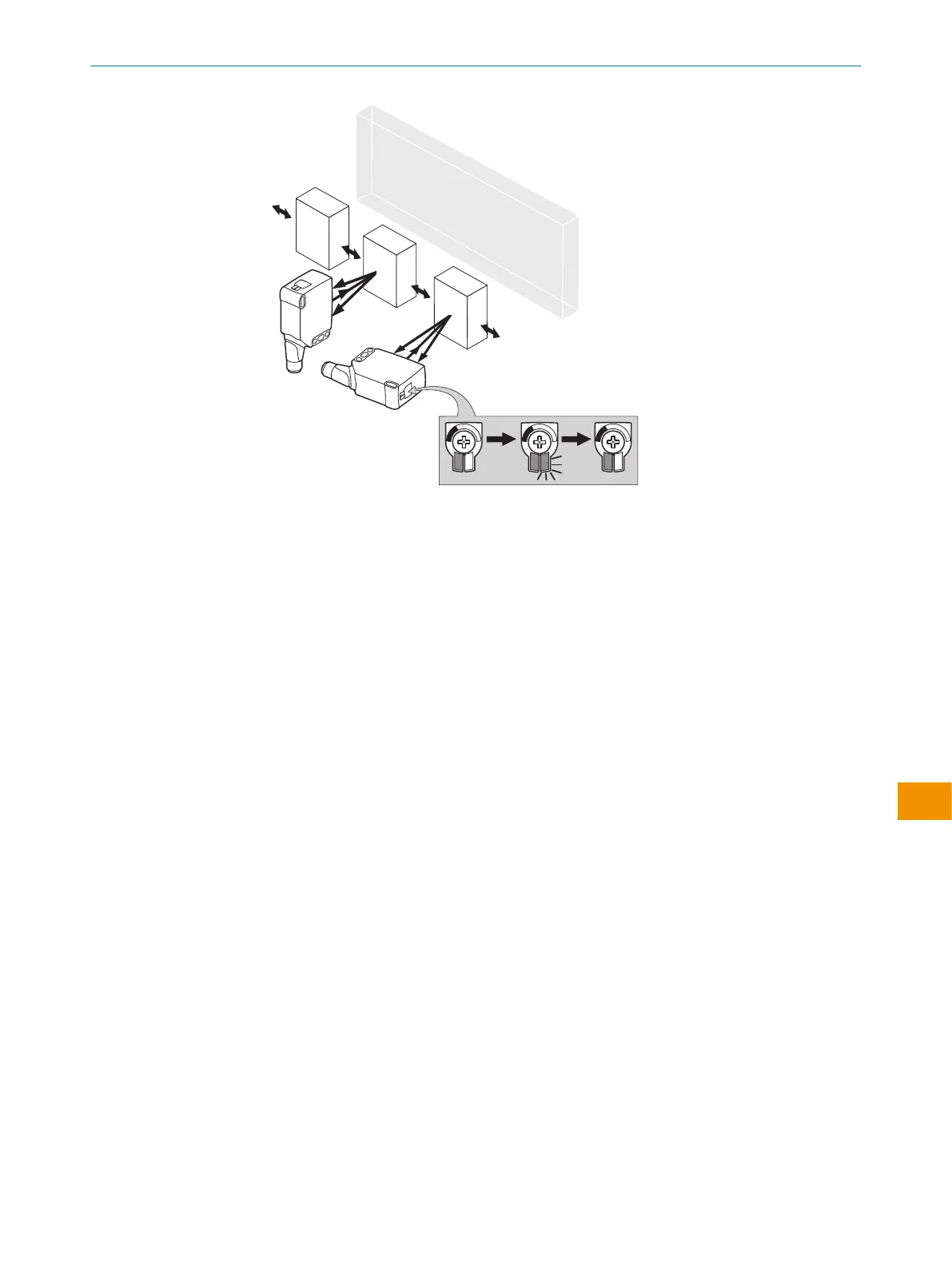

Рисунок 2: Выравнивание
7.2 Проверка условий эксплуатации
WTS26— это фотоэлектрические датчики диффузионного типа сфункцией подавле‐
ния заднего фона. В зависимости от коэффициента диффузионного отражения детек‐
тируемого объекта и возможно находящегося за ним фона необходимо соблюдать
минимальное расстояние (y) между настроенным расстоянием срабатывания (x) и
фоном.
Проверить условия применения: сравнить расстояние срабатывания и дистанцию
до объектаи фона, а также отражательную способность объекта с соответствующей
диаграммой [см. таблица 62] (x = расстояние срабатывания, y = минимальное рас‐
стояние между установленным расстоянием срабатывания и фоном (белый 90%)).
Коэффициент диффузионного отражения: 6% = черный 1, 18% = серый 2, 90% =
белый 3 (относительно стандартного белого по DIN 5033). Мы рекомендуем выпол‐
нять настройку с объектом, имеющим низкий коэффициент диффузного отражения.
Минимальную дистанцию (= y) для подавления заднего фона можно определить по
диаграмме [таблица 62 1] следующим образом:
Пример: x = 500мм, y = 25мм. То есть фон (белый, 90%) затемняется при
дистанции > 25мм от настроенного расстояния срабатывания.
