uscita digitale
WTS26P WTS26G
Corrente di uscita I
max.
≤ 100 mA ≤ 100 mA
Commutazioni di protezione A, B, C, D
1)
A, B, C, D
1)
Tempo di reazione ≤ 1.4 ms
2)
≤ 3.3 ms
2)
Frequenza di commutazione 350 Hz
3)
150 Hz
3)
1)
A = U
V
-Allacciamenti protetti dall'inversione di polarità
B = entrate e uscite protette da polarità inversa
C = Soppressione impulsi di disturbo
D = uscite protette da sovracorrente e da cortocircuito.
2)
Durata segnale con carico ohmico in modalità di commutazione. Possibilità di valori diversi in modalità COM2.
3)
Con rapporto chiaro/scuro 1:1 in modalità di commutazione. Possibilità di valori diversi in modalità IO-Link
Dati meccanici
WTS26P WTS26G
Tipo di protezione
1)
v. tabella 29:
x4, xH, x5, xI: IP66, IP67,
IP69
2)
x9, xB: IP65
v. tabella 29:
x4, xH, x5, xI: IP66, IP67,
IP69
2)
x9, xB: IP65
Temperatura ambiente di funzionamento –40 °C... +60 °C
3)
–40 °C ... +60 °C
3)
1)
A norma EN 60529
2)
sostituisce IP69K secondo ISO 20653: 2013-03
3)
Non deformare i conduttori sotto i 0 °C

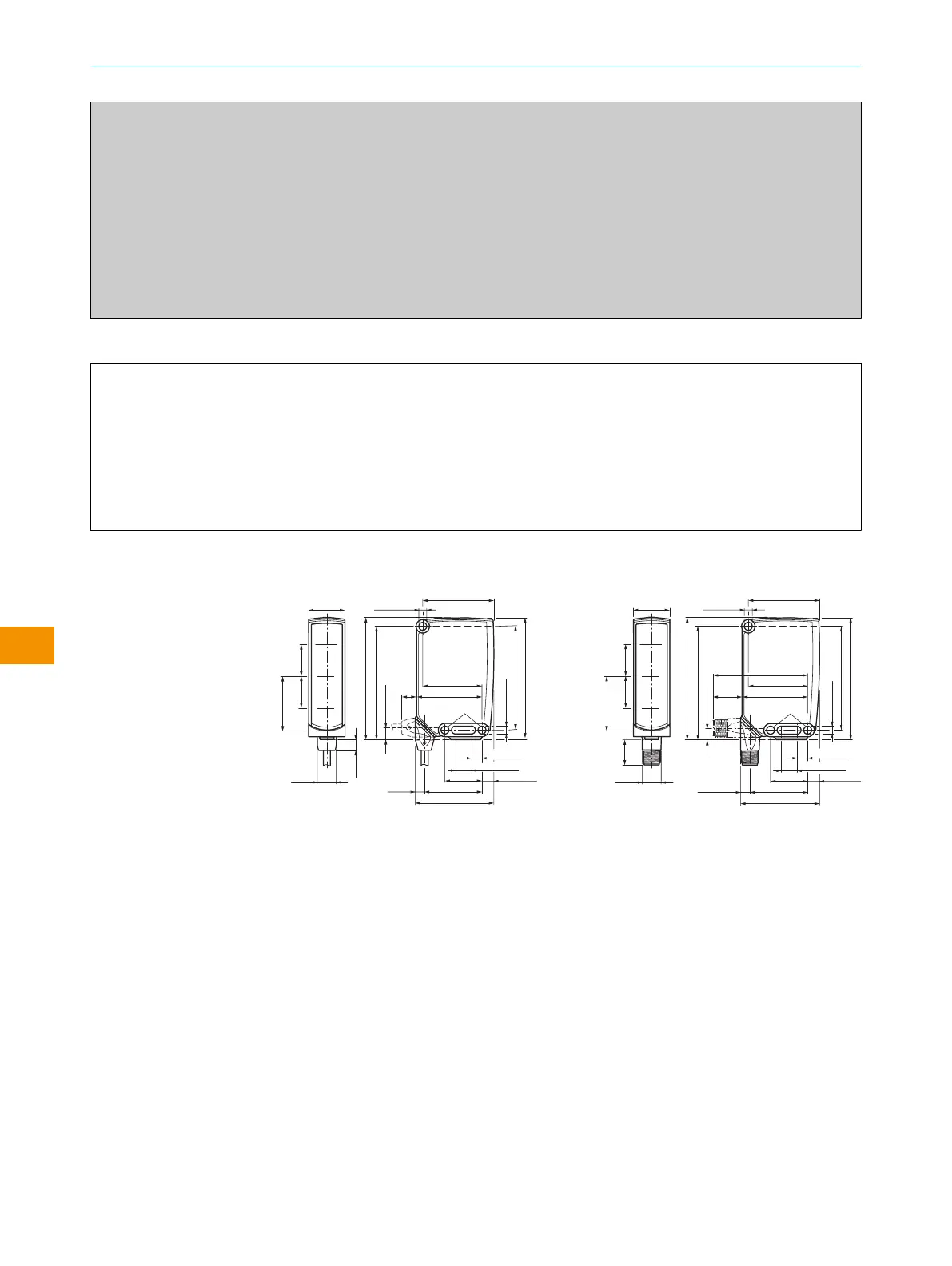

12.2 Disegni quotati
4
3
3
21.6
(0.85)
1
2
2
7.1 (0.28)
8.1 (0.32)
10.8 (0.43)
25 (0.98)
38.8 (1.53)
6.4
(0.25)
12.9
(0.51)
48.1 (1.89)
40 (1.57)
44.2 (1.74)
10
(0.39)
Ø 5.2 (0.2)
24.6 (0.97)
82.2 (3.24)
70 (2.76)
Ø 5.2 (0.2)
7.3
(0.29)
8.1 (0.32)
76.5 (3.01)
82.5 (3.25)
32.4 (1.28)
21.6
(0.85)
53.3 (2.1)
5
Figura 14: Disegni dimensionali 1, cavo
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Foro di fissaggio Ø 5,2 mm
4
collegamento
5
Elementi di comando e imposta‐
zione
M12
4
3
3
7.1 (0.28)
8.1 (0.32)
10.8 (0.43)
25 (0.98)
39 (1.54)
6.3 (0.25)
48.1 (1.89)
40 (1.57)
44.2 (1.74)
19.7
(0.78)
Ø 5.2 (0.2)
24.6 (0.97)
82.2 (3.24)
70 (2.76)
Ø 5.2 (0.2)
17
(0.67)
7.9 (0.31)
76.5 (3.01)
82.5 (3.25)
53.3 (2.1)
63.9 (2.52)
21.6
(0.85)
1
2
2
32.4 (1.28)
21.6
(0.85)
5
Figura 15: Disegni dimensionali 2, connet‐
tore maschio
