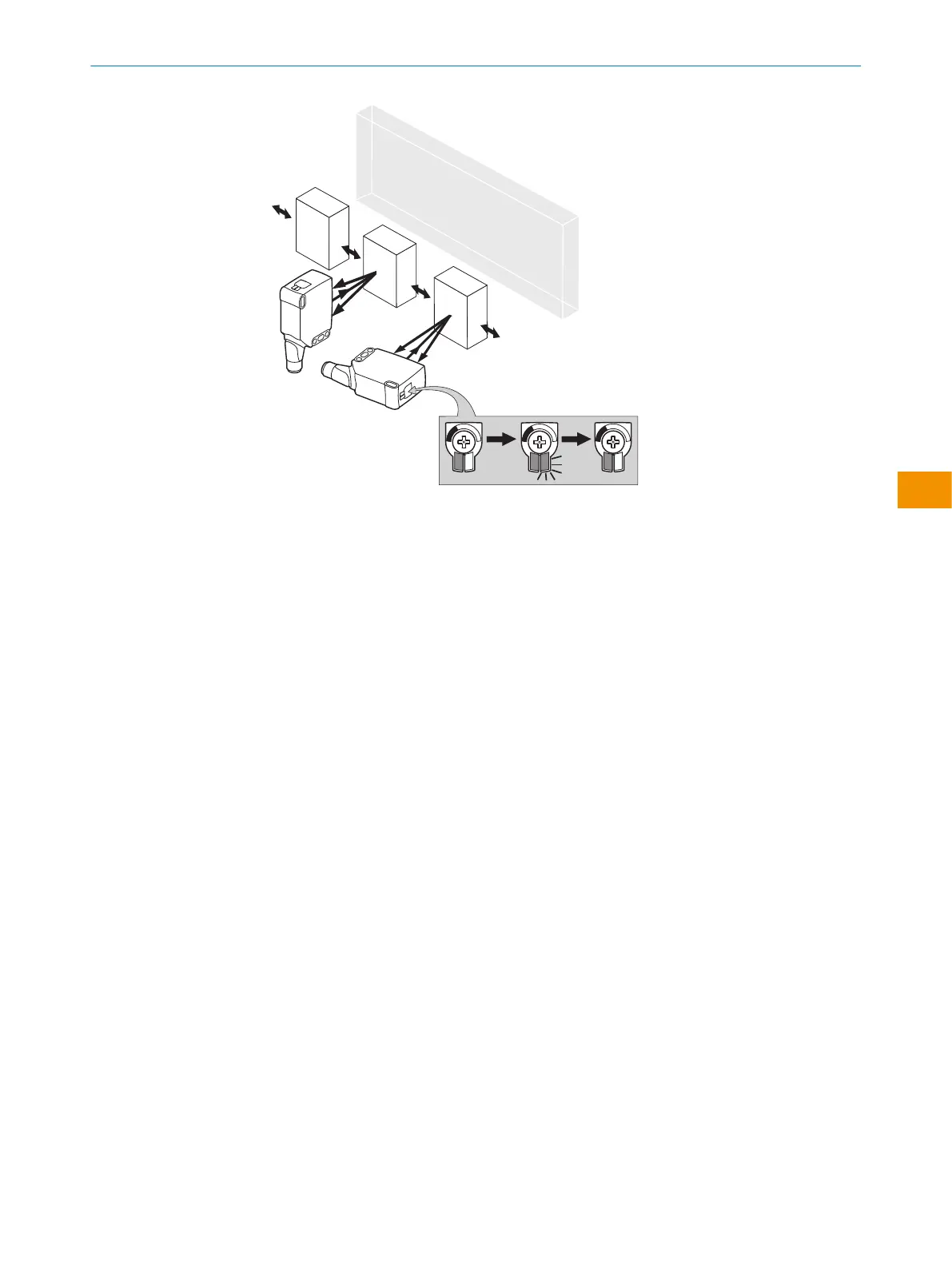

Abbildung 2: Ausrichtung
7.2 Einsatzbedingungen prüfen
WTS26 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der
Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter befindlichen
Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und
Hintergrund einzuhalten.
Einsatzbedingungen prüfen: Schaltabstand und Distanz zum Objekt und Hintergrund
sowie Remissionsvermögen des Objekts mit dem zugehörigen Diagramm [siehe
Tabelle 6] abgleichen (x = Schaltabstand, y = Mindestabstand zwischen eingestelltem
Schaltabstand und Hintergrund (weiß 90%)). Remissionsgrad: 6 % = schwarz 1, 18 %
= grau 2, 90 % = weiß 3 (bezogen auf Standardweiß nach DIN 5033). Wir empfehlen,
die Einstellung mit einem Objekt von niedriger Remission vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[Tabelle 6 1] wie folgt ermittelt werden:
Beispiel: x = 500 mm, y = 25 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 25 mm vom eingestellten Schaltabstand ausgeblendet.
BETRIEBSANLEITUNG
8020355.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WTS26
11
Irrtümer und Änderungen vorbehalten
