wyjście cyfrowe
WTS26P WTS26G
Prąd wyjściowy I
maks.
≤ 100 mA ≤ 100 mA
Układy zabezpieczające A, B, C, D
1)
A, B, C, D
1)
Czas odpowiedzi ≤ 1.4 ms
2)
≤ 3.3 ms
2)
Częstotliwość przełączania 350 Hz
3)
150 Hz
3)
1)
A = przyłącza U
B
zabezpieczone przed zamianą biegunów
B =wejścia i wyjścia zabezpieczone przed zamianą biegunów
C = tłumienie impulsów zakłócających
D = wyjścia odporne na przetężenie i zwarcie
2)
Czas transmisji sygnału przy obciążeniu rezystancyjnym wtrybie przełączania. W trybie COM2 możliwe odchylenie wartości.
3)
Ze stosunkiem światło/ciemność 1:1 wtrybie przełączania. W trybie IO-Link możliwe odchylenie wartości.
Dane mechaniczne
WTS26P WTS26G
Stopień ochrony
1)
patrz tabela 43:
x4, xH, x5, xI: IP66, IP67,
IP69
2)
x9, xB: IP65
patrz tabela 43:
x4, xH, x5, xI: IP66, IP67,
IP69
2)
x9, xB: IP65
Temperatura otoczenia podczas pracy –40 °C... +60 °C
3)
–40 °C ... +60 °C
3)
1)
wg EN 60529
2)
zastępuje IP69K wg normy ISO 20653: 2013-03
3)
Nie zginać przewodów wtemperaturze poniżej 0°C

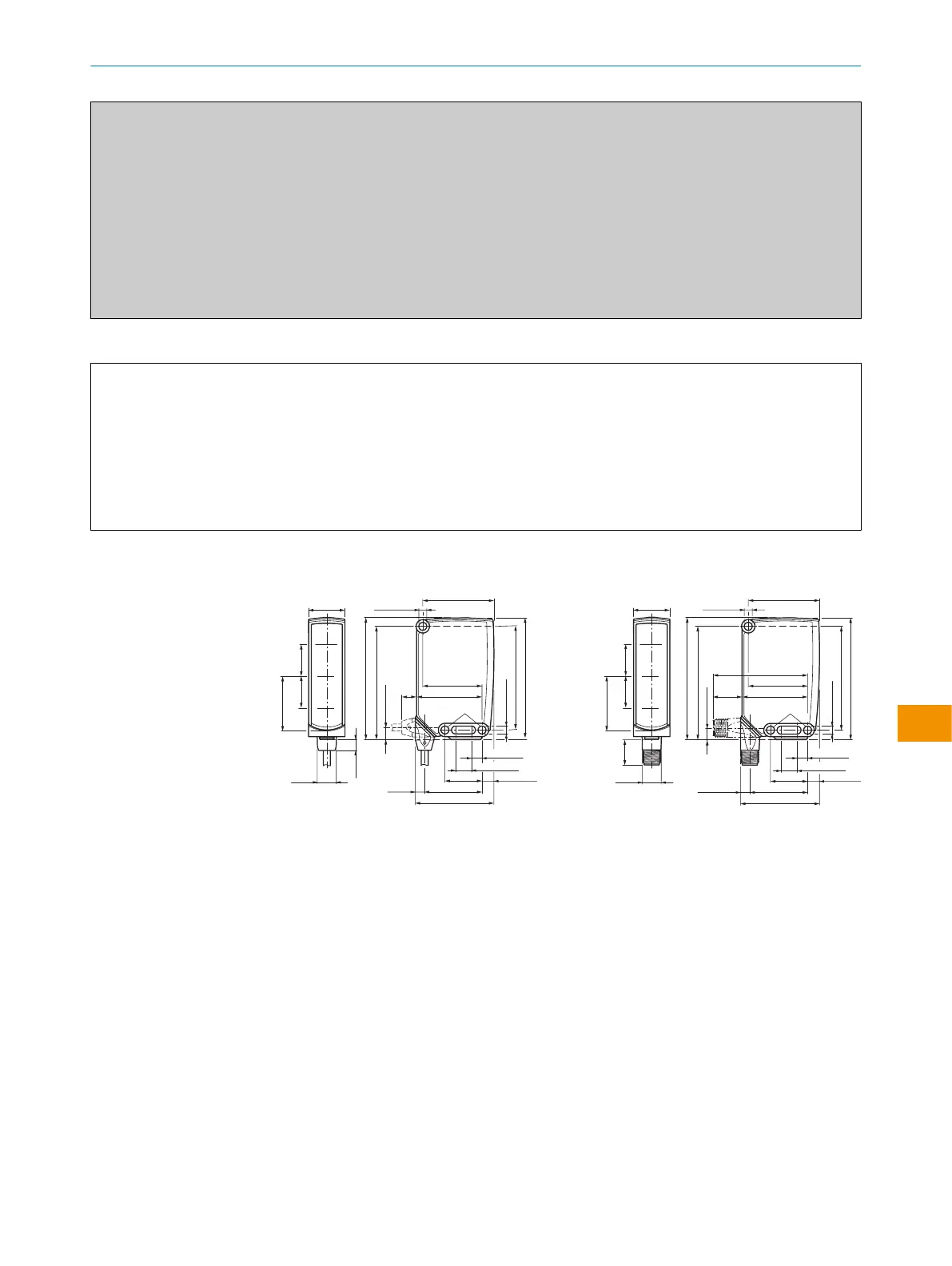

12.2 Rysunki wymiarowe
4
3
3
21.6
(0.85)
1
2
2
7.1 (0.28)
8.1 (0.32)
10.8 (0.43)
25 (0.98)
38.8 (1.53)
6.4
(0.25)
12.9
(0.51)
48.1 (1.89)
40 (1.57)
44.2 (1.74)
10
(0.39)
Ø 5.2 (0.2)
24.6 (0.97)
82.2 (3.24)
70 (2.76)
Ø 5.2 (0.2)
7.3
(0.29)
8.1 (0.32)
76.5 (3.01)
82.5 (3.25)
32.4 (1.28)
21.6
(0.85)
53.3 (2.1)
5
Rysunek 14: Rysunek wymiarowy 1, prze‐
wód
1
Środek osi optycznej nadajnika
2
Środek osi optycznej odbiornika
3
Otwór montażowy Ø 5,2mm
4
Przyłącze
5
Wyświetlacz ielementy sterujące
M12
4
3
3
7.1 (0.28)
8.1 (0.32)
10.8 (0.43)
25 (0.98)
39 (1.54)
6.3 (0.25)
48.1 (1.89)
40 (1.57)
44.2 (1.74)
19.7
(0.78)
Ø 5.2 (0.2)
24.6 (0.97)
82.2 (3.24)
70 (2.76)
Ø 5.2 (0.2)
17
(0.67)
7.9 (0.31)
76.5 (3.01)
82.5 (3.25)
53.3 (2.1)
63.9 (2.52)
21.6
(0.85)
1
2
2
32.4 (1.28)
21.6
(0.85)
5
Rysunek 15: Rysunek wymiarowy 2, wtyk
