salida digital
WTS26P WTS26G
Intensidad de salida I
max.
≤ 100 mA ≤ 100 mA
Circuitos de protección A, B, C, D
1)
A, B, C, D
1)
Tiempo de respuesta ≤ 1.4 ms
2)
≤ 3.3 ms
2)
Frecuencia de conmutación 350 Hz
3)
150 Hz
3)
1)
A = U
B
protegidas contra polarización inversa
B = Entradas y salidas protegidas contra polarización incorrecta
C = Supresión de impulsos parásitos
D=Salidas a prueba de sobrecorriente y cortocircuitos.
2)
Duración de la señal con carga óhmica en modo de conmutación. Posibilidad de valores diferentes en el modo COM2.
3)
Con una relación claro/oscuro de 1:1 en modo de conmutación. Posibilidad de valores diferentes en el modo IO-Link.
Datos mecánicos
WTS26P WTS26G
Tipo de protección
1)
véase tabla 15:
x4, xH, x5, xI: IP66, IP67,
IP69
2)
x9, xB: IP65
véase tabla 15:
x4, xH, x5, xI: IP66, IP67,
IP69
2)
x9, xB: IP65
Temperatura ambiente durante el funcionamiento –40 °C... +60 °C
3)
–40 °C ... +60 °C
3)
1)
según EN60529
2)
Sustituye IP69K: conforme a ISO 20653:2013-03
3)
No deformar los cables por debajo de los 0 °C

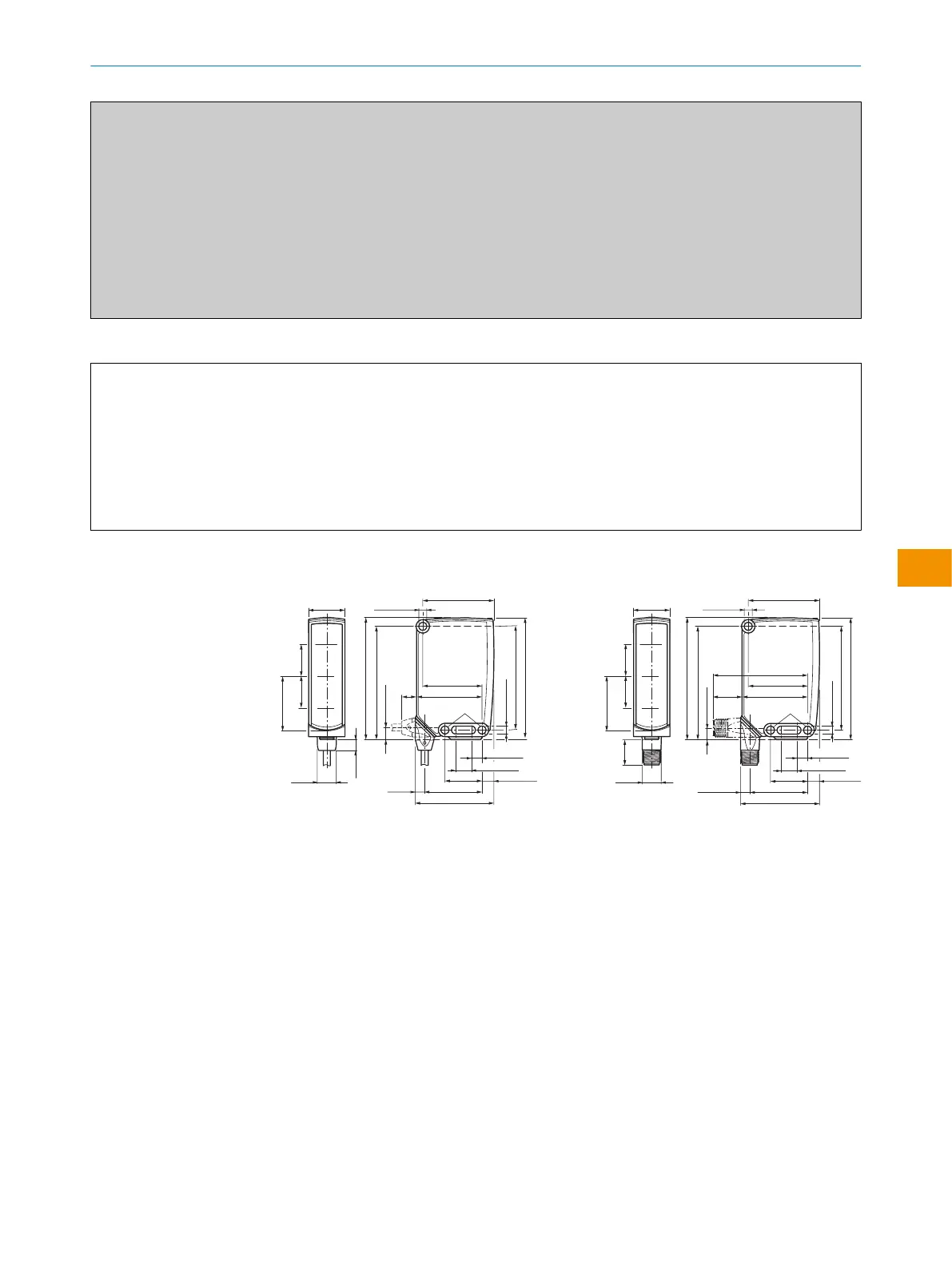

12.2 Dibujos acotados
4
3
3
21.6
(0.85)
1
2
2
7.1 (0.28)
8.1 (0.32)
10.8 (0.43)
25 (0.98)
38.8 (1.53)
6.4
(0.25)
12.9
(0.51)
48.1 (1.89)
40 (1.57)
44.2 (1.74)
10
(0.39)
Ø 5.2 (0.2)
24.6 (0.97)
82.2 (3.24)
70 (2.76)
Ø 5.2 (0.2)
7.3
(0.29)
8.1 (0.32)
76.5 (3.01)
82.5 (3.25)
32.4 (1.28)
21.6
(0.85)
53.3 (2.1)
5
Figura 14: Dibujo acotado 1, cable
1
Centro del eje óptico del emisor
2
Centro del eje óptico del receptor
3
Orificio de fijación Ø 5,2 mm
4
Conexión
5
Elementos de control y de ajuste
M12
4
3
3
7.1 (0.28)
8.1 (0.32)
10.8 (0.43)
25 (0.98)
39 (1.54)
6.3 (0.25)
48.1 (1.89)
40 (1.57)
44.2 (1.74)
19.7
(0.78)
Ø 5.2 (0.2)
24.6 (0.97)
82.2 (3.24)
70 (2.76)
Ø 5.2 (0.2)
17
(0.67)
7.9 (0.31)
76.5 (3.01)
82.5 (3.25)
53.3 (2.1)
63.9 (2.52)
21.6
(0.85)
1
2
2
32.4 (1.28)
21.6
(0.85)
5
Figura 15: Dibujo acotado 2, conector
macho
