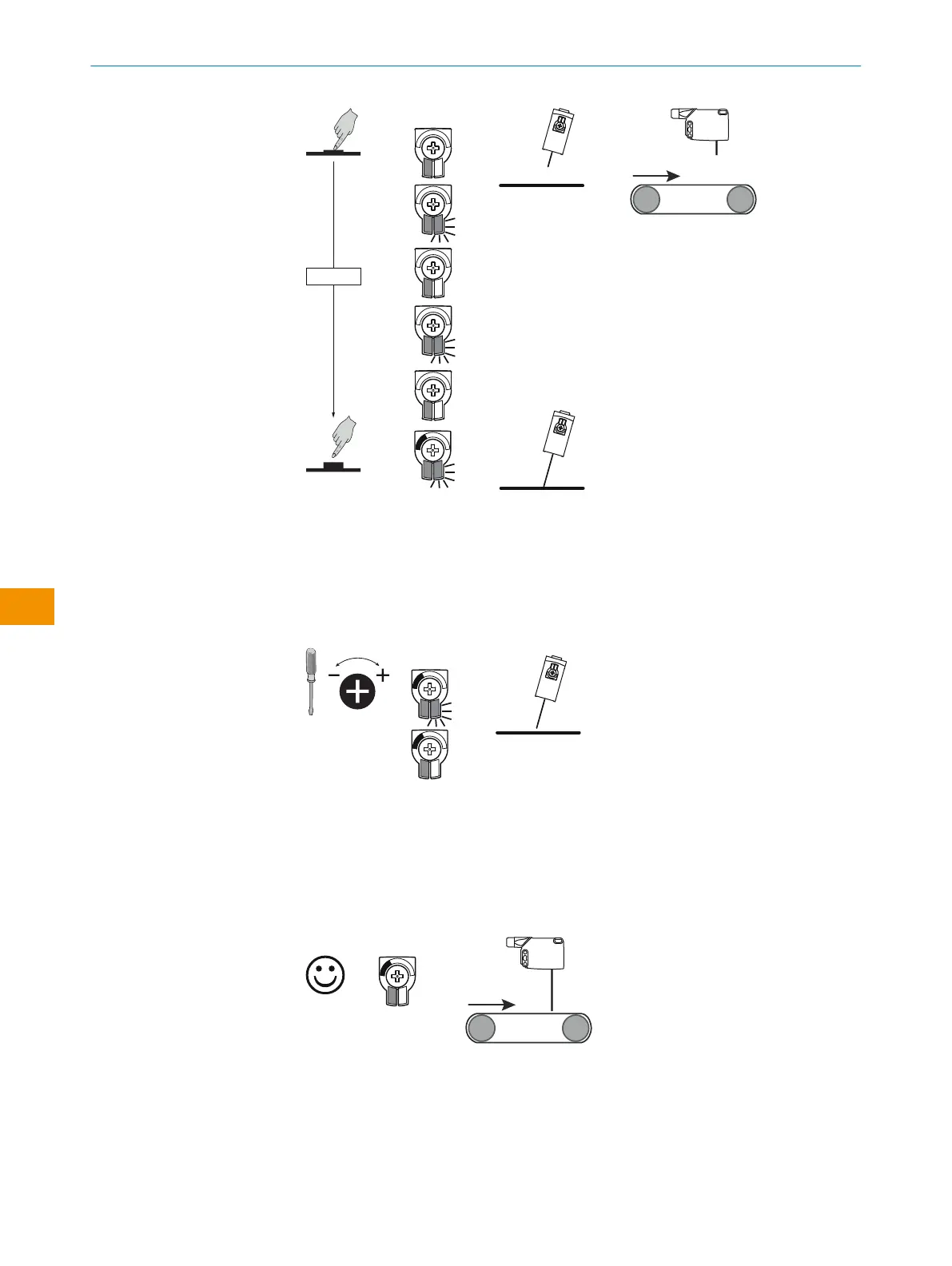

Illustration 10: Réglage distance de commutation WTS26
2 Tourner ensuite légèrement le potentiomètre vers la gauche jusqu’à ce que la LED
jaune s’éteigne. La distance de commutation se trouve légèrement au-dessus de
la bande transporteuse.
Illustration 11: Réglage distance de commutation WTS26
3 La bande transporteuse doit maintenant être mise en service sans objets. Si la
LED jaune ne s’allume pas pendant la course de test, la distance de commutation
est réglée correctement.
Illustration 12: Réglage distance de commutation WTS26
4 Si l’objet se trouve dans la trajectoire du faisceau et que la LED jaune s’allume, la
distance de commutation est réglée correctement.
NOTICE D’INSTRUCTION
80
N O T I C E D ’ I N S T R U C T I O N | WTS26 8020355.1GI9/2022-07-13 | SICK
Sujet à modification sans préavis
fr
