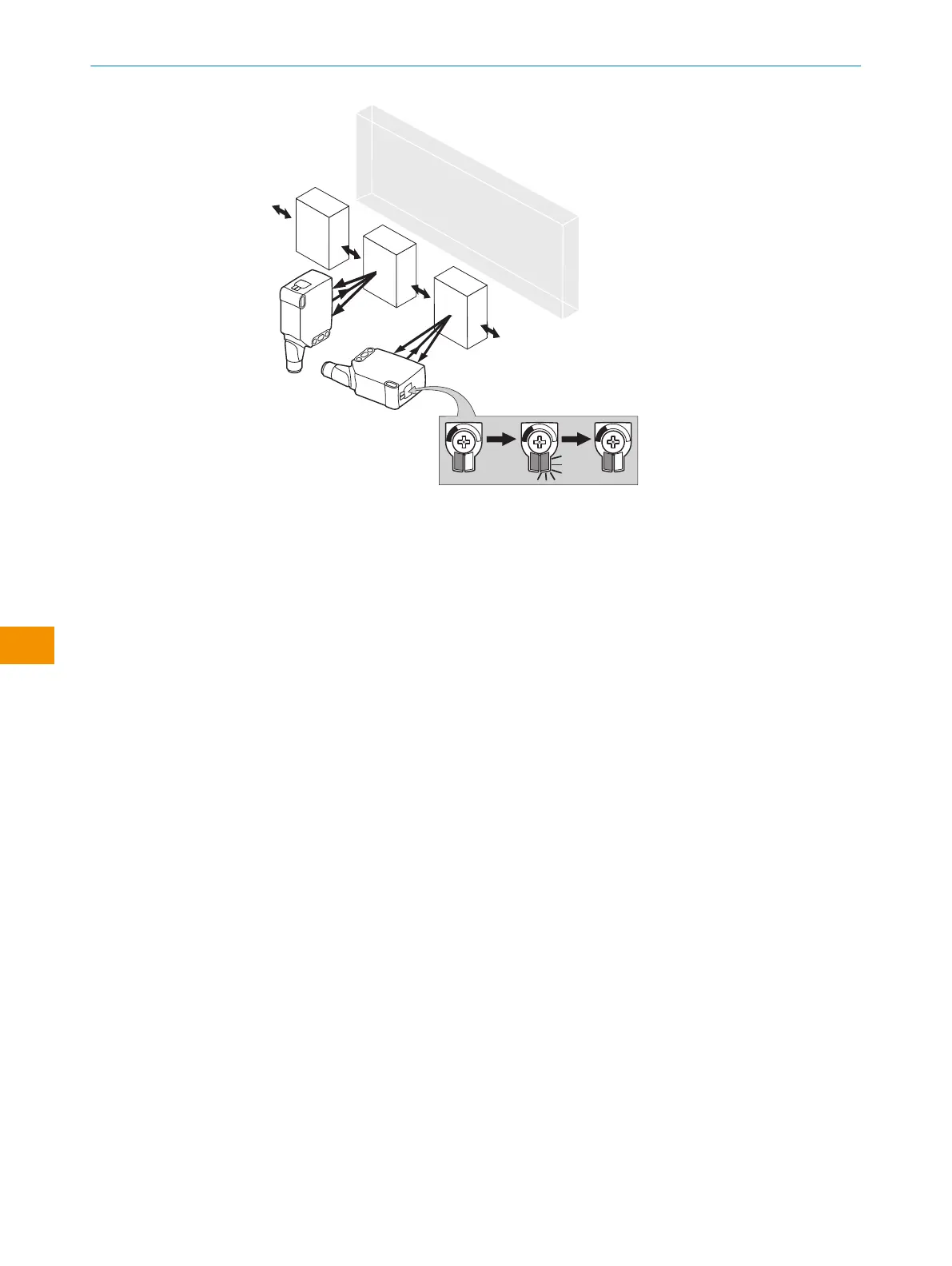

Figura 2: Allineamento
7.2 Controllare le condizioni d’impiego
IWTS26 sono sensori fotoelettrici energetici con soppressione di sfondo. In funzione
del grado di remissione dell’oggetto da rilevare e dell’eventuale sfondo presente deve
essere rispettata una distanza minima (y) tra la distanza di lavoro impostata (x) e lo
sfondo.
Controllare le condizioni d’impiego: bilanciare la distanza di lavoro dall’oggetto o dallo
sfondo nonché il coefficiente di riflessione dell’oggetto con il relativo diagramma [v.
tabella 34] (x = distanza di lavoro, y = distanza minima tra distanza di lavoro impostata
e sfondo (bianco 90%)). coefficiente di riflessione: 6% = nero 1, 18% = grigio 2, 90%
= bianco 3 (riferito al bianco standard secondo DIN 5033). Si consiglia di effettuare
l’impostazione con un oggetto a basso coefficiente di riflessione.
La distanza minima (= y) per la soppressione di sfondo può essere determinata in base
al diagramma [tabella 34 1] nel modo seguente:
Esempio: x = 500 mm, y = 25 mm. Questo significa che lo sfondo (bianco 90%) viene
soppresso a partire da una distanza > 25mm dalla distanza di lavoro impostata.
ISTRUZIONI PER L’USO
96
I S T R U Z I O N I P E R L ’ U S O | WTS26 8020355.1GI9/2022-07-13 | SICK
Contenuti soggetti a modifiche senza preavviso
