6 Mise en service
1 Alignement
Aligner le capteur sur un réflecteur adapté. Sélectionner la position de sorte que le fais‐
ceau infrarouge (invisible) touche le réflecteur en plein milieu. Seules les LED permettent
de savoir si l’alignement est correct. Voir illustration 2]. Le capteur doit disposer d’un
champ de vision dégagé sur le réflecteur, il ne doit donc y avoir aucun objet dans la
trajectoire du faisceau. S’assurer que les ouvertures optiques du capteur et du réflecteur
sont parfaitement dégagées.

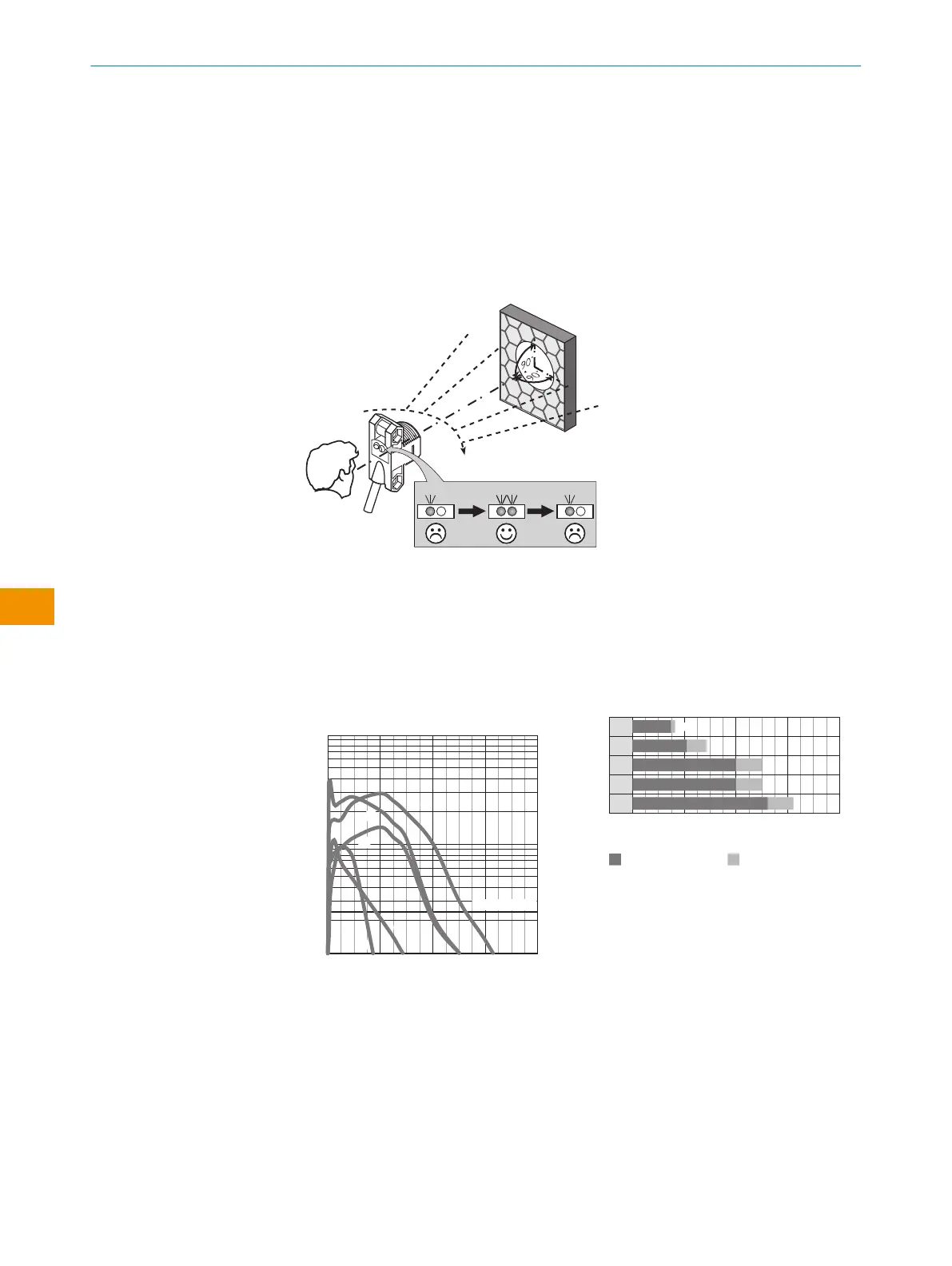

Illustration 2: Alignement
2 Distance de commutation
Ajuster la distance entre le capteur et le réflecteur selon le schéma correspondant [voir
illustration 3] (x=distance de commutation, y=réserve de fonctionnement).
Une fois l’alignement terminé, déplacer un objet non transparent dans la trajectoire du
faisceau. Utiliser tableau 1 pour contrôler le fonctionnement. Si la sortie de commutation
ne se comporte pas selon les indications de tableau 1, contrôler les conditions d’applica‐
tion.
0
100
10
1
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
Function reserve
Distance in m (feet)
4
2
1
3
5
Sensing range
Illustration 3: Courbe caractéristique
1
PL23FT
2
PL20A
3
P250
4
PL40A
5
PL80A
Sensing range Sensing range typ. max.
1
2
3
4
5
0
1.5
0
2.1 2.9
0
4.0 5.0
5.0
0
0
5.4 6.2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
4.0
1.7
Illustration 4: Afficheur bargraph
3 Réglage de la sensibilité
Impossible de régler le capteur: le capteur a été ajusté par défaut afin d’assurer une
sensibilité maximale et est opérationnel.
