6 Messa in servizio
1 Allineamento
Orientare il sensore ad un riflettore idoneo. Scegliere la posizione in modo tale che la
luce infrarossa (non visibile) colpisca il centro del riflettore. L’orientamento corretto può
essere rilevato solo tramite l’indicatore LED. Vedere figura 2]. Il sensore deve avere una
visuale libera sul riflettore, non ci deve essere nessun oggetto nella traiettoria del raggio.
Si deve fare attenzione affinché le aperture ottiche del sensore e del riflettore siano
completamente libere.

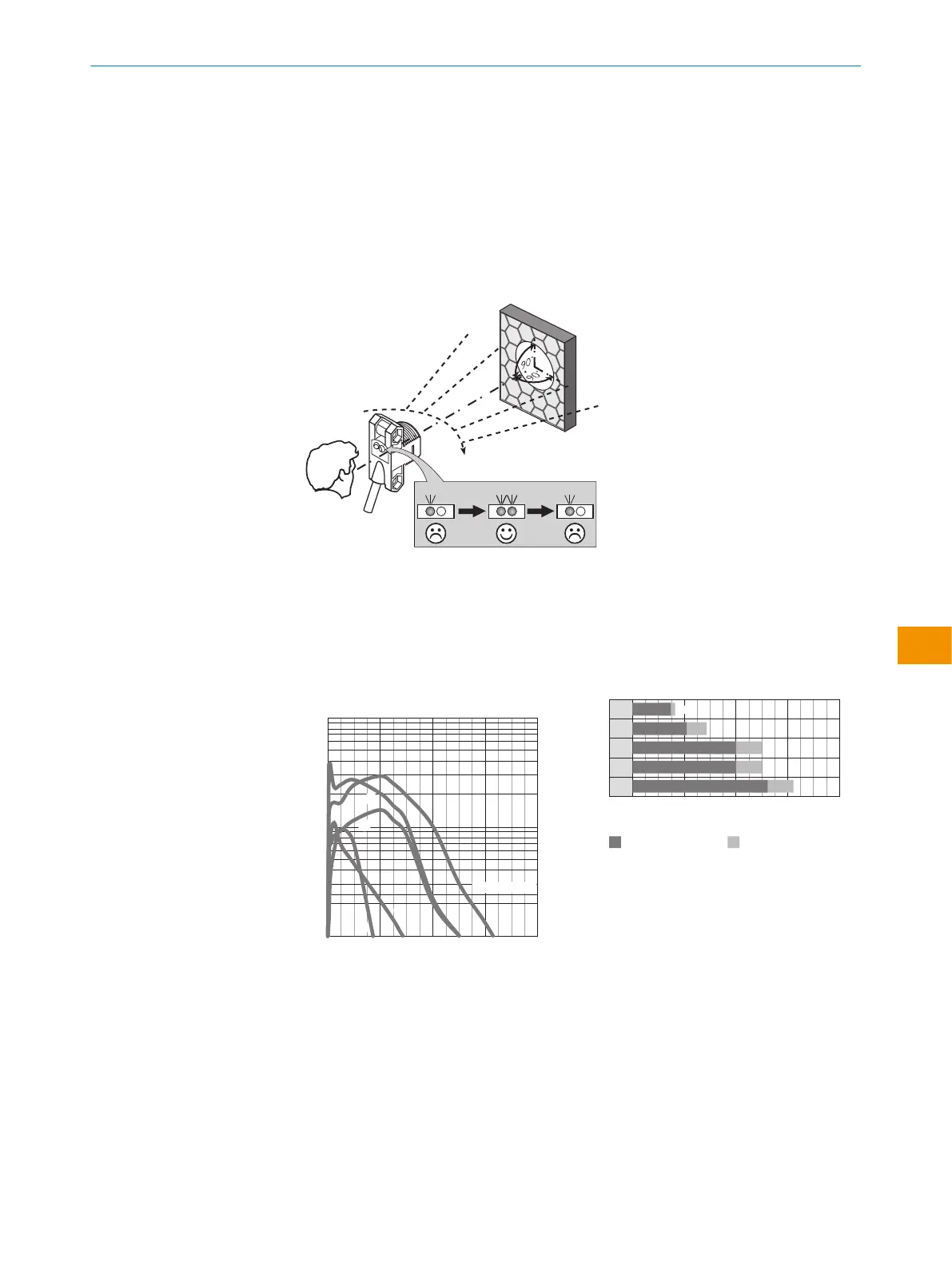

Figura 2: Allineamento
2 Distanza di lavoro
Regolare la distanza tra il sensore e il riflettore in base al diagramma corrispondente [vedi
figura 3] (x = distanza di lavoro, y = riserva operativa).
Dopo aver completato l’allineamento, spostare un oggetto non trasparente sul percorso del
raggio. Utilizzare tabella 1 per verificare il funzionamento. Se l’uscita di commutazione non
si comporta in conformità con tabella 1, controllare le condizioni di applicazione.
0
100
10
1
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
Function reserve
Distance in m (feet)
4
2
1
3
5
Sensing range
Figura 3: Curva caratteristica
1
PL23FT
2
PL20A
3
P250
4
PL40A
5
PL80A
Sensing range Sensing range typ. max.
1
2
3
4
5
0
1.5
0
2.1 2.9
0
4.0 5.0
5.0
0
0
5.4 6.2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
4.0
1.7
Figura 4: Bar graph
3 Regolazione della sensibilità
Impossibile impostare il sensore: il sensore è stato regolato in fabbrica per garantire la
massima sensibilità ed è pronto per il funzionamento.
