A5E32268616 Pointek ULS200 – MISE EN SERVICE RAPIDE Page FR-9
mmmmm
Français
Fonctionnement
Mise en service
Le Pointek ULS200 peut être mis sous tension une fois installé (ou dirigé vers une paroi située
à 0,25 à 5 m). Observer l’afficheur. Toutes les valeurs possibles des voyants DEL sont affichées,
ainsi que le numéro de révision et de modèle du produit. Le système commute en mode Run.
Ensuite, l'unité affiche la distance entre la face émettrice du transducteur et le produit, en
unités indiquées.

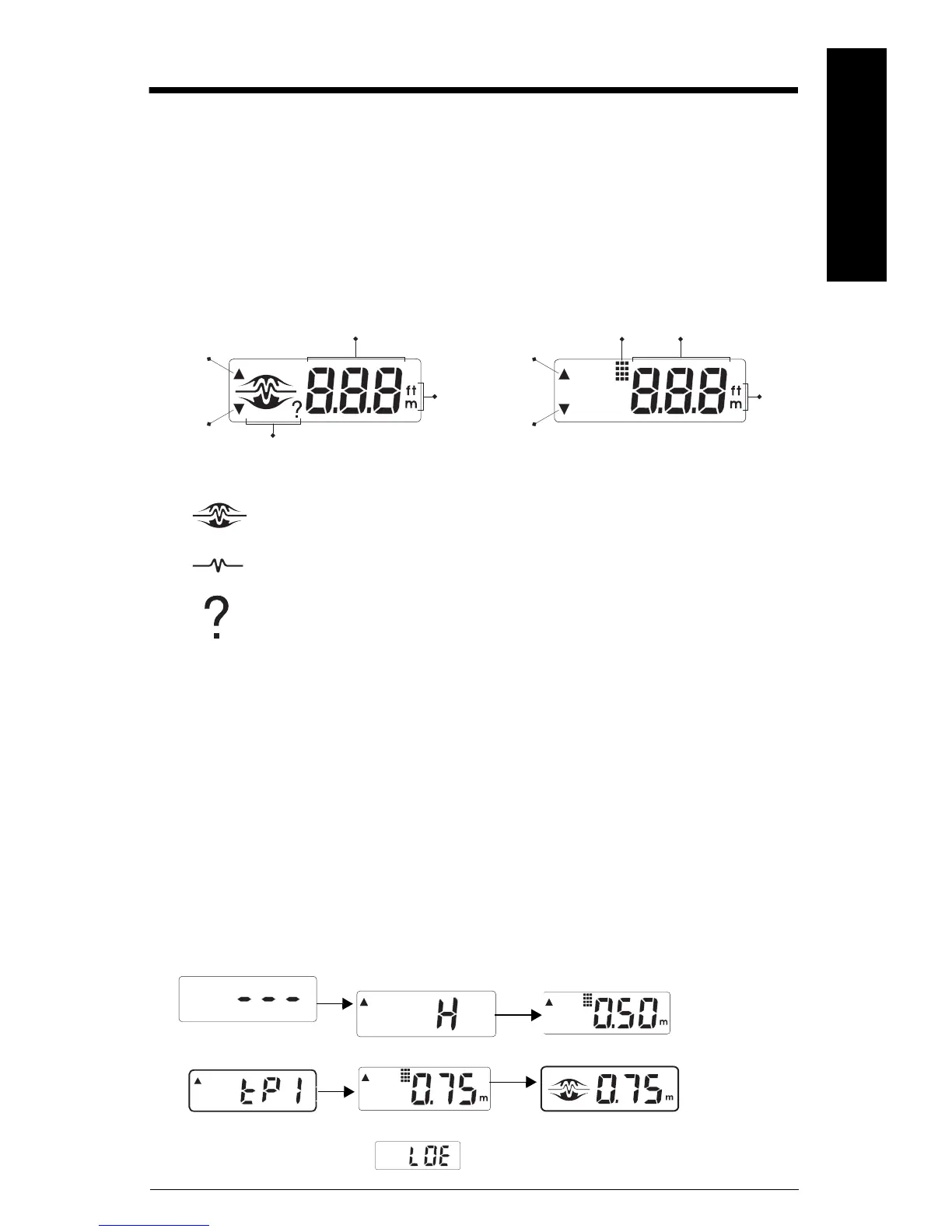

Affichage / Etat de fonctionnement
Etat de fonctionnement - Mode Run
Mise en service rapide
Utiliser la méthode décrite ci-dessous pour le réglage d'une application simple avec fonction
d'alarme haute/basse et lorsque la distance mesurée peut être facilement réglée. Pré-réglage
des relais du Pointek ULS200 : relais 1 = alarme 1, alarme haute à 0,25 m; relais 2 = alarme 2,
alarme basse à 5,00 m.
Pour modifier les points de consigne par méthode de référence, régler le niveau du matériau
(ou la cible) à la distance tel qu'affiché. Appuyer sur la touche ` 1 /
‘ ou ` 2 / '. L’instrument
indique la fonction et la valeur actuelle du point de consigne. Appuyer à nouveau sur la touche
alarme afin de régler le point de consigne sur la valeur actuellement mesurée. Après la lecture
ou la modification du point de consigne, le Pointek ULS200 revient au mode Run.
Relais 1
1. Positionner l’instrument pour obtenir l’affichage de 0,75 m.
2. Appuyer sur 1 /
3. Appuyer sur 1 /
4. Une fois installé, l'instrument affiche une alarme haute à 0,75 m de la face émettrice.
Lorsque Perte d'Echo
est affichée, suivre à nouveau les étapes 1 à 3.
- les échos sont valides et se trouvent à l'intérieur de la plage de mesure.
- perte d'échos : les conditions sont mauvaises ou les échos hors plage de
mesure. Exemple : dans des applications avec cuves profondes où le niveau du
matériau est régulièrement hors plage. Se reporter à Dépannage.
- perte d’écho (LOE) prolongée. Le mode sécurité-défaut est activé. Se reporter à
Dépannage.
fonctions d'affichage :
alarme haute
point de consigne
actuel, 0,5 m
sortie 1
sortie 2
état de fonctionnement
lecture
unités
touche
touche
mode
program
valeur de
réglage
unités
