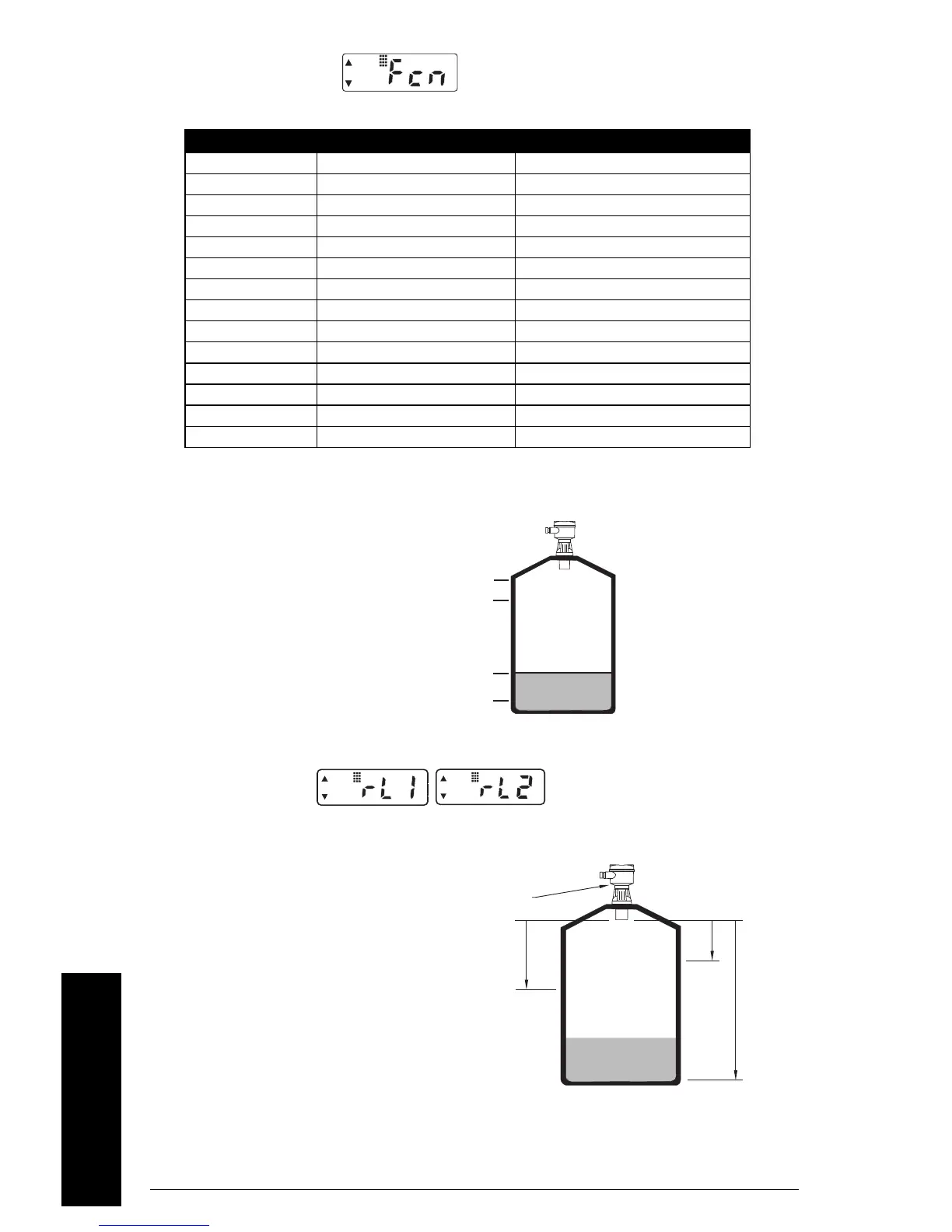

Función de salida
El usuario puede ajustar el modo de funcionamiento de las salidas.
* Valor predefinido (ajuste de fábrica)
Indicación en el display:
Puntos de ajuste
Función Relé 1 Relé 2
1 * alarma máx. (nivel alto) alarma mín. (nivel bajo)
2 alarma máx. (nivel alto) alarma máx. (nivel alto)
3 alarma mín. (nivel bajo) alarma mín. (nivel bajo)
4 alarma máx. (nivel alto) alarma LOE
5 alarma mín. (nivel bajo) alarma LOE
6 bombeo-vaciado alarma mín. (nivel bajo)
7 bombeo-vaciado alarma máx. (nivel alto)
8 bombeo-llenado alarma mín. (nivel bajo)
9 bombeo-llenado alarma máx. (nivel alto)
10 bombeo-vaciado alarma LOE
11 bombeo-llenado alarma LOE
12 bombeo-vaciado bombeo de llenado
13 bombeo-vaciado bombeo- vaciado
14 bombeo-llenado bombeo- llenado
alarma, alto H 
alarma, muy alto HH 
alarma, bajo L 
alarma, muy bajo LL 
alarma, pérdida de eco 
control de bombeo de
llenado (PU)

control de bombeo de
vaciado (PD)
La selección de los puntos de ajuste se realiza
en puntos para los cuales no están disponibles
niveles de referencia (producto en el depósito o
blanco). Este método también se utiliza para
ajustar los niveles de salida obtenidos con el
método de referencia (Puesta en marcha
rápida).
Los puntos de ajuste han de ser referenciados a
la superficie emisora (diafragma) del sensor. Los
puntos no deben seleccionarse en o por encima
del valor definido de la zona muerta o del límite
del rango.
Valor de fábrica: Relé 1 = 0,5 m (1.64 ft)
Relé 2 = 4,50 m (14.76 ft)
muy alto
máx.
bajo
muy bajo
ULS200
punto de
ajuste
zona
muerta
límite
del
rango
