A5E32268616 Pointek ULS200 – PUESTA EN MARCHA RÁPIDA Página ES-13
mmmmm
Español

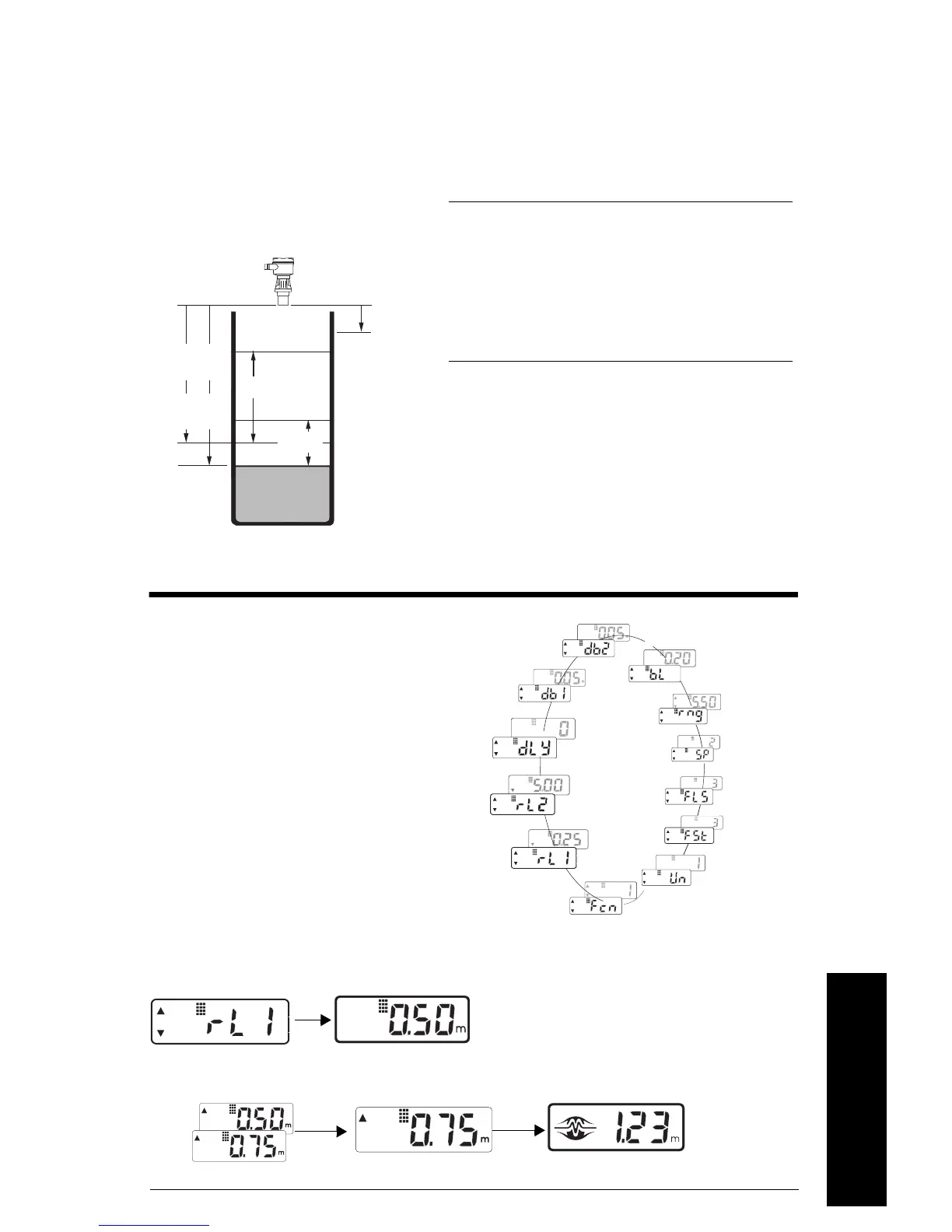

Control de bombeo con alarma de nivel
En esta aplicación el Pointek ULS200 proporciona control de bombeo y una alarma de nivel.
El vaciado o llenado del pozo se activa cuando el nivel de producto alcanza un punto de ajuste.
Si el producto alcanza un punto de ajuste (alarma), el instrumento mantiene activada la alarma
hasta que el nivel sobrepasa el valor de histéresis.
Ajuste del funcionamiento
Para ajustar un valor:
1. Pulsar ambos botones
2. Pulsar 1 /
Función de relé 8: Control de
bombeo de llenado con alarma de
nivel bajo
Ajustes para la aplicación
función del relé 6 - control alto / alarma bajo
7 - control alto / alarma alto
8 - control bajo / alarma bajo
9 - control bajo / alarma alto
10 - control alto / alarma LOE
(pérdida de eco)
11 - control bajo / alarma LOE
(pérdida de eco)
punto de ajuste
alarma
ajustar libremente los valores de
las alarmas de nivel bajo
Los ajustes se realizan pulsando
simultáneamente ambas teclas hasta
obtener el valor deseado. Asímismo, se
activa la visualización del valor de ajuste.
Durante este lapso de tiempo el usuario
puede modificar el valor pulsando la tecla
flecha ARRIBA (ascendente) o ABAJO
(descendente). Después de la visualización /
del ajuste, el instrumento vuelve
automáticamente al modo run.
seleccionar el ajuste (p.ej. relé 1) valor actual (p.ej. 0,5 m)
modificar valor
(p.ej. aumentar a 0,75 m)
nuevo valor
(p.ej. nuevo punto de ajuste 0,75 m)
volver al modo run después de 6 segundos
(temporizador)
relé 1
(bombeo de
llenado (p.ej. 3 m)
histéresis 1
(p.ej. 2 m)
histéresis 2
(p.ej. 1 m)
alarma OFF
zona muerta
(por ej. 0,5 m)
relé 2
(alarma bajo)
(p.ej. 3,5 m)
bombeo desactivado
bombeo activado
alarma ON
Histéresis 2
Histéresis 1
Retardo
(temporizador)
Relé 2
Relé 1
Función del relé
Unidades
Temporizador de autoprotección
Fail-safe
(Autoprotección)
Tiempo de respuesta
Límite del rango
Zona muerta
punto de ajuste ON
