A5E32268616 Pointek ULS200 – MANUAL DE PARTIDA RÁPIDA Página PT-9
mmmmm
Português
Funcionamento
Partida
Com o ULS200 corretamente instalado (ou apontado a uma parede a uma distância de 0,25 a 5
m), aplicar energia e observar a sequência de partida. Irá acender todos os LEDs de valor
possíveis, apresenta o número de revisão do produto, o número de modelo do produto e
entrará em modo de partida. Em seguida, o mostrador apresenta a medição da distância entre
a face do transdutor e o nível do material, nas unidades indicadas.

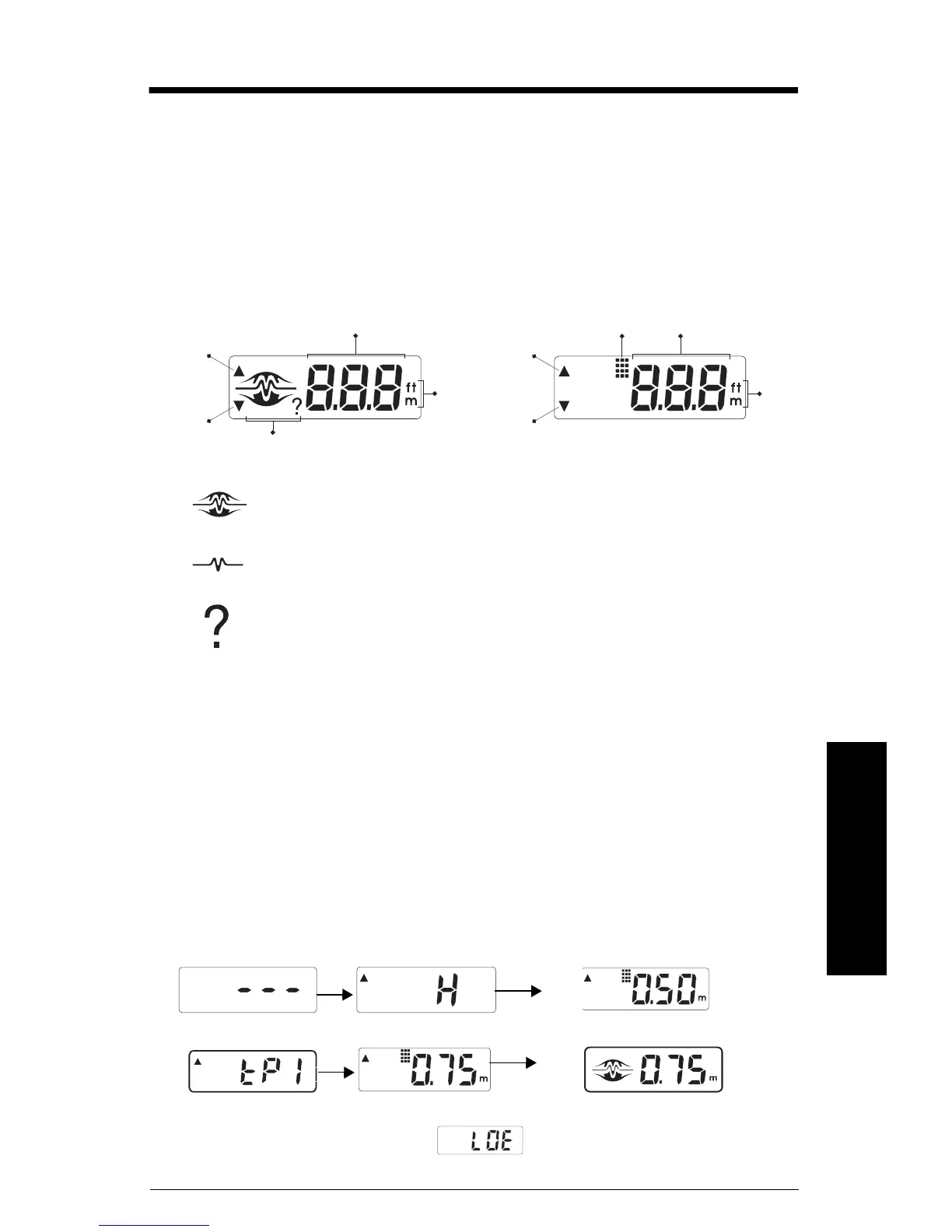

Mostrador / Status de Funcionamento
Status de Funcionamento – Modo Funcionamento
Partida Rápida
Para constituir uma aplicação básica alta/baixa onde possa facilmente ajustar a distância
medida, utilizar o método que se segue. Os relês do Pointek ULS200 vêm pré-ajustados como:
relê 1 = alarme 1, alarme de alta a 0,25 m; relê 2 = alarme 2, alarme de baixa a 5,00 m.
Para alterar os pontos de atuação pelo método de referência, ajustar o material ou alvo para a
distância apresentada. Pressionar a tecla ` 1 /
‘ ou ` 2 / ' . O mostrador apresenta a função e
valor do ponto de atuação atuais. Pressionar novamente a tecla de alarme para que o ULS
200
altere o ponto de atuação para o valor que está sendo medido atualmente. Após visualizar ou
alterar o ponto de atuação, o Pointek ULS200 retorna ao modo de funcionamento.
Relê 1
1. Posicionar a unidade por forma a ler 0,75 m.
2. Pressionar 1 /
3. Pressionar 1 /
4. Uma vez instalada, a unidade registará um alarme de alta a 0,75 m da face do
sensor. Se surgir Perda de Eco
repita os passos de 1 a 3.
- os ecos são válidos e estão dentro da faixa.
- os ecos são perdidos devido a más condições ou por estarem fora da faixa. Isto
pode ser típico em aplicações onde existam reservatórios profundos e em que o
nível de material esteja normalmente fora da faixa. Consultar a Resolução de
Problemas.
- perda prolongada do período de eco. O funcionamento passou para modo de
segurança. Consultar a Resolução de Problemas.
apresentação da função: alarme de alta ponto de atuação atual, 0,5 m
saída 1
saída 2
estado do funcionamento
leitura
unidades
tecla
tecla
modo do
programa
valor de
ajuste
uni-
dades
