A5E32268616 Pointek ULS200 – MANUAL DE PARTIDA RÁPIDA Página PT-15
mmmmm
Português

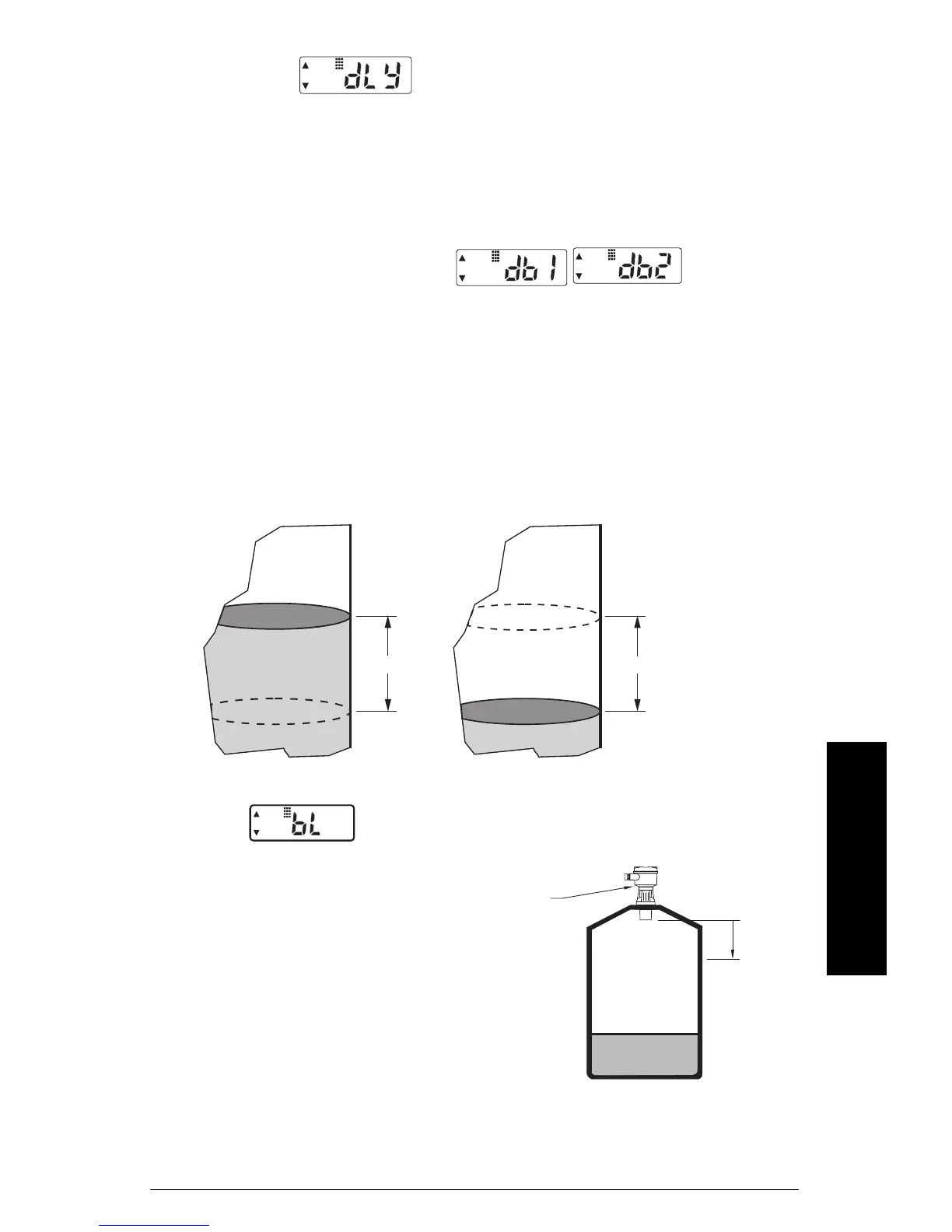

Atraso do Relê
Relê da Banda Morta (Rearme)
Bloqueio
Ajustar o tempo de atraso, em segundos, a partir do momento em que o material atinge o nível
do relê e este é atuado. Se o nível de material resulta do nível do ponto de atuação, o atraso é
rearmado a 0.
O tempo de atraso definido aplica-se a ambos os relês e a todas as funções exceto `Perda de
Eco’.
Ajuste de fábrica: 0 segundos.
A banda morta (histerese) impede interferências no relê devidas a flutuações do nível do material no
ponto de atuação. Essas flutuações são frequentemente ondas ou tuburlência na superfície do líquido
causadas por agitadores do reservatório.
Quando um relê é ativado, o nível de detecção deve deslocar-se para lá do valor da banda morta antes
de ser rearmado. A direção na qual a banda morta é medida depende da aplicação do relê. Se o relê for
para um estado alto então a banda morta é medida abaixo do ponto de atuação. Se o relê for para um
estado baixo então a banda morta é medida acima do ponto de atuação. Consultar o diagrama abaixo.
A Banda Morta 1 é usada para o Relê 1 e a Banda Morta 2 para o Relê 2. O valor da banda morta é
introduzido nas unidades seleccionadas e aplica-se a ambas os relês e todas as funções de alarme ou
controlo, exceto “Perda de Eco”.
Ajuste de fábrica: 0,05 m (0,16 pés)
O bloqueio é utilizado para ignorar a zona em frente
ao transdutor onde os ecos falsos estão a um nível
que interfere com o processamento do eco real.
É
medido a partir do exterior da face do sensor.
O valor mínimo recomendado de bloqueio é de
0,25
m (0,82 pés) mas pode ser aumentado para
aumentar o bloqueio.
Ajuste de fábrica: 0,20 m (0,66 pés)
ponto de
atuação on
banda morta
off
alarme de alta/alta-alta
alarme de baixa/baixa-baixa
banda morta
off
ponto de
atuação on
