A5E32268616 Pointek ULS200 – PUESTA EN MARCHA RÁPIDA Página ES-9
mmmmm
Español
Funcionamiento
Puesta en marcha
Después de instalar el ULS200 (u orientar el sensor hacia una pared alejada por lo menos 0,25
- 5 m) poner el instrumento bajo tensión y realizar la puesta en marcha según las indicaciones.
Se prenden todos los LEDs, se indica el número de revisión del instrumento y el número de
modelo y se obtiene la conmutación al modo run. En el modo run la electrónica indica la
distancia entre el transductor y el producto, empleando las unidades de medida especificadas.

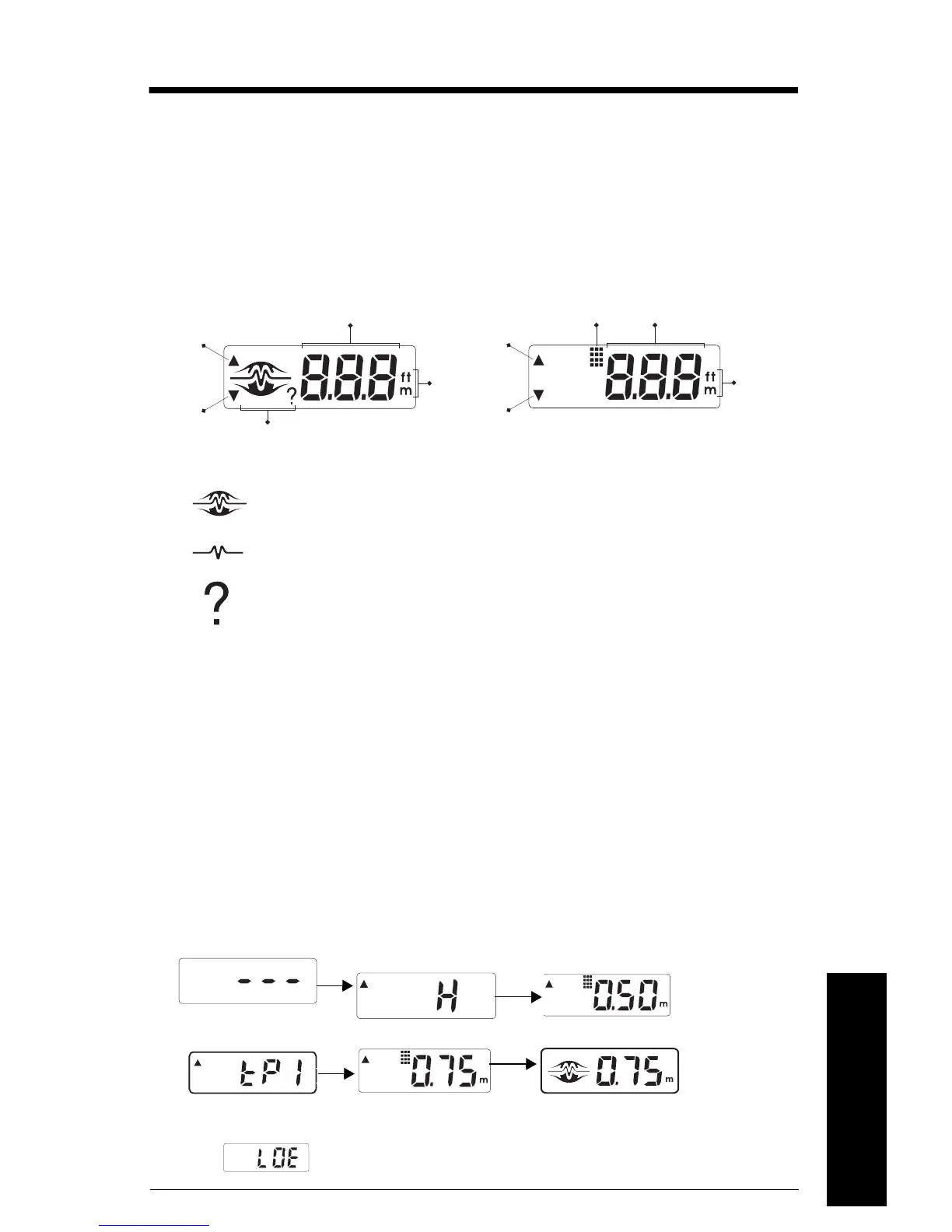

Indicación / Estado de funcionamiento
Estado de funcionamiento - Modo Run
Arranque rápido
El siguiente método permite realizar una aplicación sencilla con un nivel alto/bajo, ajustando la
distancia medida. El funcionamiento de los relés del Pointek ULS200 viene preajustado de
fábrica: relé 1 = alarma 1, alarma máx. (nivel alto) a 0,25 m; relé 2 = alarma 2, alarma mín.

(nivel bajo) a 5,00 m.
Para modificar los puntos de accionamiento, definir la distancia entre el sensor y el producto
(o blanco): pulsar la tecla ` 1 /
‘o ` 2 / '. El display indica la función y el valor
correspondientes al punto de ajuste. Pulsando por segunda vez la tecla alarma, el Pointek
ULS200 cambia el punto de ajuste y adopta el valor medido. El instrumento Pointek ULS200
vuelve al modo run después de indicar o modificar el punto de ajuste.
Relé 1
1. Instalar el instrumento para obtener la indicación 0,75 m.
2. Pulsar 1 / 
3. Pulsar 1 / 
4. Una vez instalado el instrumento registra una alarma de alta a una distancia de 
0,75 m del diafragma del sensor. Si aparece Loss of Echo/Pérdida de eco
, hay que volver a efectuar las etapas 1 - 3.
- ecos válidos, dentro del rango.
- pérdida de ecos provocada por condiciones de medida inadecuadas o señales
fuera del rango. Ocurre generalmente en aplicaciones con depósitos profundos y
niveles de material fuera del rango. Ver Localización de averías.
- pérdida de eco prolongada. Activación del modo de autoprotección. 
Ver Localización de averías.
indicación en el display: alarma
máx. (nivel alto)
punto de ajuste actual
0,5 m
salida 1
salida 2
estado de funcionamiento
lectura/indicación
unidades
tecla 
tecla 
modo
program
valor de
ajuste
unidades
