Página ES-10 Pointek ULS200 – PUESTA EN MARCHA RÁPIDA A5E32268616
mmmmm
Español

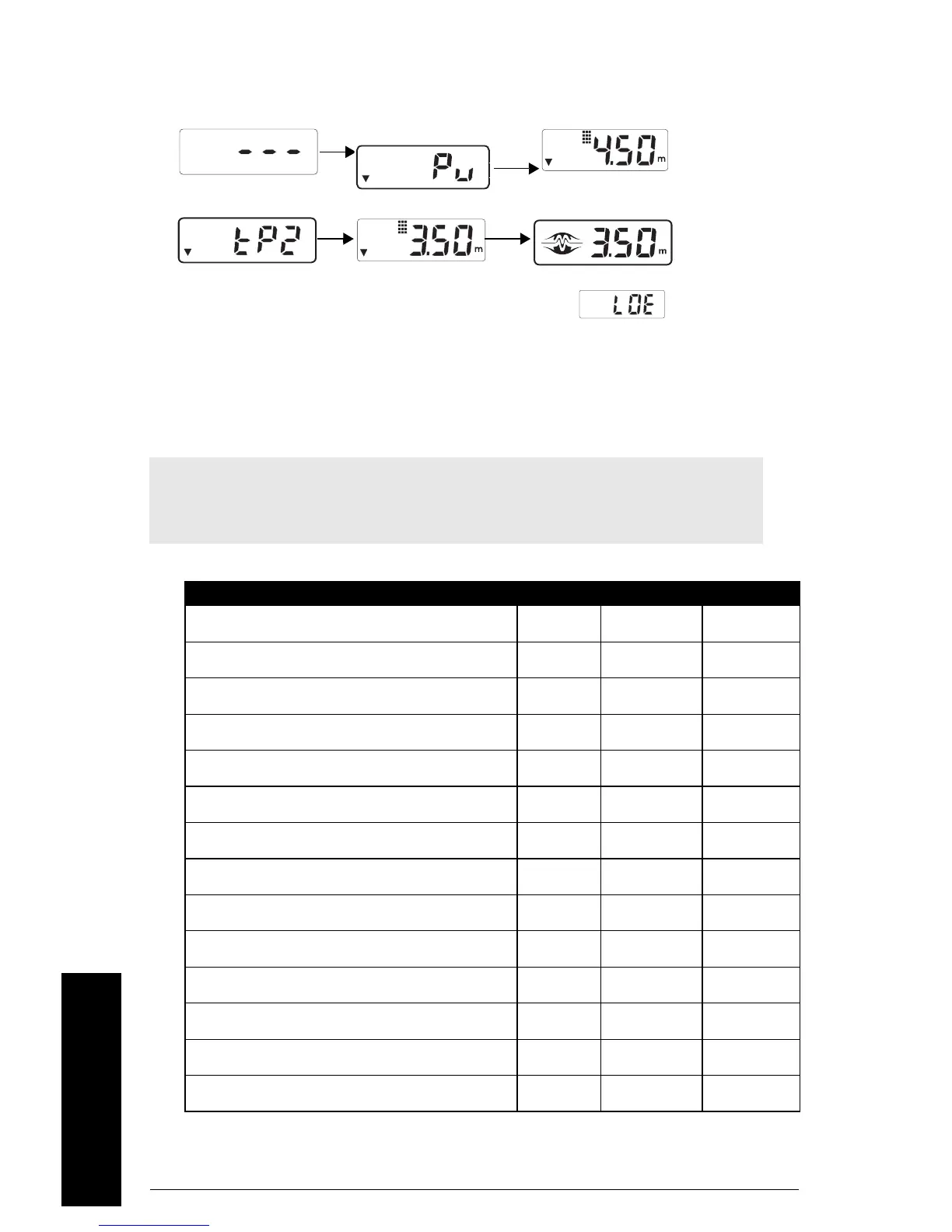

Relé 2
1. Orientar el instrumento de modo que indique 3,50 m.
2. Pulsar 2 / 
3. Pulsar 2 / 
4. Registra una alarma mín. (nivel bajo) a una distancia de 3,50 m de la superficie
emisora del sensor. Si aparece LOE/Pérdida de eco
, hay que volver a
efectuar las etapas 1 - 3.
Aplicaciones
El instrumento Pointek ULS200 está diseñado para detectar el nivel de productos en procesos
industriales. El display integrado sólo sirve durante la puesta en marcha. La interfaz del
instrumento está compuesta únicamente por dos salidas de relé. El ajuste de las funciones de
relés permite obtener las conmutaciones necesarias.
El usuario puede ajustar el modo de funcionamiento de las salidas.
* Valor predefinido (de fábrica).
Alarma: desactivación del relé para activación (ON) de la alarma.
Control o bombeo: activación del relé para activación (ON) del instrumento.
indicación en el display: control
de bombeo de llenado
• Todos los puntos de ajuste del nivel deben encontrarse en el rango de medida del
instrumento (3 m para sólidos, 5 m para líquidos).
• El rango de medida se refiere a su capacidad de detección y no al rango del
producto monitorizado.
Aplicación Función Relé 1 Relé 2
Detector de nivel alto / bajo
*1 Alarma máx.
(nivel alto)
Alarma mín.
(nivel bajo)
Detector de nivel alto, dos alarmas de altura
2 Alarma máx.
(nivel alto)
Alarma máx.
(nivel alto)
Detector de nivel bajo, dos alarmas de altura
3 Alarma mín.
(nivel bajo)
Alarma mín.
(nivel bajo)
Detector de nivel alto, alarma LOE
4 Alarma máx.
(nivel alto)
Alarma LOE
Detector de nivel bajo, alarma LOE
5 Alarma mín.
(nivel bajo)
Alarma LOE
Control de bombeo-vaciado, alarma de nivel bajo
6 Bombeo de
vaciado
Alarma mín.
(nivel bajo)
Control de bombeo-vaciado, alarma de nivel alto
7 Bombeo de
vaciado
Alarma máx.
(nivel alto)
Control de bombeo-llenado, alarma de nivel bajo
8 Bombeo de
llenado
Alarma mín.
(nivel bajo)
Control de bombeo-llenado, alarma de nivel alto
9 Bombeo de
llenado
Alarma máx.
(nivel alto)
Control de bombeo-vaciado, alarma LOE
10 Bombeo de
vaciado
Alarma LOE
Control de bombeo-llenado, alarma LOE
11 Bombeo de
llenado
Alarma LOE
Control de bombeo-llenado y vaciado
12 Bombeo de
vaciado
Bombeo de
llenado
Doble control de bombeo-vaciado
13 Bombeo de
vaciado
Bombeo de
vaciado
Doble control de bombeo-llenado
14 Bombeo de
llenado
Bombeo de
llenado
