Pagina NL-10 Pointek ULS200 – QUICK START HANDLEIDING A5E32268616
mmmmm
Nederlands
Relais 2

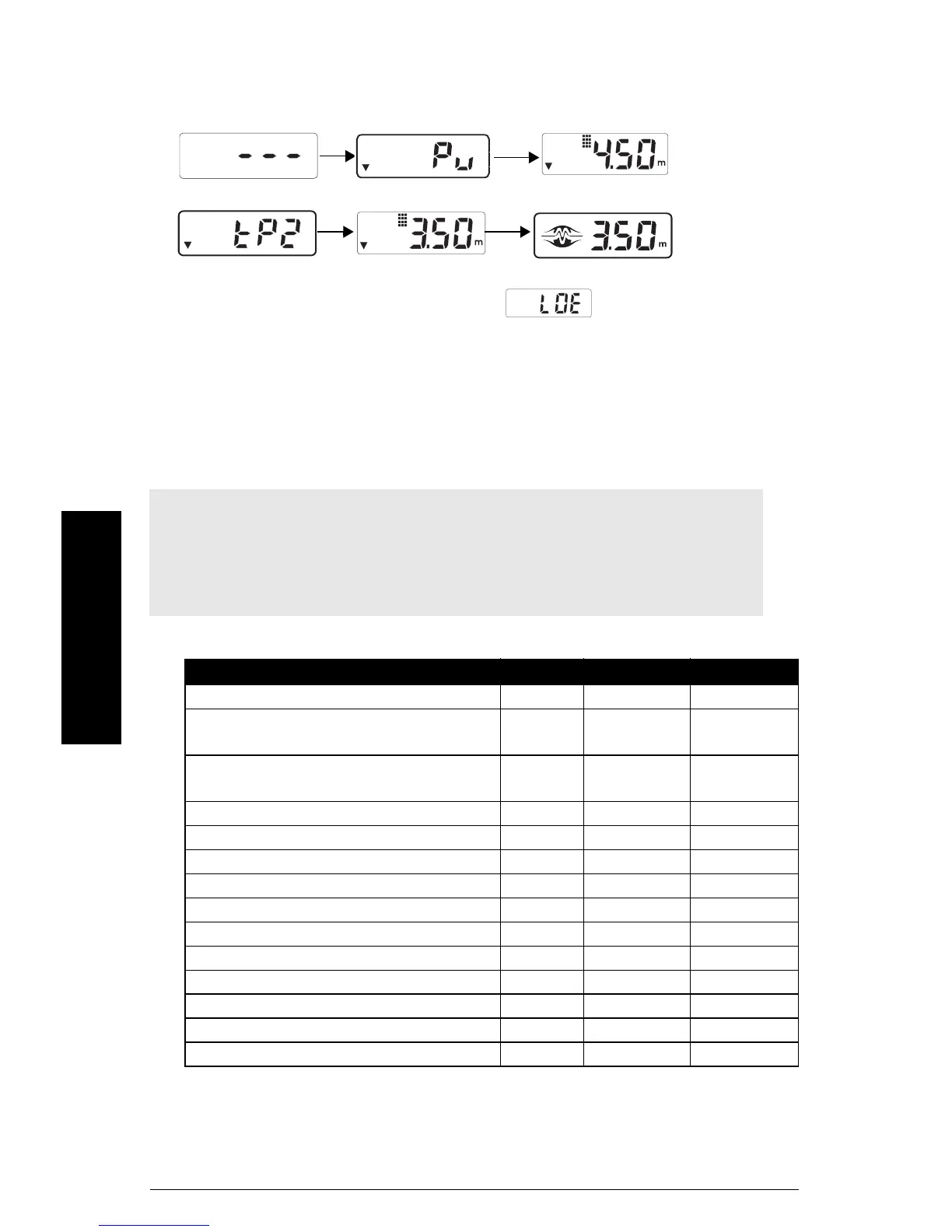

1. Positioneer de eenheid zo dat 3,50 m op het display verschijnt.
2. Druk op 2 /
3. Druk op 2 /
4. Eenmaal geïnstalleerd zal de eenheid een laag alarm registreren op 3,50 m van het
sensoroppervlak. Wanneer Loss of Echo
verschijnt, voer dan de
stappen 1 tot 3 weer uit.
Toepassingen
De Pointek ULS200 is ontworpen voor gebruik als een niveauschakelaar. Het lokale display
wordt alleen gebruikt als een hulpmiddel bij het opstarten. De instrumentatie-interface bestaat
uitsluitend uit de twee relaisuitgangen. Schakeltoepassingen zijn gebaseerd op de instelling
van de relaisfuncties
De uitgangen kunnen worden ingesteld voor werking in de gewenste modus.
* Fabrieksinstelling
Alarm: het relais valt af om het alarm ‘IN’ te schakelen
Besturing of pomp: het relais wordt bekrachtigd om het apparaat ‘IN’ te schakelen
functie display: volpomp regeling
Opmerkingen:
• Alle niveausetpoints moeten binnen het bereik van het instrument liggen (3 m voor
stortgoed, 5 m voor vloeistoffen).
• Het bereik geldt voor de schakelcapaciteit van het instrument, niet voor het
procesbereik van het materiaal.
Toepassing Werking Relais 1 Relais 2
Hoog / Laag niveauschakelaar *1 Hoog alarm Laag alarm
Hoog niveau schakelaar met twee hoogte-
alarmen
2
Hoog alarm Hoog alarm
Laag niveau schakelaar met twee hoogte-
alarmen
3
Laag alarm Laag alarm
Hoog niveau schakelaar met LOE alarm 4 Hoog alarm LOE Alarm
Laag niveau schakelaar met LOE alarm 5 Laag alarm LOE Alarm
Leegpompbesturing met laag niveau alarm 6 Leegpompen Laag alarm
Leegpompbesturing met hoog niveau alarm 7 Leegpompen Hoog alarm
Volpompbesturing met laag niveau alarm 8 Volpompen Laag alarm
Volpompbesturing met hoog niveau alarm 9 Volpompen Hoog alarm
Leegpompbesturing met LOE alarm 10 Leegpompen LOE Alarm
Volpompbesturing met LOE alarm 11 Volpompen LOE Alarm
Volpompbesturing en leegpompbesturing 12 Leegpompen Volpompen
Dubbele leegpompbesturing 13 Leegpompen Leegpompen
Dubbele volpompbesturing 14 Volpompen Volpompen
