Side DA-10 Pointek ULS200 – KVIKSTART MANUAL A5E32268616
mmmmm
Dansk

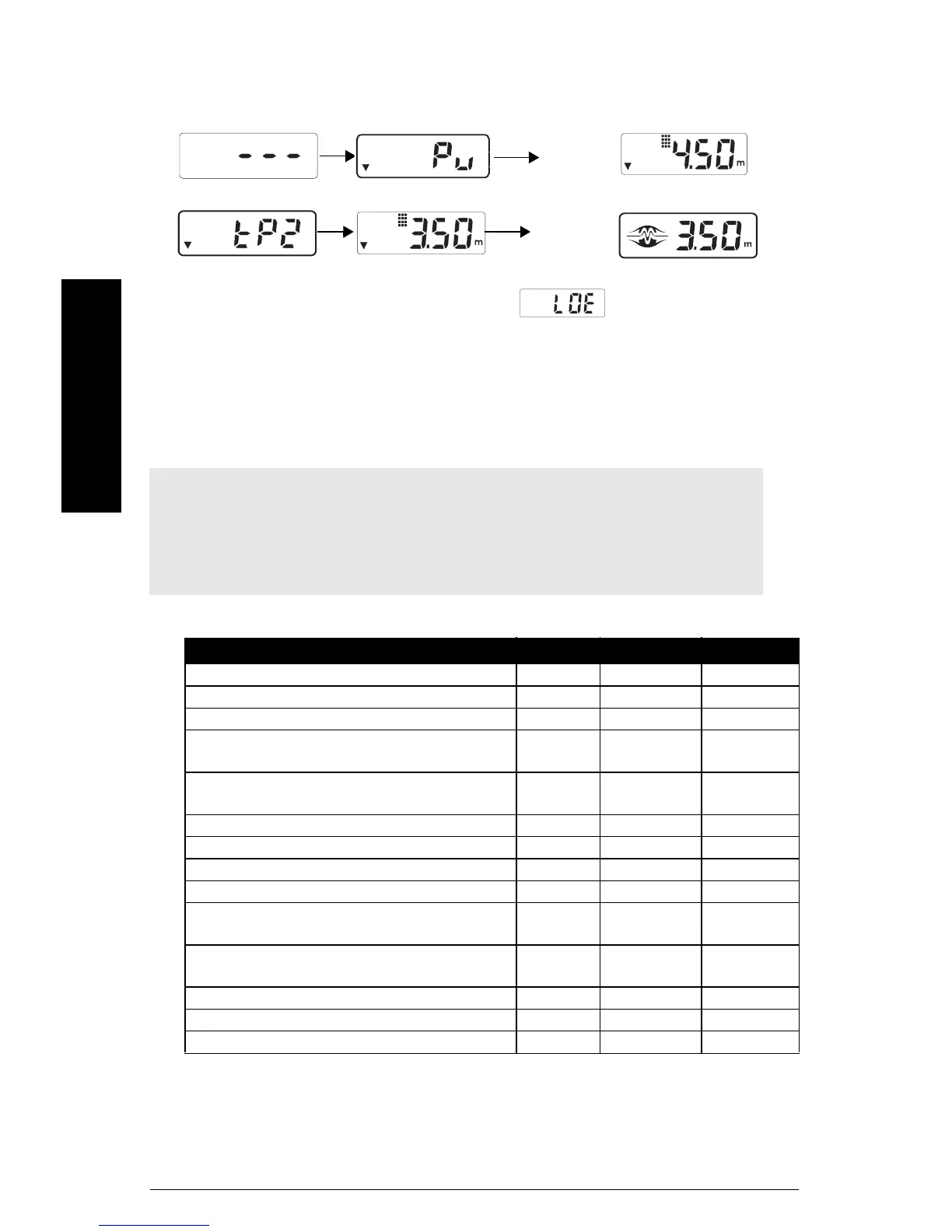

Relæ 2
1. Placér enheden, så den viser 3,50 m.
2. Tryk på 2 / 
3. Tryk på 2 / 
4. Efter enheden er installeret, vil den registrere en lav alarm 3,50 m fra
føleroverfladen. Hvis der vises Tab af Ekko
, gennemføres trin 1 til 3
igen.
Applikationer
Pointek ULS200 er beregnet til brug som procesniveaukontakt. Det lokale display bruges kun
som en hjælp under opstart. Instrumentinterfacet består kun af to relæudgange.
Omkoblingsapplikationerne er baseret på indstilling af relæfunktionerne.
Udgangene kan indstilles til at fungere i den ønskede mode.
* Fabriksindstilling
Alarm: relæet frakobler (strømløst) for at sætte alarmen til ‘ON’
Styring eller Pumpning: relæet aktiveres for at sætte apparatet til ‘ON’
funktionsvisning: styring af indpumpning
Bemærkninger:
• Samtlige niveausætpunkter skal ligge inden for apparatets måleområde (3 m for
faste stoffer, 5 m for væsker).
• Måleområdet er begrænsende for apparatets omkoblingsevne, ikke for materialets
procesområde.
Applikation Funktion Relæ 1 Relæ 2
Omkobling ved højt / lavt niveau *1 Høj alarm Lav alarm
Omkobling ved højt niveau med to højdealarmer 2 Høj alarm Høj alarm
Omkobling ved lavt niveau med to højdealarmer 3 Lav alarm Lav alarm
Omkobling ved højt niveau med alarm for tab af ekko
(LOE)
4
Høj alarm LOE Alarm
Omkobling ved lavt niveau med alarm for tab af ekko
(LOE)
5
Lav alarm LOE Alarm
Styring af udpumpning med alarm for lavt niveau 6 Udpumpning Lav alarm
Styring af udpumpning med alarm for højt niveau 7 Udpumpning Høj alarm
Styring af indpumpning med alarm for lavt niveau 8 Indpumpning Lav alarm
Styring af indpumpning med alarm for højt niveau 9 Indpumpning Høj alarm
Styring af udpumpning med alarm for tab af ekko
(LOE)
10
Udpumpning LOE Alarm
Styring af indpumpning med alarm for tab af ekko
(LOE)
11
Indpumpning LOE Alarm
Styring af indpumpning og styring udpumpning 12 Udpumpning Indpumpning
Dobbelt styring af udpumpning 13 Udpumpning Udpumpning
Dobbelt styring af indpumpning 14 Indpumpning Indpumpning
