A5E32268616 Pointek ULS200 – KVIKSTART MANUAL Side DA-13
mmmmm
Dansk

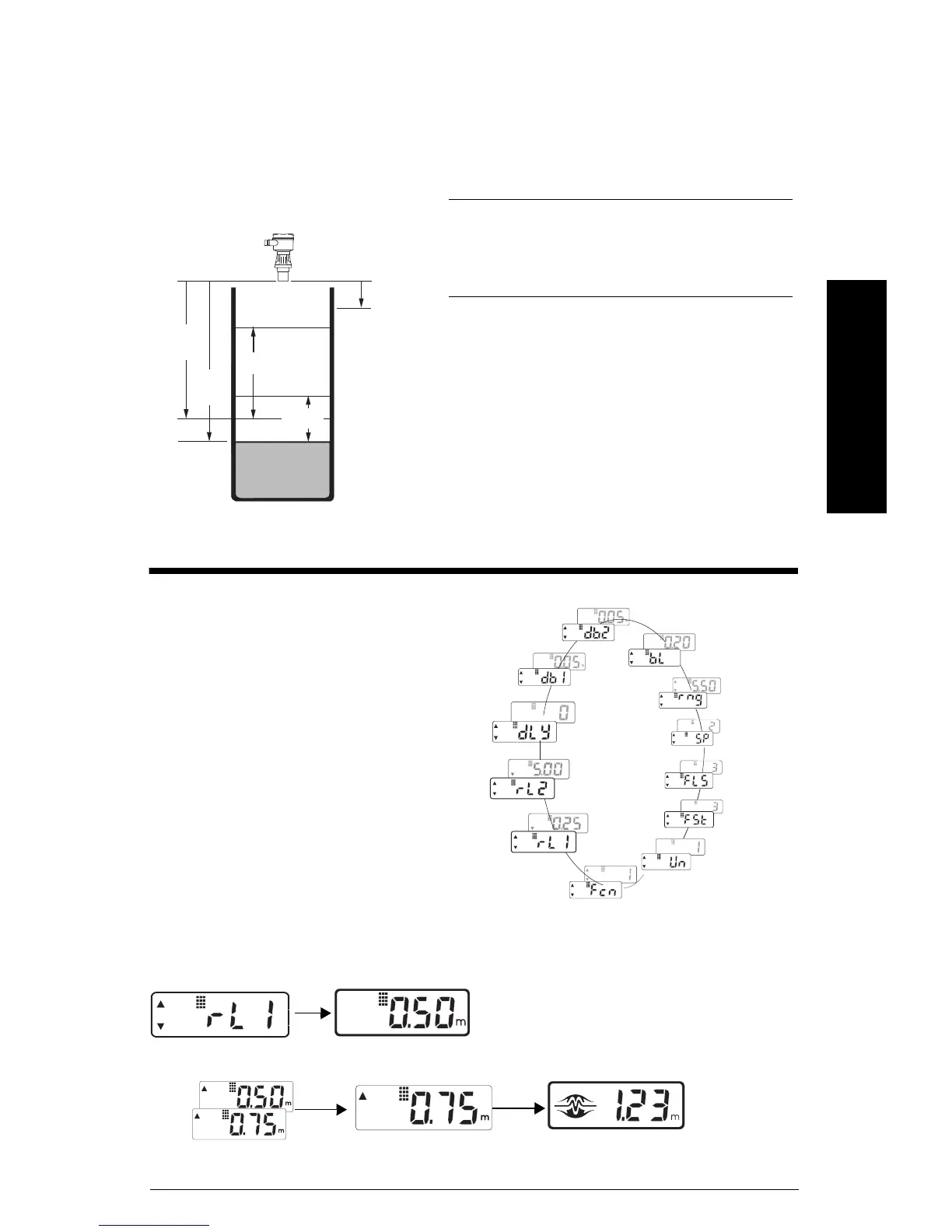

Pumpestyring med niveaualarm
I denne applikation bruges Pointek ULS200 til at udløse pumpestyring og én niveaualarm.
Hvis materialet når et styringssætpunkt, udpumpes henholdsvis indpumpes brønden. Hvis
materialet når et alarmsætpunkt, lyder alarmen, indtil materialet bevæger sig til den anden
side af dødzonen.
Driftsindstillinger
For at indstille en værdi:
1. Tryk på begge betjeningsknapper
2. Tryk på 1 / 
Relæfunktion 8: Styring af
Indpumpning med Lav alarm
Applikationens indstillinger
relæfunktion 6 - høj styring / lav alarm
7 - høj styring / høj alarm
8 - lav styring / lav alarm
9 - lav styring / høj alarm
10 - høj styring / LOE alarm
11 - lav styring / LOE alarm
alarmsætpunkt indstil lav alarm til de ønskede
værdier
For at få adgang til driftsindstillingerne
trykkes der samtidig på begge taster, indtil
den ønskede driftsindstilling nås. Herved
starter en visningsperiode for
indstillingsværdien. I denne periode kan
værdien ændres ved at trykke på tasten "op"
eller "ned". Efter visning eller ændring
vender driften automatisk tilbage til run
mode.
vælg indstilling (fx. relæ 1) nuværende værdi (fx. 0,5 m)
skift værdien (fx. øg til 0,75 m) ny værdi (fx. nyt sætpunkt 0,75 m) efter 6 sek., retur til run mode
relæ 1
(indpumpning)
(fx. 3 m)
dødzone 1
(fx. 2 m)
dødzone 2
(fx. 1 m)
alarm off
slukning
(fx. 0,5 m)
relæ 2
(lav alarm)
(fx. 3,5 m)
pumpe slukket
pumpe tændt
alarm on
m
ft
m
ft
m
ft
m
ft
m
ft
m
ft
m
ft
m
ft
Dødzone 2
Dødzone 1
Forsinkelse
Relæ 2
Relæ 1
Relæfunktion
Enheder
Fejlsikkerhedstimer
Fejlsikker
Svarhastighed
Målegrænse
Slukning
på sætpunkt
