Página ES-6 Pointek ULS200 – PUESTA EN MARCHA RÁPIDA A5E32268616
mmmmm
Español

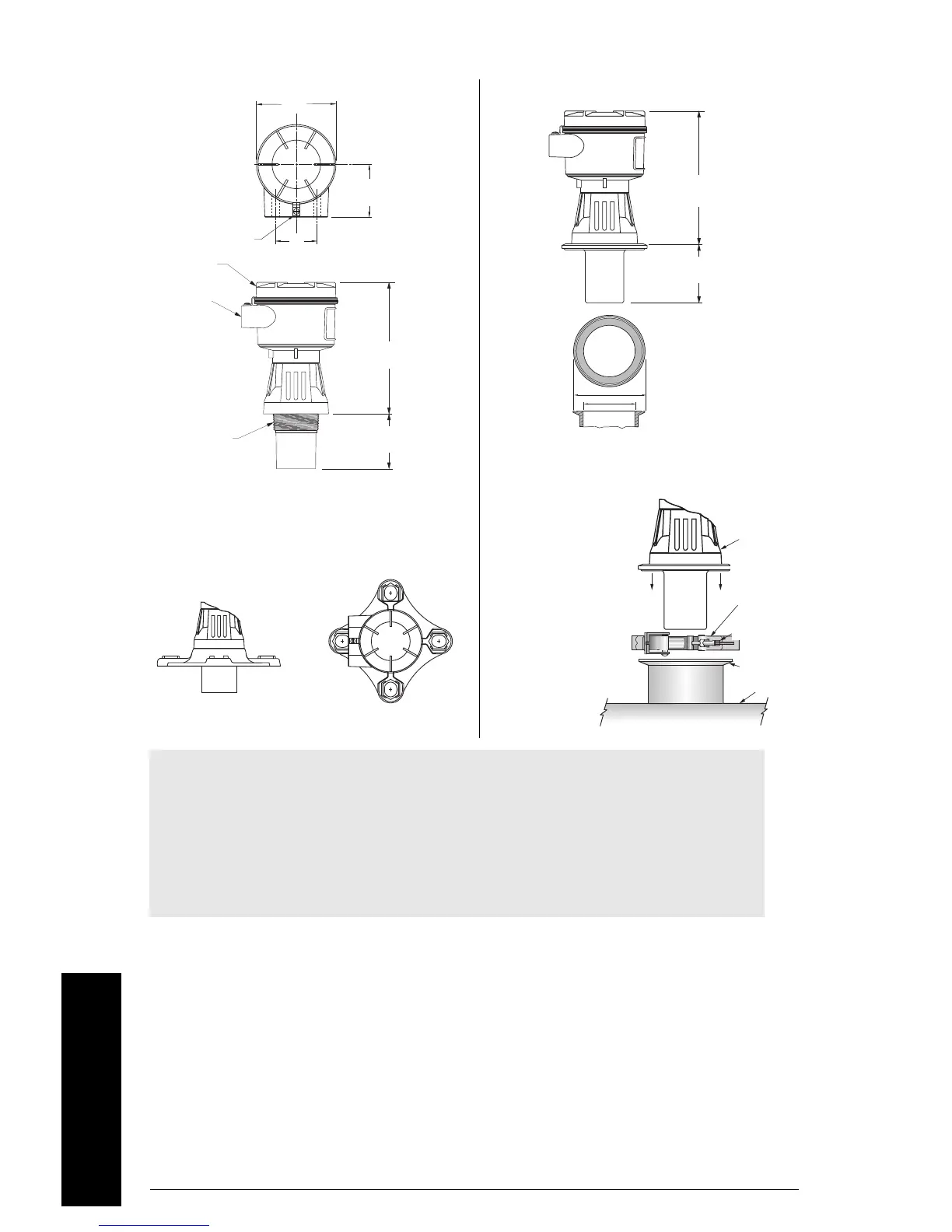

Dimensiones
Estándar
Uso sanitario
Es posible dotar el Pointek ULS200 con el
adaptador de brida opcional 75 mm (3") para el
acoplamiento con bridas 3" ANSI, DIN 65 PN10 y
JIS 10K3B.
Notas:
• Se indican dimensiones nominales que pueden variar en función del tipo de
material.
• La caja no metálica no provee la conexión a tierra entre las conexiones.
• Utilizar abrazaderas y puentes conectables a tierra.
• Para versiones con certificación CSA/FM para ambientes explosivos
consulte el diagrama 0-9440026Z-DI-A de Siemens.
74 mm
(2.9")
180 mm
(7.1")
2" NPT
2" BSP
ó PF2
conexión
al proceso
½” NPT ó
PG13.5
tapa
abrazadera de
seguridad de la
tapa, tornillo
mecanizado
8-32x3.8"
57 mm (2.25")
120 mm
(4.7")
74 mm (2.9")
manguito sanitario 4"
119 mm (4.68")
97 mm (3.83")
178 mm
(7.0")
79 mm
(3.1")
ULS200
Montar el Pointek
ULS200 en la parte
superior del manguito
sanitario del depósito.
Sujetar el
acomplamiento
colocando el clamp
opcional en la junta.
Apretar
manualmente. No
utilizar una llave de
ajuste.
abrazadera
(clamp)
opcional
tuerca
reguladora
manguito
depósito
